Милиметровая волна MSSM серии женский RF-коннектор из нержавеющей стали с микролентой
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Покрытие: | Запассивированность покрытая золотом | Импеданс: | 50Ω |
|---|---|---|---|
| Сертификат: | ISO-9001-2015 | Диэлектрический: | ПЭИ/ПЛФ |
| Тип: | Соединитель RF | Половое положение: | Женщина |
| Прочность: | 500 циклов | ||
| Выделить: | Женский радиочастотный разъем серии Microstrip MSSM,Радиочастотный соединитель из нержавеющей стали,Радиочастотный соединитель из нержавеющей стали с миллиметровой волной |
||

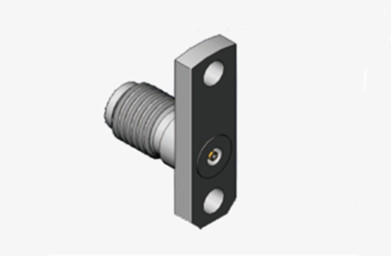

Милиметровая волна MSSM серии женский RF-коннектор из нержавеющей стали с микролентой
Линейка продуктов MSSM состоит из высокопроизводительных миллиметровых разъемов, способных работать на частотах до 40 ГГц.Эти соединители используют воздушно-диэлектрические натянутые соединения и взаимозаменяемы с серией SSMAИзвестны своим компактным размером, легким дизайном, высокой частотой работы и надежной связью.Коннекторы MSSM широко используются в высокочастотных микроволновых измерениях и миллиметровых устройствах.Их особенности делают их особенно подходящими для применений, требующих ограниченного пространства и высокочастотных характеристик.
Спецификация:
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | |
| Импеданс | 50Ω |
| Диапазон частот | DC ~ 40В ГГц |
| Диэлектрики Напряжение-сопротивление | 500VRMS* |
| Сопротивление изоляции | ≥5000 МΩ |
| VSWR | ≤1,07+0,007f |
| Уровень качества | Высокая производительность |
| Материалы и механические характеристики | |
| Центральный дирижер | БериллийБронзовая Gстарые покрытые |
| Внешний проводник | БериллийБронзовая Gстарые покрытыеПассивация из нержавеющей стали |
| ИзоляцияDэлектрический | PLF/PEI |
| Температурный диапазон | -55 ~ +125°C |
Особенности:
1Основная структура
Внутренний проводник: центральная булавка, используемая для подключения кабеля и интерфейса устройства для достижения информационной взаимосвязи.
Внешний проводник: цилиндрическая розетка, которая служит для защиты и крепления соединителя от внешней среды.
Изолятор: расположен между внутренними и внешними проводниками для предотвращения помех сигнала и короткого замыкания.
2Рабочая частота: зависит от физической структуры соединителя, включая размер внутренних и внешних проводников, характер диэлектрического материала и т.д.
3. VSWR (VSWR): один из важных показателей преимуществ разъема, чем ниже VSWR, тем лучше производительность.
4Потеря вставки: потеря сигнала, вызванная процессом передачи сигнала, чем меньше конектор, тем выше эффективность передачи сигнала.

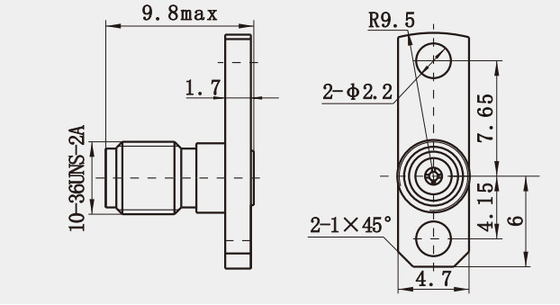

Оригинальное изображение Милиметровая волна MSSM серии женский RF-коннектор из нержавеющей стали с микролентой
Применение:
1Область коммуникации: в мобильной связи, беспроводных данных, системы оповещения и других оборудованиях,MSSM RF коаксиальные разъемы используются для передачи микроволновых частотных сигналов для обеспечения стабильной передачи высокочастотных сигналов.
2Поле вещания: В системе вещания для подключения передатчика и антенны используются коаксиальные соединители MSSM RF для передачи телевизионных сигналов.Его хорошие электрические характеристики и механическая долговечность обеспечивают стабильную передачу сигналов вещания.
Каталог продукции:
| РЧ-адаптер |
| Водопровод к коаксиальному адаптеру |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Сборки радиочастотных кабелей |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| MCX/MMCX RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| BNC RF соединитель Миллиметровые волновые соединители ((2.4 мм, 2.92 мм) |
Другие 1,0 мм RF адаптеры
1. 1,0 мм женский на женский RF адаптер
(No модели: 1.0-KK)
2. 1,0 мм мужской на мужской радиочастотный адаптер
(No модели: 1.0-JJ)
Примечание:
У нас более 10 000 видовАдаптер,Если вы не можете найти используемый соединитель, пожалуйста, свяжитесь с нами.Это....
