Обратная полярность MSSM женский коаксиальный соединитель RF из нержавеющей стали
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Покрытие: | Запассивированность покрытая золотом | Импеданс: | 50Ω |
|---|---|---|---|
| Сертификат: | ISO-9001-2015 | Диэлектрический: | ПЭИ/ПЛФ |
| Тип: | Соединитель RF | Половое положение: | Женщина |
| Прочность: | 500 циклов | ||
| Выделить: | Женский RF-коннектор из нержавеющей стали MSSM,1Коаксиальный соединитель RF 0,0 мм |
||
1. Спутниковая связь: Спутниковая связь требует высокопроизводительных ВЧ-разъемов для обеспечения стабильной передачи сигнала. Надежность и стабильность разъемов MSSM делают их идеальными для оборудования спутниковой связи.
Серия MSSM выделяется как высокопроизводительные миллиметровые волновые разъемы с диапазоном частот до 40 ГГц. Эти разъемы имеют резьбовые соединения воздушного интерфейса и взаимозаменяемы с разъемами серии SSMA, предлагая универсальность. Примечательно, что серия MSSM характеризуется компактными размерами, легкой конструкцией, высокой рабочей частотой и надежным соединением. Благодаря этим особенностям они широко используются в высокочастотных микроволновых измерениях и миллиметровых волновых устройствах.
Спецификация:
Примечание: Конкретные данные модели основаны на данных из спецификации продукта.
| Электрические характеристики | |
| Импеданс | 50Ω |
| Диапазон частот | DC~40ГГц |
| Напряжение пробоя диэлектрика | 500VRMS* |
| Сопротивление изоляции | ≥5000MΩ |
| КСВН | ≤1.07+0.007f |
| Класс качества | Высокопроизводительный класс |
| Материал и механические характеристики | |
| Центральный проводник | Бронза с золотым покрытием; Нержавеющая сталь, пассивированнаяИзоляция |
| Бериллиевая | Бронза с золотым покрытием; Нержавеющая сталь, пассивированнаяИзоляция D |
| ДиэлектрикPLF/PEIДиапазон температур | -55 ~ +125 |
| ℃ | Характеристика:1. Миниатюрный дизайн: разъемы MSSM представляют собой миниатюрные ВЧ-разъемы для применений, где требуется экономия места, таких как устройства мобильной связи и небольшие антенны. Их компактный размер помогает достичь высокопроизводительных соединений в ограниченном пространстве. |
2. Механизм блокировки резьбы: Эти разъемы оснащены резьбовым запирающим механизмом, который обеспечивает надежную механическую прочность и электрические характеристики. Механизм блокировки резьбы обеспечивает стабильное и надежное соединение даже при вибрации или в суровых условиях эксплуатации.
3. Взаимозаменяемость и совместимость: разъемы MSSM совместимы с разъемами серии SSMA, что означает, что их можно использовать взаимозаменяемо, предоставляя пользователям большую гибкость и удобство. Эта совместимость позволяет пользователям выбирать наиболее подходящий тип разъема для своих конкретных нужд.
4. Высокая надежность: разъемы MSSM известны своей высокой надежностью и стабильностью, а также способны поддерживать стабильную работу в различных условиях окружающей среды. Это необходимо для обеспечения непрерывности и надежности систем связи.

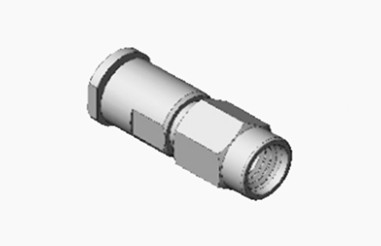

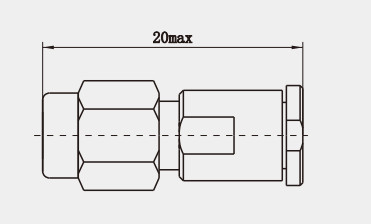

Контурный чертеж (мм) и изображение
Обратная полярность MSSM Женский RF коаксиальный разъем из нержавеющей сталиПрименение:1. Спутниковая связь: Спутниковая связь требует высокопроизводительных ВЧ-разъемов для обеспечения стабильной передачи сигнала. Надежность и стабильность разъемов MSSM делают их идеальными для оборудования спутниковой связи.
2. Высокоточное ВЧ-измерительное оборудование: в области ВЧ-тестирования и измерений точное соединение является ключом к обеспечению точности результатов измерений. Высокопроизводительные характеристики разъемов MSSM делают их подходящими для различных высокоточных ВЧ-измерительных приборов.
3. Базовые станции мобильной связи: базовые станции мобильной связи требуют большого количества ВЧ-разъемов для распределения и приема сигналов. Миниатюрный дизайн и высокая надежность разъемов MSSM делают их идеальными для строительства и обслуживания базовых станций мобильной связи.
Каталог продукции:
ВЧ-адаптер
Волноводно-коаксиальный адаптер
| Стеклянные герметичные уплотнения |
| Разъем серии J30J |
| Микроволновые поворотные соединения |
| ВЧ-кабельные сборки |
| ВЧ-разъем SMA/SSMA |
| ВЧ-разъем SMP/SSMP |
| ВЧ-разъем MCX/MMCX |
| ВЧ-разъем TNC |
| ВЧ-разъем типа N |
| ВЧ-разъем BNC |
| Миллиметровые волновые разъемы (2,4 мм, 2,92 мм) |
| Другие ВЧ-адаптеры 1,0 мм |
1. ВЧ-адаптер 1,0 мм "мама-мама"
(Номер модели: 1.0-KK)
2. ВЧ-адаптер 1,0 мм "папа-папа"
(Номер модели: 1.0-JJ)
ПРИМЕЧАНИЕ:
У нас более 10 000 типов
Адаптер,если разъема, который вы используете, нет в наличии, пожалуйста, свяжитесь с нами, указав ваши подробныеданные.
