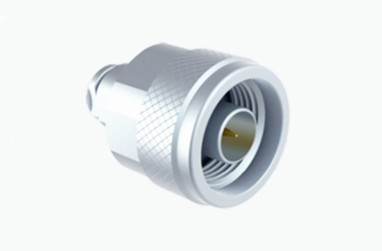

N-серия мужской сварной зажимы RF коаксиальный разъем для кабеля CXN3507/MF363A
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Тип RF коаксиальное Conector n | Покрытие: | Покрытые золотом или никелем |
|---|---|---|---|
| VSWR: | ≤ 1.3 | Диапазон частот: | DC~11GHz |
| Модель: | N-J507G-1 | Импеданс: | 50Ω |
| Выделить: | CXN3507/MF363A Коаксиальный соединитель RF,Коаксиальный RF-коннектор серии N,Мужской коаксиальный соединитель для сварного сцепления RF |
||
N-серия мужской сварной зажимы RF коаксиальный разъем для кабеля CXN3507/MF363A
Коннекторы N-типа - это коаксиальные коннекторы с натяжкой, известные своей превосходной производительностью и электрическими характеристиками, обычно поддерживающие диапазон частот до 11 ГГц.Наши разъемы расширяют этот диапазон до 18 ГГц.Они совместимы с различными типами радиочастотных кабелей и широко используются в авиации, радаре, микроволновой печи, цифровых коммуникациях и приборах для испытаний и измерений.
Мы также предлагаем варианты настройки для различных N-тип разъемов и адаптеров, чтобы удовлетворить конкретные требования клиентов.установка на фланце или на переборке, мы можем удовлетворить ваши потребности.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Латунь, позолоченная |
| Женщина | Фосфор бронза, позолоченная | |
| Устойчивый контакт | Фосфор бронза | Никельно покрытые, пассивированные |
| Оружие / корпус | Медь из нержавеющей стали | Позолоченная пассивация |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |
Особенности
1. Коннекторы типа N доступны в различных стилях окончания, включая сцепление / сварку, сцепление / сварку (статический контакт), сцепление / сварку, полевую замену, сварку или сварку / сварку.
2Сценарии применения:
Коннектор N-типа подходит для различных коаксиальных кабелей, включая типы с низкими потерями.
Он превосходит там, где требуется высокая мощность и высокая производительность, и лучше подходит для использования с большими кабелями с низкой потерью.
Он широко используется в радиолокационных, коммуникационных, передаче данных и аэрокосмическом оборудовании.

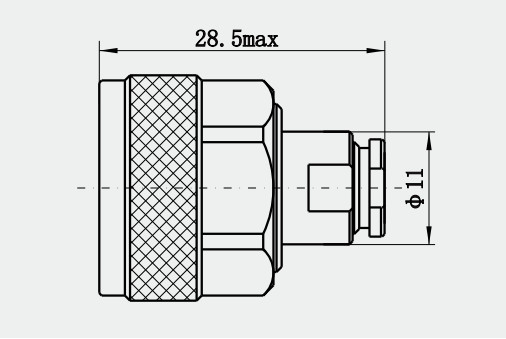

Подробный рисунок
Заявления
1Промышленное оборудование: в системах промышленной автоматизации и управления N-коннекторы используются для подключения датчиков,контроллеры и другое оборудование для обеспечения точности и стабильности передачи сигнала.
2Морская среда: устойчивые к морской среде N-коннекторы предназначены для морского разведочного оборудования и подводных систем связи.с водонепроницаемой структурой и коррозионностойкими материалами.
3- Испытательные и измерительные приборы:Коннекторы типа N используются в лабораториях и испытательных средах для подключения испытательного оборудования и поддержки повторного подключения и выключения для обеспечения надежности испытательного процесса..
4. Телевизионное вещание: В системах передачи телевидения используются N-коннекторы для подключения передатчиков, приемников и антенн для поддержки высококачественной передачи видео и аудиосигнала.
Каталог продукции
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| MCX/MMCX RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| BNC RF соединитель Миллиметровые волновые соединители ((2.4 мм, 2.92 мм) |
Упаковка и доставка
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
