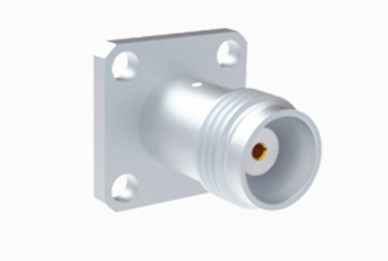

TNC Female Nickel Plated 50Ohm Flange Mount Нержавеющая сталь RF Коаксиальный соединитель

Большие изображения : TNC Female Nickel Plated 50Ohm Flange Mount Нержавеющая сталь RF Коаксиальный соединитель Лучшая цена

Подробная информация о продукте:

Место происхождения:	КНР
Фирменное наименование:	ELT (Elite)
Сертификация:	ISO-9001-2015
Номер модели:	TNC-KF506G

Оплата и доставка Условия:

Количество мин заказа:	100 шт.
Цена:	negotiable
Упаковывая детали:	Стандартная экспортная коробка
Время доставки:	В течение 5-7 рабочих дней (для запасов)
Условия оплаты:	Западное соединение, T/T, L/C
Поставка способности:	1,0001000 штук в месяц

контакт

Подробное описание продукта

Наименование продукта:	Соединитель TNC RF	Покрытие:	Никельно покрытые
Импеданс:	50Ω	Прочность:	500 циклов
Контактный материал:	Латунь, BeCu	Стандарт проектирования:	IEC 60169-17
Материал:	Нержавеющая сталь	Тип:	Прямой.
Выделить:	Коаксиальный соединитель из нержавеющей стали , Фланцевая RF коаксиальная связь , Коаксиальный соединитель RF 50 Омм

TNC Female Nickel Plated 50Ohm Flange Mount Нержавеющая сталь RF Коаксиальный соединитель

Продукт серии TNC по существу представляет собой натянутый вариант разъема BNC, отличающийся своими винтовыми нитями для сцепления.и водонепроницаемые RF-коннекторы поддерживают постоянный импеданс 50 Ом и предназначены для работы в диапазоне частот DC-11 GHzСуществуют два основных типа TNC соединителей: стандартный и обратный полярный.Эти экономически эффективные соединители хорошо подходят для широкого спектра коммерческих приложений.Коннекторы TNC широко используются в авионике, связи и различных общих промышленных секторах.Дополнительно, обратная полярность и 75-охм версии TNC разъема также доступны.

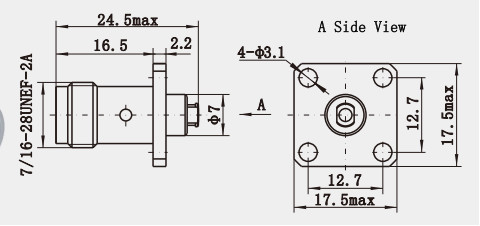

TNC Female Nickel Plated 50Ohm Flange Mount Нержавеющая сталь RF Коаксиальный соединитель 0

Спецификация:
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.

Электрические характеристики
Диапазон частот	DC ~ 4 ГГц
Импеданс	50Ω
Номинальное напряжение	2500VRMS (максимальный уровень моря)
Диэлектрики Напряжение-сопротивление	750VRMS (максимальный уровень моря)
Сопротивление изоляции	≥ 2000 МΩ
Сопротивление на контакт	Внешний проводник	≤6mΩ
	Центральный дирижер	≤ 1,5 мΩ
VSMR	≤ 1.3

Механическая спецификация

Стандарт проектирования	IEC 60169-17
Соответствует требованиям RoHS	Да, да.
Завершение контакта с центром	Скручивать
Прекращение внешнего контакта	Скручивать
Циклы спаривания	500 циклов
Удержание кабеля	100 Н мин.
Сохранение контактов	10N мин
Сила спаривания	13.6N максимум
Сила разъединения	13.6N максимум

Спецификация по окружающей среде:

Операционная температура	-30 до +70 градусов Цельсия
Рейтинг ИС (связанный)	IP64

Особенности:
1Структурные особенности
Проводные соединения: Принятие проводного соединителя, удобно и быстро завершить соединение путем вращения только при установке, а проводный соединитель имеет функцию самозамыкания,который может эффективно предотвратить ослабление соединителя и улучшить надежность соединения.
Различные формы и конструкции полярности: прямой, прямоугольный под углом 90 градусов, переборка, панель с четырьмя отверстиями и формы без установки, а также стандартные конструкции полярности и обратной полярности,может удовлетворять потребностям различных условий и сценариев установки.
2Высокая механическая прочность и долговечность: обычно изготовлен из латуни или нержавеющей стали, поверхность может быть покрыта никелем или золотом,может выдерживать сотни раз подключения и выключения без легких повреждений, но также может выдерживать определенную степень тяговой силы и давления, подходящих для различных суровых условий.

Применение:
1. Беспроводная базовая станция: используется для подключения оборудования базовой станции и антенны для обеспечения эффективной передачи беспроводных сигналов.Коннектор TNC может гарантировать стабильное соединение между базовой станцией и антенной, чтобы беспроводный сигнал мог передаваться и приниматься точно.
2. сотовый телефон: женские разъемы TNC используются для подключения радиочастотных цепей внутри некоторых сотовых телефонов, таких как соединение между антенной и радиочастотным модулем на материнской плате,который помогает реализовать функцию беспроводной связи сотового телефона.

Примечание:
У нас есть более 10 000 типов соединительных устройств (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP и т.д.), если вы не нашли используемый соединитель,Пожалуйста, свяжитесь с нами с вашими данными..
