Медленный TNC правоугольный 4-створчатый фланцевый женский RF коаксиальный соединитель для CXN3506/MF108A
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Кабельный соединитель TNC | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Импеданс: | 50Ω | Прочность: | 500 циклов |
| Контактный материал: | Латунь, BeCu | Материал: | Медь |
| Стандарт проектирования:: | IEC 60169-17 | Тип: | Прямой. |
| Выделить: | Коаксиальный RF-коннектор с 4-мя отверстиями,Латунный коаксиловый разъем RF,CXN3506 RF Коаксиальный соединитель |
||

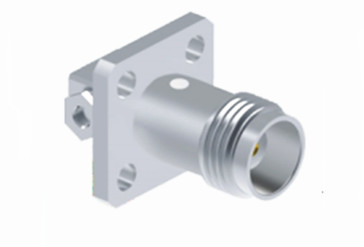

TNC Right Angle 4-hole Flange Female RF Coaxial Connector для CXN3506/MF108A.
Продукт серии TNC представляет собой натянутый вариант соединителя BNC, отличающийся своими винтовыми нитями для сцепления.и водонепроницаемые RF-коннекторы поддерживают постоянный импеданс 50 Ом и предназначены для работы в диапазоне частот DC-11 GHzСуществуют два основных типа TNC соединителей: стандартный и обратный полярный.Эти экономически эффективные соединители хорошо подходят для широкого спектра коммерческих приложений., хотя их производительность может не совпадать с производительностью промышленных или высокопроизводительных продуктов.коммуникацииКроме того, также доступны версии с обратной полярностью и 75-охмным разъемом TNC.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
|
Электрические характеристики
|
||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC ~ 4 ГГц
|
|||
|
Номинальное напряжение
|
2500VRMS (максимальный уровень моря)
|
|||
|
Диэлектрики Напряжение-сопротивление
|
750VRMS (максимальный уровень моря)
|
|||
|
Сопротивление изоляции
|
≥ 2000 МΩ
|
|||
|
Сопротивление на контакт
|
Внешний проводник
|
≤6mΩ
|
||
|
Центральный дирижер
|
≤ 1,5 мΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Механическая спецификация
| Стандарт проектирования | IEC 60169-17 |
| Соответствует требованиям RoHS | Да, да. |
| Завершение контакта с центром | Скручивать |
| Прекращение внешнего контакта | Скручивать |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 13.6N максимум |
| Сила разъединения | 13.6N максимум |

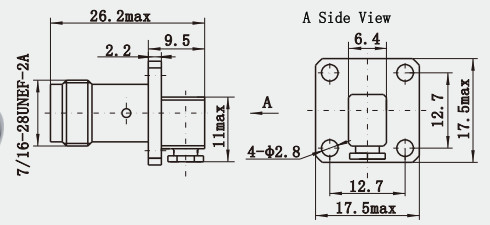

Подробный рисунок
Особенности:
1Высокая механическая прочность и долговечность: обычно изготовлен из латуни или нержавеющей стали, поверхностная обработка может включать никелирование или позолотание,может выдерживать сотни раз подключения и выключения без легких повреждений, но также может выдерживать определенную степень тяговой силы и давления, подходящих для различных суровых условий.
2Хорошая водонепроницаемость: соединительная часть имеет герметичную конструкцию с хорошей водонепроницаемостью, подходящую для наружных и других влажных условий.
Применение:
1Антенна измерения спутниковой навигации: в сценариях геодезической съемки и картографирования, океанографической съемки, съемки водных путей, дноуглубительной съемки, сейсмического мониторинга,мониторинг деформации моста, мониторинга оползней и автоматической работы причала и т. д. соединитель TNC соединяет антенну измерения спутниковой навигации с внешним оборудованием,передает беспроводные сигналы и подает энергию.
2В области аэрокосмической промышленности: Управление авиацией: В системе управления авиацией,Женские разъемы TNC используются для подключения соответствующего радиооборудования для обеспечения точности и надежности авиационной связи..
Примечание:
У нас более 10 000 видовКоннектор TNC, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
