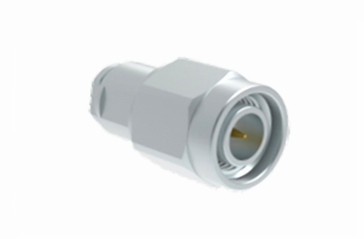

TNC мужской никелевый материал RF коаксиальный соединитель для кабеля MF147A/MF147B
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Кабельный соединитель TNC | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Импеданс: | 50Ω | Прочность: | 500 циклов |
| Контактный материал: | Латунь, BeCu | Материал: | Бас |
| Стандарт проектирования:: | IEC 60169-17 | Тип: | Прямой. |
| Выделить: | MF147B RF Коаксиальный соединитель,TNC мужской RF коаксиальный соединитель,Никель покрыл коаксиловый разъем RF |
||
2.TNC Мужской никелевый материал RF коаксиальный разъем для кабеля MF147A/MF147B
Серия TNC представляет собой натянутую адаптацию соединителя BNC, характеризующейся винтовыми нитями, которые облегчают безопасное соединение.водонепроницаемые разъемы поддерживают постоянный импеданс 50 Ом и предназначены для работы в диапазоне частот от постоянного тока до 11 ГГцСуществуют два варианта соединителей TNC: стандартный и обратный полярный.что делает их более доступными и немного менее эффективными, чем промышленные или высокопроизводительные альтернативыОбычно используемые в антенных соединениях, TNC соединители также находят применение в радиолокационных системах, беспроводных коммуникациях и более широких промышленных секторах.Дополнительно, обратная полярность и 75-охм версии TNC разъемов также доступны.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
|
Электрические характеристики
|
||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC ~ 4 ГГц
|
|||
|
Номинальное напряжение
|
2500VRMS (максимальный уровень моря)
|
|||
|
Диэлектрики Напряжение-сопротивление
|
750VRMS (максимальный уровень моря)
|
|||
|
Сопротивление изоляции
|
≥ 2000 МΩ
|
|||
|
Сопротивление на контакт
|
Внешний проводник
|
≤6mΩ
|
||
|
Центральный дирижер
|
≤ 1,5 мΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Механическая спецификация
| Стандарт проектирования | IEC 60169-17 |
| Соответствует требованиям RoHS | Да, да. |
| Завершение контакта с центром | Скручивать |
| Прекращение внешнего контакта | Скручивать |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 13.6N максимум |
| Сила разъединения | 13.6N максимум |

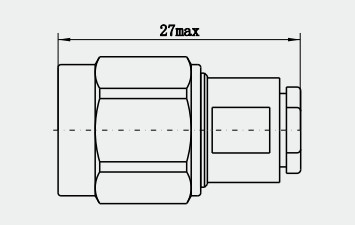

Подробный рисунок
Особенности:
1Прочность и коррозионная стойкость: имеет коррозионную стойкость, долговечность, пылестойкость и другие свойства, подходящие для наружных применений.и его материал и обработка поверхности позволяют ему стабильно работать в течение длительного времени в суровых условиях..
2Высокая механическая прочность: обычно изготовлена из латуни, нержавеющей стали и других металлических материалов, с хорошей механической прочностью, может выдерживать определенную степень внешней силы и напряжения.
Применение:
1. Полевое подключение: в системе управления промышленной автоматизацией, TNC кабельный разъем может быть использован для подключения устройств полевого подключения, таких как программируемый логический контроллер (PLC),распределенная система управления (DCS) и другие кабели связи, чтобы реализовать передачу данных между устройствами и взаимодействие команд управления, повысить степень автоматизации и эффективности промышленного производства.
2. подключение датчиков и приводов: используется для подключения различных промышленных датчиков и приводов, таких как датчики температуры, датчики давления, двигатели и т. д.,для передачи сигналов, обнаруженных датчиками, в систему управления, и одновременно передают инструкции по управлению на приводы, чтобы реализовать точный мониторинг и контроль производственного процесса.
Примечание:
У нас более 10 000 видовКоннектор TNC, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
