Нержавеющая сталь TNC тип мужской RF коаксиальный соединитель прямого угла
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Соединитель TNC RF | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Импеданс: | 50Ω | Стандарт проектирования: | IEC 60169-17 |
| Контактный материал: | Латунь, BeCu | Прочность: | 500 циклов |
| Тип: | Ра | Применение: | RF |
| Половое положение: | Мужчина | ||
| Выделить: | Коаксиальный соединитель RF типа TNC,Коаксиальный соединитель из нержавеющей стали,Коаксиальный соединитель RF прямого угла |
||

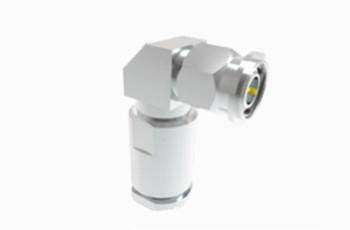

Нержавеющая сталь TNC тип мужской RF коаксиальный соединитель прямого угла
Серия TNC представляет собой натянутую итерацию соединителя BNC, отличающуюся сцеплением винтовой нитки и характеризующуюся как миниатюрная, натянутая,водонепроницаемые устройства с постоянным импедансом 50 ОмЭти соединители эффективно работают в диапазоне частот от постоянного тока до 11 ГГц. Существуют два варианта: стандартный и обратный полярный.Эти экономически эффективные разъемы могут не соответствовать производительности высококачественных промышленных изделий, но хорошо подходят для множества коммерческих приложений.Широко используемые в антенных соединениях, TNC соединители находят широкое применение в авионике, связи и различных промышленных секторах.обратная полярность и варианты 75 Ом удовлетворяют конкретным потребностям приложения.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
|
Электрические характеристики
|
||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC ~ 4 ГГц
|
|||
|
Номинальное напряжение
|
2500VRMS (максимальный уровень моря)
|
|||
|
Диэлектрики Напряжение-сопротивление
|
750VRMS (максимальный уровень моря)
|
|||
|
Сопротивление изоляции
|
≥ 2000 МΩ
|
|||
|
Сопротивление на контакт
|
Внешний проводник
|
≤6mΩ
|
||
|
Центральный дирижер
|
≤ 1,5 мΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Механическая спецификация
| Стандарт проектирования | IEC 60169-17 |
| Соответствует требованиям RoHS | Да, да. |
| Завершение контакта с центром | Скручивать |
| Прекращение внешнего контакта | Скручивать |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 13.6N максимум |
| Сила разъединения | 13.6N максимум |
Особенности:
1Хорошая устойчивость к окружающей среде: обычно изготовлена из латуни или нержавеющей стали, поверхность может быть покрыта никелем или золотом для улучшения коррозионной стойкости и продления срока службы,может использоваться на открытом воздухе, влажные, пыльные и другие суровые среды.
2. Многозамыкание: способно выдерживать не менее 500 операций замыкания и выключения без повреждения,что особенно важно в приложениях, требующих частых подключений и отключений.
Применение:
1. Управление авиацией: В системе управления авиацией для подключения соответствующего радиооборудования используются женские разъемы TNC для обеспечения точности и надежности авиационной связи.
2Медицинское оборудование: в некоторых медицинских оборудованиях, таких как МРТ (магнитно-резонансное изображение) и ультразвуковое оборудование,Коннекторы TNC используются для подключения датчиков и устройств обработки сигналов для достижения высокоточного медицинского обнаружения и диагностики.

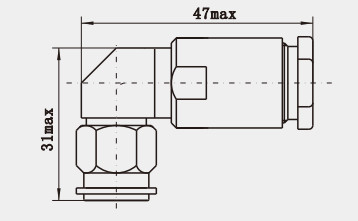

Подробный чертежНержавеющая сталь TNC тип мужской RF коаксиальный соединитель прямого угла :
Единица: ((мм)
Примечание:
У нас более 10 000 видовКоннектор TNC, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
