Bass Straight Design TNC Type Male RF Коаксиальный соединитель из нержавеющей стали для кабеля SFF-50-3-1
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Кабельный соединитель TNC | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Импеданс: | 50Ω | Прочность: | 500 циклов |
| Контактный материал: | Латунь, BeCu | Материал: | Бас |
| Стандарт проектирования:: | IEC 60169-17 | Тип: | Прямой. |
| Выделить: | Мужской коаксиальный соединитель RF из нержавеющей стали,Коаксиальный соединитель RF типа TNC,SFF-50-3-1 Коаксиальный соединитель кабеля RF |
||

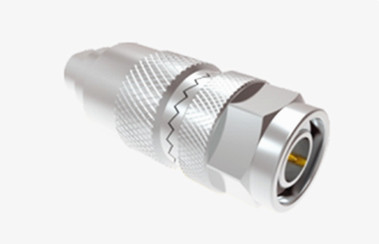

TNC Type Male RF Coaxial из нержавеющей стали для кабеля SFF-50-3-1
Продукт серии TNC представляет собой натянутый вариант соединителя BNC, оснащенный винтовыми нитями для безопасного соединения.водонепроницаемые устройства обеспечивают постоянную импедансную мощность 50 Ом и работают в диапазоне частот DC-11 GHzСуществуют два основных типа TNC соединителей: стандартный и обратный полярный.Эти недорогие соединители идеально подходят для различных коммерческих применений.Хотя их производительность может не совпадать с производительностью промышленных или высокопроизводительных продуктов, они широко используются для подключения антенн и имеют много применений в радиолокации, беспроводной связи,и общих промышленных рынковТакже доступны версии с обратной полярностью и 75-оммным TNC-коннектором.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
|
Электрические характеристики
|
||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC ~ 4 ГГц
|
|||
|
Номинальное напряжение
|
2500VRMS (максимальный уровень моря)
|
|||
|
Диэлектрики Напряжение-сопротивление
|
750VRMS (максимальный уровень моря)
|
|||
|
Сопротивление изоляции
|
≥ 2000 МΩ
|
|||
|
Сопротивление на контакт
|
Внешний проводник
|
≤6mΩ
|
||
|
Центральный дирижер
|
≤ 1,5 мΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Механическая спецификация
| Стандарт проектирования | IEC 60169-17 |
| Соответствует требованиям RoHS | Да, да. |
| Завершение контакта с центром | Скручивать |
| Прекращение внешнего контакта | Скручивать |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 13.6N максимум |
| Сила разъединения | 13.6N максимум |

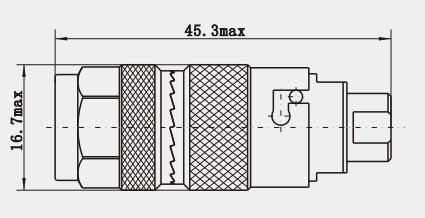

Подробный рисунок
Особенности:
1Хорошая вибрационная устойчивость: по сравнению с другими типами соединителей, такими как соединители BNC, соединители TNC более устойчивы к вибрациям, в случае вибрации, удара и других механических напряжений,но при этом поддерживать хорошие характеристики электрического соединения для обеспечения стабильности передачи сигнала.
2Отличные механические и электрические характеристики: хорошая механическая прочность и стабильность, способная выдерживать определенную степень внешних сил и не легко повреждаться;с точки зрения электрической производительности, низкая потеря вставки, низкая потеря возврата, высокая эффективность передачи сигнала, которая может обеспечить высокое качество передачи сигнала.
Применение:
1. Производство программ: в процессе производства программ телевидения, TNC-коннекторы используются для подключения оборудования для захвата сигнала, таких как камеры,микрофоны и оборудование для обработки видео/аудио, обеспечивающее передачу высококачественных аудио/видеосигналов в систему постпродукции, обеспечивающее плавное развитие производства программ;.
2- передача и распределение сигнала: в сети передачи и распределения телерадиовещательных и телевизионных сигналов, таких как кабельные сети,Коннекторы TNC могут использоваться для подключения усилителей сигнала, дистрибьюторов и другого оборудования для передачи телевизионных сигналов от телевизионной станции тысячам домохозяйств, чтобы зрители могли получать четкие и стабильные телевизионные программы.
Примечание:
У нас более 10 000 видовКоннектор TNC, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
