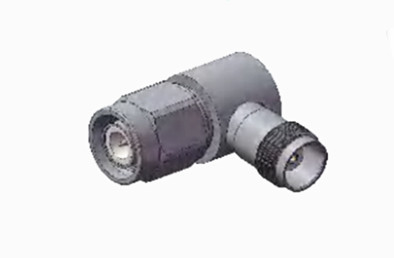

Высокопроизводительный TNC прямоугольный соединитель коаксиального адаптера RF от мужчины до женщины
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Соединитель TNC RF | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Импеданс: | 50Ω | Стандарт проектирования: | IEC 60169-17 |
| Контактный материал: | Латунь, BeCu | Прочность: | 500 циклов |
| Тип: | Ра | Применение: | RF |
| Половое положение: | От мужчины к женщине | ||
| Выделить: | Женский коаксиальный соединитель радиочастотного адаптера,TNC RF коаксиальный адаптерный разъем,Высокопроизводительный соединитель коаксиального адаптера |
||
Высокопроизводительный TNC прямоугольный соединитель коаксиального адаптера RF от мужчины до женщины
Продукт серии TNC представляет собой натянутый вариант соединителя BNC, отличающийся своим механизмом сцепления винтовой нитки.натянутые устройства водонепроницаемы и поддерживают постоянный 50 Ом импеданс, работающий в диапазоне частот от постоянного тока до 11 ГГц. Существуют два варианта: стандартная и обратная полярность.Эти экономически эффективные соединители могут не соответствовать производительности промышленных или высококачественных продуктов, но хорошо подходят для различных коммерческих применений.Обычно используемые в антенных соединениях, TNC соединители находят широкое применение в авионике, связи и различных промышленных секторах.также доступны версии с обратной полярностью и 75 Омм соединителя TNC.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
Электрические характеристики | ||||
Импеданс | 50Ω | |||
Диапазон частот | DC ~ 4 ГГц | |||
Номинальное напряжение | 2500VRMS (максимальный уровень моря) | |||
Диэлектрики Напряжение-сопротивление | 750VRMS (максимальный уровень моря) | |||
Сопротивление изоляции | ≥ 2000 МΩ | |||
Сопротивление на контакт | Внешний проводник | ≤6mΩ | ||
Центральный дирижер | ≤ 1,5 мΩ | |||
VSMR | ≤ 1.3 | |||
Механическая спецификация
| Стандарт проектирования | IEC 60169-17 |
| Соответствует требованиям RoHS | Да, да. |
| Завершение контакта с центром | Скручивать |
| Прекращение внешнего контакта | Скручивать |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 13.6N максимум |
| Сила разъединения | 13.6N максимум |
Подробный чертежВысокопроизводительный TNC прямоугольный соединитель коаксиального адаптера RF от мужчины до женщины
Единица: ((мм)
Особенности:
1. Стабильность соединения
Структура натяжного соединения: использование конструкции свинцовой сцепки, эта конструкция позволяет крепко закрепить адаптер на оборудовании или кабеле при подключении,даже в условиях длительной непрерывной вибрации, или при воздействии внешних сил, случайно тянущих, но также для обеспечения стабильности соединения, для защиты непрерывности и стабильности передачи сигнала.
2. Электрические свойства
Хорошее сопротивление напряжению: обычно выдерживает более высокое напряжение, например, некоторые адаптеры TNC могут выдерживать напряжение до 500 В,что дает им очевидное преимущество в некоторых высоковольтных схемах, и могут лучше адаптироваться к сложной электрической среде.
Отличная высокочастотная производительность: диапазон частот работы охватывает 0-11 ГГц и даже выше (например, 0-18 ГГц), намного выше, чем некоторые другие распространенные радиочастотные разъемы (например,Стеклы BNC, предназначенные для 4 ГГц и ниже)Поэтому при работе с высокочастотными сигналами он может эффективно уменьшить потерю и искажение сигнала, обеспечивая передачу сигнала в условиях высокого качества.
Применение:
Обмен информацией
Строительство беспроводных базовых станций: при строительстве беспроводных коммуникационных сетей, адаптеры TNC используются для подключения радиочастотного оборудования, антенных систем и кабелей передачи в базовых станциях.Он может обеспечить стабильную и эффективную передачу сигналов между различными связямиНапример, при строительстве базовых станций 5GTNC адаптеры широко используются для подключения базовых станций и антенных массивов для обеспечения высокоскоростной передачи данных.
Спутниковая связь: адаптеры TNC играют важную роль в подключении оборудования наземных станций спутниковой связи.питатели антенны и другие сопутствующие приборы для обеспечения высококачественной передачи радиочастотного сигнала между наземными станциями и спутниками для обеспечения стабильности и надежности спутниковой связи.
Система радиопередачи и приема: в системе передачи и приема радиостанции и радиовещательной станции адаптер TNC может быть использован для подключения передатчика, приемника,Антенна и другое оборудование для обеспечения точной передачи аудио- и видеосигналов, и улучшить эффективность и качество вещания.
Примечание:
У нас более 10 000 видовКоннектор TNC, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
