Никельно покрытый TNC преграда Женщина-женщина RF коаксиальный разъем
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Кабельный соединитель TNC | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Импеданс: | 50Ω | Прочность: | 500 циклов |
| Контактный материал: | Латунь, BeCu | Материал: | Медь |
| Стандарт проектирования:: | IEC 60169-17 | Тип: | Прямой. |
| Выделить: | Женщина-коннектор ТНС,Никельно-планированный TNC блок-коннектор,Женщина Женщина TNC преграда соединитель |
||

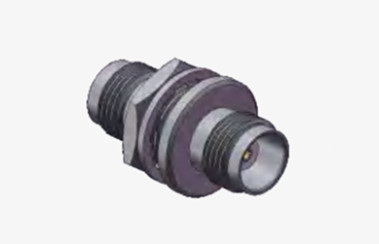

Никельно покрытый TNC преграда Женщина-женщина RF коаксиальный разъем
Продукт серии TNC представляет собой натянутую альтернативу соединителю BNC, отличающийся механизмом соединения с винтом.и водонепроницаемые устройства обеспечивают устойчивое импеданс 50 Ом и работают в диапазоне частот DC-11 GHzСуществует два основных типа TNC-коннекторов: стандартный и обратный полярный.Эти экономически эффективные разъемы подходят для различных коммерческих применений.Несмотря на то, что их производительность не достигает производительности промышленных или высокопроизводительных изделий, они часто используются для подключения антенн и имеют многочисленные применения в радаре.беспроводная связьКроме того, также доступны варианты обратной полярности и 75-охмного разъема TNC.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
|
Электрические характеристики
|
||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC ~ 4 ГГц
|
|||
|
Номинальное напряжение
|
2500VRMS (максимальный уровень моря)
|
|||
|
Диэлектрики Напряжение-сопротивление
|
750VRMS (максимальный уровень моря)
|
|||
|
Сопротивление изоляции
|
≥ 2000 МΩ
|
|||
|
Сопротивление на контакт
|
Внешний проводник
|
≤6mΩ
|
||
|
Центральный дирижер
|
≤ 1,5 мΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Механическая спецификация
| Стандарт проектирования | IEC 60169-17 |
| Соответствует требованиям RoHS | Да, да. |
| Завершение контакта с центром | Скручивать |
| Прекращение внешнего контакта | Скручивать |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 13.6N максимум |
| Сила разъединения | 13.6N максимум |

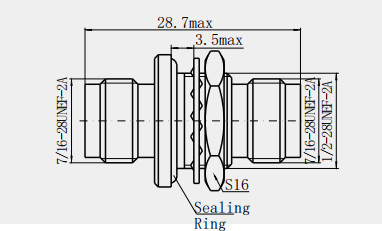

Подробный рисунок
Особенности:
1Приспособимость к окружающей среде
Отличный материал оболочки: оболочка адаптера TNC обычно изготавливается из высокопрочных, коррозионно устойчивых материалов, таких как нержавеющая сталь и т. д., и оснащена изысканной технологией уплотнения,которые могут эффективно противостоять эрозии пыли, водяного пара и других внешних факторов.
Широкий диапазон температурной адаптации: будь то в условиях высокой температуры, холодной и суровой среды или влажных и дождливых климатических условий,TNC адаптеры всегда могут поддерживать стабильную производительностьДля обеспечения нормальной работы оборудования.
2Совместимость и универсальность
Единые спецификации и интерфейсы: как стандартизированный компонент соединения, адаптер TNC имеет единые спецификации и интерфейсы,которые могут быть идеально соединены с оборудованием разных марок и моделей.
Широкий спектр сценариев применения: широко используется во многих областях, таких как базовые станции связи, испытательное оборудование, промышленная связь и т. Д. Он может использоваться для подключения антенн,кормильцы, и радиочастотные модули внутри базовых станций и т. д., демонстрирующие большую универсальность и широкий спектр сценариев применения.
Применение:
Электронные испытания и измерения
Подключение испытательного оборудования для радиочастотных передач: при испытании производительности радиочастотных передач электронного оборудования, такого как анализаторы спектра, сетевые анализаторы и другие приборы,Для подключения испытываемого оборудования к испытательным приборам используются адаптеры TNC для обеспечения точной передачи испытательных сигналов.Например, при испытании радиочастотных индикаторов устройств беспроводной связи, таких как сотовые телефоны,адаптер TNC является важным компонентом для соединения устройства с испытательным прибором..
Соединение генератора сигнала и приемника: в лабораториях электроники генераторы сигнала производят различные аналоговые или цифровые сигналы,которые должны передаваться на приемники или другое испытательное оборудование через адаптеры TNC для анализа, обрабатывают и измеряют сигналы.
Примечание:
У нас более 10 000 видовКоннектор TNC, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
