TNC водонепроницаемый прямой RF коаксиальный соединитель
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Соединитель TNC RF | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Импеданс: | 50Ω | Стандарт проектирования: | IEC 60169-17 |
| Контактный материал: | Латунь, BeCu | Материал: | Медь |
| Прочность: | 500 циклов | Тип: | Прямой. |
| Применение: | RF | ||
| Выделить: | прямой коаксиловый разъем rf |
||

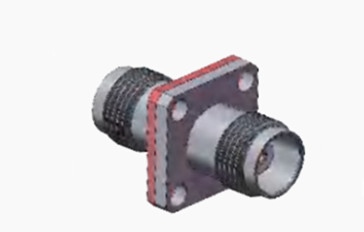

TNC водонепроницаемый прямой RF коаксиальный соединитель
Продукт серии TNC представляет собой натянутый вариант соединителя BNC, отличающийся своим механизмом сцепления винтовой нитки.и водонепроницаемые устройства поддерживают постоянный импеданс 50 Ом и работают в диапазоне частот DC-11 GHzСуществуют два основных типа TNC соединителей: стандартный и обратный полярный.Эти недорогие соединители подходят для различных коммерческих применений.Хотя их производительность может не совпадать с производительностью промышленных или высококачественных продуктов, они широко используются для подключения антенн и имеют многочисленные применения в авионике, связи,и общих промышленных секторовКроме того, также доступны версии с обратной полярностью и 75 Ом TNC-коннектора.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
Электрические характеристики | ||||
Импеданс | 50Ω | |||
Диапазон частот | DC ~ 4 ГГц | |||
Номинальное напряжение | 2500VRMS (максимальный уровень моря) | |||
Диэлектрики Напряжение-сопротивление | 750VRMS (максимальный уровень моря) | |||
Сопротивление изоляции | ≥ 2000 МΩ | |||
Сопротивление на контакт | Внешний проводник | ≤6mΩ | ||
Центральный дирижер | ≤ 1,5 мΩ | |||
VSMR | ≤ 1.3 | |||
Механическая спецификация
| Стандарт проектирования | IEC 60169-17 |
| Соответствует требованиям RoHS | Да, да. |
| Завершение контакта с центром | Скручивать |
| Прекращение внешнего контакта | Скручивать |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 13.6N максимум |
| Сила разъединения | 13.6N максимум |

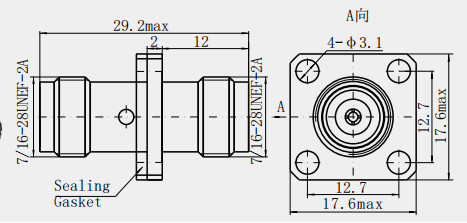

Подробный рисунок
Особенности:
1Надежная механическая производительность
Твердая натяжная связь: уникальная натяжная связь, по сравнению с традиционным соединителем штыка, связь более стабильная и надежная, нелегко ослабевать в вибрационной среде,может эффективно поддерживать стабильность передачи сигнала.
Конструкция против ослабления: натянутый разъем имеет функцию самозамыкания, которая может эффективно предотвратить случайное ослабление разъема во время использования,повышение надежности и безопасности соединения.
Высокая долговечность: способны выдерживать многократные операции подключения и выключения, общие разъемы TNC могут выдерживать не менее 500 раз подключения и выключения без повреждения,подходящий для приложений, требующих частого подключения и отключения.
2Отличная водонепроницаемость
Структура уплотнения: часть соединителя имеет специальную уплотнительную структуру, такую как O-кольцо, которая может эффективно предотвратить попадание влаги, пыли и других внешних веществ в соединитель,и защитить точку соединения от повреждений.
Высокая водонепроницаемость: обычно с высокой водонепроницаемостью, он может стабильно работать в суровой наружной среде или влажных условиях, чтобы гарантировать, что передача сигнала не влияет на влагу.
Применение:
Область промышленной автоматизации
Связь между датчиками и контроллерами: в системах управления промышленной автоматизацией различные датчики (например, датчики температуры, датчики давления, датчики положения и т.д.)) необходимо передать собранные физические сигналы контроллеру для обработки и анализа..TNC адаптеры могут соединять кабели между датчиками и контроллерами для достижения точной передачи данных,чтобы позволить контроллерам точно управлять промышленным оборудованием на основе сигналов от датчиковАдаптер TNC соединяет кабель между датчиком и контроллером для точной передачи данных.позволяет контроллеру точно управлять промышленным оборудованием в соответствии с сенсорными сигналами.
Соединение между приводом и системой управления: аналогичным образом, в промышленной автоматизации приводы (например, двигатели, клапаны, цилиндры и т.д.)) необходимо получать команды от системы управления и выполнять соответствующие действия.. tnc адаптеры могут быть использованы для подключения кабелей между приводом и системой управления, чтобы обеспечить точную передачу команд управления,и обеспечить бесперебойный процесс промышленного производства..
Примечание:
У нас более 10 000 видовКоннектор TNC, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
