IEC 60169-17 Стандарт проектирования прямой TNC мужчина-женщина RF адаптер Коаксиальный соединитель Никельное покрытие
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Кабельный соединитель TNC | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Импеданс: | 50Ω | Прочность: | 500 циклов |
| Контактный материал: | Латунь, BeCu | Материал: | Медь |
| Стандарт проектирования:: | IEC 60169-17 | Тип: | Прямой. |
| Выделить: | Никельно покрытый коаксиальный соединитель для радиочастотного адаптера,Коаксиальный соединитель прямого TNC RF адаптера |
||
Высокопроизводительный TNC мужчина-женщина радиочастотный адаптер Коаксиальный соединитель Никельно покрытый
Серия TNC, натянутый вариант соединителя BNC, выделяется своим безопасным механизмом скрещивания винтовой нитки.водонепроницаемые разъемы обеспечивают постоянный импеданс 50 Ом и предназначены для частотного диапазона от постоянного до 11 ГГцДоступны в стандартных и обратных полярных версиях, TNC соединители изготавливаются из литых и формованных материалов, предлагая доступную стоимость и адекватную производительность для коммерческих применений.Широко используется в антенных соединенияхКроме того, варианты 75-охм и опции обратной полярности еще больше расширяют их универсальность.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
|
Электрические характеристики
|
||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC ~ 4 ГГц
|
|||
|
Номинальное напряжение
|
2500VRMS (максимальный уровень моря)
|
|||
|
Диэлектрики Напряжение-сопротивление
|
750VRMS (максимальный уровень моря)
|
|||
|
Сопротивление изоляции
|
≥ 2000 МΩ
|
|||
|
Сопротивление на контакт
|
Внешний проводник
|
≤6mΩ
|
||
|
Центральный дирижер
|
≤ 1,5 мΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Механическая спецификация
| Стандарт проектирования | IEC 60169-17 |
| Соответствует требованиям RoHS | Да, да. |
| Завершение контакта с центром | Скручивать |
| Прекращение внешнего контакта | Скручивать |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 13.6N максимум |
| Сила разъединения | 13.6N максимум |

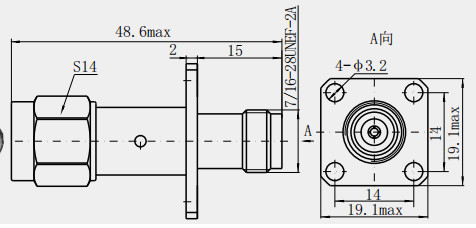

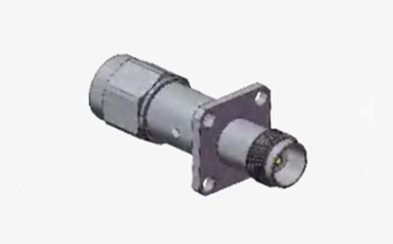

Подробный рисунок
Особенности:
1. Высокая потеря возврата: обычно с высокой потерей возврата (потеря отражения), эффективно предотвращает отражение сигнала, еще больше уменьшает помехи и искажения сигнала, улучшает качество передачи сигнала.
2Хорошая изоляционная импеданс и выдерживающая напряжение способность: имеет высокую изоляционную импеданс и выдерживающую напряжение способность, обычно способная выдерживать 1500В электрическое выдерживающее напряжение,подходящий для стабильной работы в условиях высокого напряжения.
3Низкий VSWR: обычно с низким VSWR, чтобы обеспечить стабильность и консистенцию передачи сигнала внутри разъема.
Применение:
Поле испытаний и измерений
1. оборудование для испытаний RF: адаптеры TNC обычно используются в качестве компонентов соединения при испытании и измерении радиочастотных сигналов.анализаторы спектра и другое испытательное оборудование с испытываемым устройством или антенной, для точного измерения параметров радиочастотных сигналов, таких как частота, мощность, VSWR и т. д.Характеристики адаптеров TNC с низкими потерями и высокими потерями возврата могут обеспечить точность и надежность результатов испытаний..
2Сетевой анализатор: сетевой анализатор используется для измерения параметров рассеяния и характеристик импедантности радиочастотных сетей и т. д.TNC адаптер может быть использован для подключения сетевого анализатора с RF схемы или устройства для тестированияЕго хорошая совместимость и повторяемость делают процесс испытаний более удобным и эффективным.
Примечание:
У нас более 10 000 видовКоннектор TNC, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
