Высокопроизводительный TNC женский герметический прямой RF коаксиальный соединитель для применения на ПКБ
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Соединитель TNC RF | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Импеданс: | 50Ω | Прочность: | 500 циклов |
| Контактный материал: | Латунь, BeCu | Материал: | Медь |
| Стандарт проектирования:: | IEC 60169-17 | Тип: | Прямой. |
| Выделить: | Герметический прямой коаксиальный соединитель RF,Радиочастотные коаксиальные соединители |
||

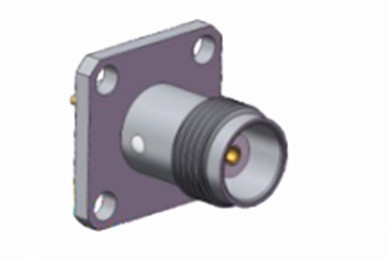

Высокопроизводительный TNC женский герметический прямой RF коаксиальный соединитель для применения на ПКБ
Серия TNC представляет собой резьбовую эволюцию соединителя BNC, характеризующейся своей функцией скрещивания винтовой нитки.и водонепроницаемые разъемы предлагают равномерную импеданс 50 Ом и функции по всему спектру постоянного тока до 11 ГГцСуществуют два варианта соединителя TNC: стандартный и обратный полярный.которые могут не соответствовать производительности промышленных или высококачественных продуктовОбычно используемые в антенных соединениях, TNC соединители находят широкое применение в авионике, связи и различных промышленных областях.также доступны версии с обратной полярностью и 75-оммическими версиями разъема TNC.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
|
Электрические характеристики
|
||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC ~ 4 ГГц
|
|||
|
Номинальное напряжение
|
2500VRMS (максимальный уровень моря)
|
|||
|
Диэлектрики Напряжение-сопротивление
|
750VRMS (максимальный уровень моря)
|
|||
|
Сопротивление изоляции
|
≥ 2000 МΩ
|
|||
|
Сопротивление на контакт
|
Внешний проводник
|
≤6mΩ
|
||
|
Центральный дирижер
|
≤ 1,5 мΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Механическая спецификация
| Стандарт проектирования | IEC 60169-17 |
| Соответствует требованиям RoHS | Да, да. |
| Завершение контакта с центром | Скручивать |
| Прекращение внешнего контакта | Скручивать |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 13.6N максимум |
| Сила разъединения | 13.6N максимум |
Спецификация по окружающей среде:
| Операционная температура | -30 до +70 градусов Цельсия |

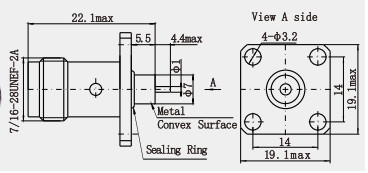

Подробный рисунок
Особенности:
Приспособимость к окружающей среде
высококачественные материалы: обычно из латуни или нержавеющей стали, поверхность может быть покрыта никелем или золотом, чтобы улучшить коррозионную стойкость и продлить срок службы;Некоторые соединители также водонепроницаемы., пылестойкость и другие свойства, подходящие для наружной или суровой среды.
Широкий диапазон температур: диапазон рабочих температур обычно широк, например, некоторые соединители могут нормально работать в диапазоне температур от -65 °C до +165 °C,для удовлетворения потребностей использования в различных средах.
Применение:
1Позиционирование и наблюдение поля
Антенна измерения спутниковой навигации: во многих сценариях на открытом воздухе, таких как геодезическое картографирование, океаническое исследование, сейсмический мониторинг, мониторинг деформации моста и т. д.,соединитель TNC соединяет антенну измерения спутниковой навигации с внешними устройствами, передает беспроводные сигналы и поставляет энергию, и может реализовать измерения и позиционирование на уровне сантиметров.
2- Аэрокосмическая область.
Система управления авиацией: используется для подключения соответствующего радиооборудования для обеспечения точности и надежности авиационной связи.обеспечить безопасный полет воздушных судов и бесперебойный контроль воздушного движения;.
Примечание:
У нас есть более 10 000 типов соединительных устройств (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP и т.д.), если вы не нашли используемый соединитель,Пожалуйста, свяжитесь с нами с вашими данными..
