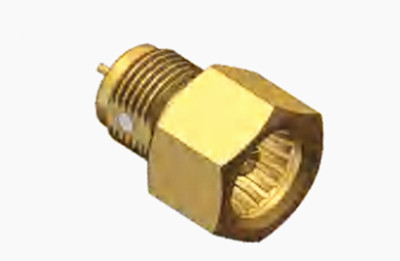

BMA Женщина Бронзовая преграда микрополоса RF Коаксиальный соединитель
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Product name: | BMA RF Connector | Plating: | Nickel/Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Выделить: | Коаксиальный соединитель микрополоски,Коаксиальный соединитель RF женского пола из латуни,Коаксиальный соединитель BMA RF |
||
BMA Женщина Бронзовая преграда микрополоса RF Коаксиальный соединитель
Серия BMA представляет собой категорию слепых соединителей, тщательно разработанных в соответствии со стандартом IEC1169-33.Эти соединители обеспечивают надежный контакт и демонстрируют улучшенные электрические свойстваКлючевое преимущество заключается в их способности к аксиальному и радиальному плаванию, в сочетании с минимальным расстоянием между отдельными контактами и легкой композицией.что делает их идеальными для применения в слепом соединении корпусов шасси.
Широко используется в модульных соединениях для шасси шкафов, серия BMA может похвастаться взаимозаменяемостью с международными аналогами, что облегчает быстрые процедуры включения и выключения.Эти соединители распространены в области радиооборудования и приборов., где они служат для установления надежных соединений для коаксиальных кабелей.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50 Омм | |
| Диапазон частот | DC ~ 18 ГГц | |
| Номинальное напряжение | 250 VRMS (максимальный уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1000 VRMS (максимальный уровень моря) | |
| Сопротивление изоляции | ≥ 5000 МОм | |
| Сопротивление на контакт | Внешний проводник | ≤ 2,0 мОхм |
| Центральный дирижер | ≤ 0,5 мОхм | |
| VSMR | ≤ 1.3 | |

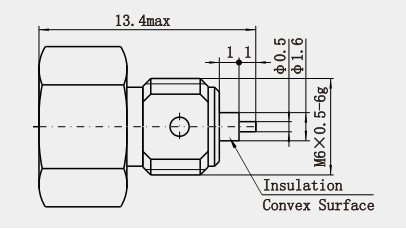

Подробная информация о продукте
| Материалы и механические характеристики | |||
| Центральный дирижер | Мужчина/запри | Медь | Покрытые золотом |
| Женщина/Подставка | Сн-П бронза | Покрытые золотом | |
| Контакт устойчивости | Бериллиевая бронза | Никельное покрытие | |
| Оружие / корпус | Медь, из нержавеющей стали | Никельное покрытие | |
| Изоляторы | ПТФЕ | ||
| Печатный кольцо | Силиконовый каучук | ||
| Прочность | 500 циклов | ||
| Соответствует требованиям RoHS | Да, да. |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 0.6N максимум |
| Сила разъединения | 0.6 N максимум |
Спецификация по окружающей среде:
| Операционная температура | -55 до +155°C |
| Рейтинг ИС (связанный) | IP64 |
Особенности:
1. Способы соединения: обычный тип сварки, тип сцепления и т. д. Сварное соединение твердое и надежное, подходящее для длительного использования; тип сцепления легко вставлять и удалять быстро,подходящий для частого подключения и отключения сцены.
2. удерживающая сила: удерживающая сила центрального булава лучше, чтобы убедиться, что разъем не будет легко ослабевать или выпадать в процессе использования, например,имеются BMA соединители с центральным штифтом с удерживающей силой более 20N.
3Прочность: длительный механический срок службы, как правило, может выдержать не менее 500 раз большее количество подключений и выключений, некоторые высококачественные продукты более долговечны.
4. компактный размер: BMA-коннектор представляет собой миниатюрный пуш-ин-коннектор компактного размера, подходящий для оборудования с ограниченным пространством.
Применение:
1. Поле связи: в базовой станции связи он используется для подключения модуля RF, антенны и другого оборудования для реализации передачи высокочастотного сигнала.Его хорошие электрические характеристики и механическая стабильность могут обеспечить стабильную передачу сигналов связи, снижение потерь и помех сигнала и улучшение качества связи.
2Радарная система: в радиолокационной системе она может быть использована для подключения различных компонентов радиолокации, таких как передатчик, приемник, антенна и т. д., для реализации передачи микроволновых сигналов.Поскольку радиолокационная система требует высокой надежности и стабильности передачи сигнала, небольшие размеры женского микрополосатого разъема BMA, легкий вес, хорошие электрические характеристики и антивибрационные и антишоковые возможности позволяют ему удовлетворять строгим требованиям радиолокационной системы.
Примечание:
У нас есть более 10 000 типов соединительных устройств (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP и т.д.), если вы не нашли используемый соединитель,Пожалуйста, свяжитесь с нами с вашими данными..
