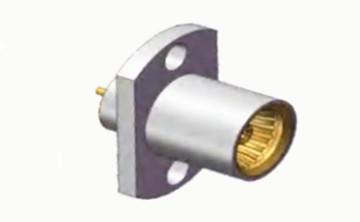

BMA Женщина из нержавеющей стали корпус фланцевая монтаж RF коаксиальный разъединитель
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Product name: | BMA RF Connector | Plating: | Nickel/Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Выделить: | Фланцевая RF коаксиальная связь |
||
BMA Женщина из нержавеющей стали корпус фланцевая монтаж RF коаксиальный разъединитель
Серия BMA представляет собой категорию соединителей слепого типа, тщательно разработанных в соответствии со стандартом IEC1169-33.Эти соединители обеспечивают надежный контакт и демонстрируют улучшенные электрические свойстваКлючевое преимущество этого соединителя заключается в его способности как к осевому, так и радиальному плаванию, в сочетании с минимальным расстоянием между отдельными соединителями и легким характером.что делает его подходящим для применения с помощью слепого соединения в шкафах шассиШироко используется в модульных соединениях для сборки шасси шкафа, серия BMA предлагает взаимозаменяемость с международными аналогами, облегчая быструю загрузку и выгрузку.Они распространены при соединении коаксиальных кабелей в радиооборудовании и приборах.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50 Омм | |
| Диапазон частот | DC ~ 18 ГГц | |
| Номинальное напряжение | 250 VRMS (максимальный уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1000 VRMS (максимальный уровень моря) | |
| Сопротивление изоляции | ≥ 5000 МОм | |
| Сопротивление на контакт | Внешний проводник | ≤ 2,0 мОхм |
| Центральный дирижер | ≤ 0,5 мОхм | |
| VSMR | ≤ 1.3 | |

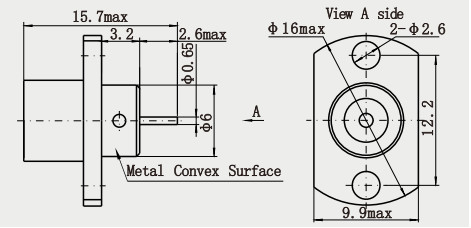

Подробная информация о продукте
| Материалы и механические характеристики | |||
| Центральный дирижер | Мужчина/запри | Медь | Покрытые золотом |
| Женщина/Подставка | Сн-П бронза | Покрытые золотом | |
| Контакт устойчивости | Бериллиевая бронза | Никельное покрытие | |
| Оружие / корпус | Медь, из нержавеющей стали | Никельное покрытие | |
| Изоляторы | ПТФЕ | ||
| Печатный кольцо | Силиконовый каучук | ||
| Прочность | 500 циклов | ||
| Соответствует требованиям RoHS | Да, да. |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 0.6N максимум |
| Сила разъединения | 0.6 N максимум |
Спецификация по окружающей среде:
| Операционная температура | -55 до +155°C |
| Рейтинг ИС (связанный) | IP64 |
Особенности:
1Прочность: длительный механический срок службы, как правило, может выдержать как минимум в 500 раз большее количество подключений и выключений, некоторые высококачественные продукты с более высокой прочностью.
2. компактный размер: BMA-коннектор представляет собой миниатюрный пуш-ин-коннектор компактного размера, подходящий для оборудования с ограниченным пространством.
Приспособимость к окружающей среде
3Температурный диапазон: способен работать в широком диапазоне температур, обычно от -55°C до +125°C, или даже более широком диапазоне температур, может адаптироваться к различным суровым условиям окружающей среды.
4- Вибрационная и устойчивая к ударам: хорошая вибрационная и устойчивая к ударам, при сильных вибрациях и экстремальных температурных условиях, может поддерживать стабильную производительность соединения,подходящий для аэрокосмической промышленности, и других областях.
Применение:
1. Испытательные и измерительные приборы: обычно используются для подключения испытательных приборов и оборудования под испытанием, таких как анализаторы векторных сетей, анализаторы спектра, генераторы сигналов и т. д.В этом испытательном и измерительном оборудовании, женские соединители микрополоски BMA могут обеспечить точное соединение сигнала для обеспечения точности и надежности результатов испытаний.
2. Другие области: имеет также широкий спектр применений в некоторых миниатюрных электронных устройствах и микроволновых компонентах.фильтры и другие микроволновые устройства, они используются для подключения различных модулей цепей для обработки и передачи микроволновых сигналов.
Примечание:
У нас есть более 10 000 типов соединительных устройств (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP и т.д.), если вы не нашли используемый соединитель,Пожалуйста, свяжитесь с нами с вашими данными..
