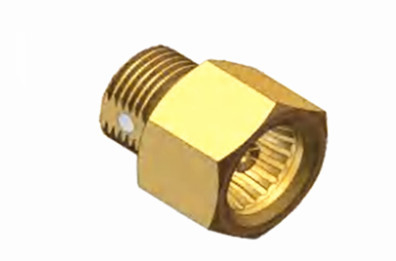

Высокопроизводительный BMA медный женский микрополосатый коаксиальный соединитель для превосходного подключения
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Product name: | BMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Выделить: | Коаксиальный соединитель RF с высокой подключительностью,Высокопроизводительный коаксиальный соединитель RF,BMA Brass RF Коаксиальный соединитель |
||
Высокопроизводительный BMA медный женский микрополосатый коаксиальный соединитель для превосходного подключения
Серия BMA представляет собой сложный соединитель с слепым матом, тщательно спроектированный и изготовленный в соответствии со строгими стандартами IEC1169-33.,Эти соединители обеспечивают надежный контакт и отличаются исключительными электрическими характеристиками.в сочетании с минимальными требованиями к пространству между точками спаривания и легкой конструкцией, что делает их идеальными для бесшовной интеграции в приложения для шасси.
Широко распространенные в модулях шасси, разъемы BMA предлагают взаимозаменяемость с международными аналогами, что облегчает быструю загрузку и выгрузку.Они превосходно справляются с безопасными соединениями коаксиальных кабелей в радиооборудовании и сложных приборах, тем самым повышая операционную эффективность и универсальность в высокочастотных системах связи.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50 Омм | |
| Диапазон частот | DC ~ 18 ГГц | |
| Номинальное напряжение | 250 VRMS (максимальный уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1000 VRMS (максимальный уровень моря) | |
| Сопротивление изоляции | ≥ 5000 МОм | |
| Сопротивление на контакт | Внешний проводник | ≤ 2,0 мОм |
| Центральный дирижер | ≤ 0,5 мОхм | |
| VSMR | ≤ 1.3 | |
Подробная информация о продукте
| Материалы и механические характеристики | |||
| Центральный дирижер | Мужчина/запри | Медь | Покрытые золотом |
| Женщина/Подставка | Сн-П бронза | Покрытые золотом | |
| Контакт устойчивости | Бериллиевая бронза | Никельное покрытие | |
| Оружие / корпус | Медь, нержавеющая стали | Никельное покрытие | |
| Изоляторы | ПТФЕ | ||
| Печатный кольцо | Силиконовый каучук | ||
| Прочность | 500 циклов | ||
| Соответствует требованиям RoHS | Да, да. |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 0.6N максимум |
| Сила разъединения | 0.6 N максимум |
Спецификация по окружающей среде:
| Операционная температура | -55 до +155°C |
| Рейтинг ИС (связанный) | IP64 |
Особенности:
1Небольшие размеры: соединители BMA имеют ультракомпактную конструкцию, которая является толкательной формой серии SMA, и их относительно небольшие размеры делают их подходящими для использования в приложениях, где пространство ограничено.
2. Надежный контакт: соединители BMA имеют слепое сдвижное соединение, в случае, если они не полностью выровнены, их также можно нажать через давление розетки в разъем для достижения сцепления,и далее через уникальную конструкцию для достижения надежного соединения.
3Отличные механические и электрические характеристики: соединители BMA имеют низкое сопротивление при контакте между внутренними и внешними проводниками, высокое сопротивление изоляции и низкий VSWR,который может обеспечить стабильность и надежность передачи сигнала.
Применение:
1Поле связи:
При строительстве базовых станций,используется для подключения различного радиочастотного оборудования и антенных систем для передачи и приема сигналов и обеспечения стабильной работы коммуникационных сетейНапример, в базовых станциях 5G BMA-коннекторы могут использоваться для подключения различных модулей и компонентов для удовлетворения требований высокочастотного и высокоскоростного передачи данных.
Он подходит для внутреннего подключения беспроводного оборудования связи, такого как сотовые телефоны, радиопередатчики и т.д.Он может реализовать надежное соединение RF-сигнала в ограниченном пространстве и обеспечить нормальную функцию связи оборудования.
2Радарная система:
В фазовых радиолокационных системах соединители BMA могут использоваться для подключения различных компонентов радиолокации, таких как антенные массивы, модули передатчика/приемника, схемы обработки сигнала и т.д.для обеспечения высокой производительности и надежности радиолокационной системыЕго слепой подключатель и слайд-ин способ подключения облегчает быстрые и точные операции подключения в сложных радиолокационных структурах.
Модулированное соединение для радиолокационной системы облегчает техническое обслуживание и модернизацию радиолокационной системы, а также улучшает гибкость и расширяемость радиолокационной системы.
Примечание:
У нас есть более 10 000 типов соединительных устройств (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP и т.д.), если вы не нашли используемый соединитель,Пожалуйста, свяжитесь с нами с вашими данными..
