Медь BMA Женщина 4-отверстие фланцевой высокопроизводительный RF коаксиальный разъем
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | BMA RF соединитель | Покрытие: | Никель/золото покрыли |
|---|---|---|---|
| Прочность: | 500 циклов | Контактный материал: | Латунь, BeCu |
| Материал: | Медь | Стандарт проектирования:: | IEC 1169-33 |
| Тип: | Прямой. | Половое положение: | Женщина |
| Выделить: | Высокопроизводительный коаксиальный соединитель RF,Латунный коаксиловый разъем RF,4-створчатый коаксиальный соединитель RF |
||

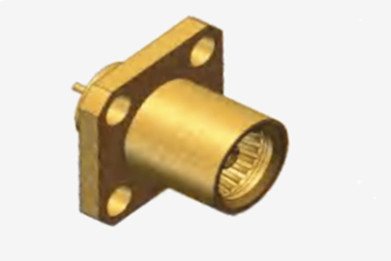

Медь BMA Женщина 4-отверстие фланцевой высокопроизводительный RF коаксиальный разъем
Серия BMA представляет собой слепой соединитель, тщательно спроектированный и изготовленный в соответствии со стандартом IEC1169-33.обеспечивает надежную связь наряду с улучшенными электрическими свойствамиОсновным преимуществом этого соединителя является его способность плавать как по оси, так и по радиалу, что облегчается минимальным пробелом между каждой точкой соприкосновения и его легкой конструкцией.что делает его идеальным для применений, требующих слепого спаривания внутри корпусов шасси.
Широко используется в модульных соединениях для шасси шкафов, серия BMA может похвастаться совместимостью с международными аналогами, позволяющими быстрое включение и выключение процедур.Эти соединители широко распространены при установке коаксиальных кабельных связей в радиочастотном оборудовании и сложных инструментах, подчеркивая их универсальность и надежность в высокочастотных коммуникациях.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50 Омм | |
| Диапазон частот | DC ~ 18 ГГц | |
| Номинальное напряжение | 250 VRMS (максимальный уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1000 VRMS (максимальный уровень моря) | |
| Сопротивление изоляции | ≥ 5000 МОм | |
| Сопротивление на контакт | Внешний проводник | ≤ 2,0 мОхм |
| Центральный дирижер | ≤ 0,5 мОхм | |
| VSMR | ≤ 1.3 | |
Подробная информация о продукте
| Материалы и механические характеристики | |||
| Центральный дирижер | Мужчина/запри | Медь | Покрытые золотом |
| Женщина/Подставка | Сн-П бронза | Покрытые золотом | |
| Контакт устойчивости | Бериллиевая бронза | Никельное покрытие | |
| Оружие / корпус | Медь, из нержавеющей стали | Никельное покрытие | |
| Изоляторы | ПТФЕ | ||
| Печатный кольцо | Силиконовый каучук | ||
| Прочность | 500 циклов | ||
| Соответствует требованиям RoHS | Да, да. |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 0.6N максимум |
| Сила разъединения | 0.6 N максимум |
Спецификация по окружающей среде:
| Операционная температура | -55 до +155°C |
| Рейтинг ИС (связанный) | IP64 |
Особенности:
1Небольшие размеры: с ультракомпактным слепым розеткой и сдвижной конструкцией, по сравнению с некоторыми другими традиционными радиочастотными коаксиальными разъемами, его размер меньше,специально предназначенные для использования в местах с ограниченным пространством, например, высокоплотные зоны интеграции в современное коммуникационное оборудование.
2Надежный контакт: может обеспечить хорошее электрическое соединение, уменьшить сопротивление контакта, обеспечить стабильность и точность передачи сигнала, уменьшить потерю сигнала и отражение.
3Отличные механические и электрические характеристики: имеет хорошую механическую прочность и стабильность, может выдерживать определенную степень физического напряжения и изменения окружающей среды.его отличные электрические характеристики, такие как высокая изоляционная устойчивость, сильное диэлектрическое напряжение, низкое напряжение VSWR и т. д., может эффективно обеспечить качество передачи высокочастотных сигналов.
Применение:
1. Строительство базовой станции: В базовых станциях мобильной связи женские микрополосы RF коаксиальных разъемов BMA используются для подключения различных радиочастотных оборудования в базовой станции, таких как усилители мощности,фильтры, антенны и т.д., чтобы обеспечить стабильную передачу сигналов и эффективную работу оборудования.Его надежная электрическая производительность и механическая стабильность могут удовлетворять требованиям длительной работы и высокой нагрузки на базовой станции.
2. Система микроволновой связи: в микроволновой системе связи соединитель может быть использован для подключения микроволновых модулей приемопередатчиков, миксеров,соединители и другие микроволновые устройства для передачи и обработки микроволновых сигналов.
3. Спутниковая связь Земная станция: В системе спутниковой связи женский микрополосатый RF коаксиальный разъем BMA используется для подключения RF устройств передней части Земной станции,например, усилитель низкого шума, конвертер вверх/вниз, питатель антенны и т.д., а также другое оборудование, связанное со спутниковой связью, для обеспечения качества принимаемых и передаваемых спутниковых сигналов.
Примечание:
У нас есть более 10 000 типов соединительных устройств (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP и т.д.), если вы не нашли используемый соединитель,Пожалуйста, свяжитесь с нами с вашими данными..
