500 циклов Прочность BMA Нержавеющая сталь Женщина RF Коаксиальный разъем с микрополоской Стандарт IEC 1169-33
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | BMA RF соединитель | Покрытие: | Никель/золото покрыли |
|---|---|---|---|
| Прочность: | 500 циклов | Контактный материал: | Латунь, BeCu |
| Материал: | Нержавеющая сталь | Стандарт проектирования:: | IEC 1169-33 |
| Тип: | Прямой. | Половое положение: | Женщина |
| Выделить: | IEC 1169-33 RF Коаксиальный соединитель,500 циклов Прочность Коаксиальный соединитель RF,Конструкция микрополоски RF Коаксиальный соединитель |
||

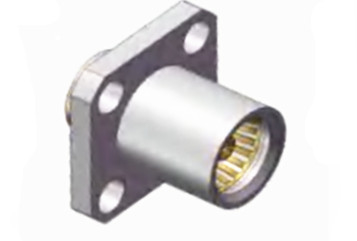

BMA Нержавеющая сталь женский коаксиальный соединитель RF с микролентой
Коннекторы серии BMA, разработанные и изготовленные в соответствии со стандартами IEC1169-33, имеют новую конструкцию пружинной пластины, которая обеспечивает надежный контакт и улучшенные электрические свойства.Эти соединители предлагают уникальное преимущество осевых и радиальных плавательных возможностей, в сочетании с минимальным расстоянием между каждой точкой соединения и легкой структурой, что делает их идеальными для применения слепого соединения в шасси и шкафу.Широко используется в модульных соединениях для таких сборов, серия BMA является взаимозаменяемой с международными аналогами, что облегчает быстрое присоединение и отсоединение.Они часто используются для установки коаксиальных кабельных соединений в радиоустройствах и приборах..
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50 Омм | |
| Диапазон частот | DC ~ 18 ГГц | |
| Номинальное напряжение | 250 VRMS (максимальный уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1000 VRMS (максимальный уровень моря) | |
| Сопротивление изоляции | ≥ 5000 МОм | |
| Сопротивление на контакт | Внешний проводник | ≤ 2,0 мОхм |
| Центральный дирижер | ≤ 0,5 мОхм | |
| VSMR | ≤ 1.3 | |
Подробная информация о продукте
| Материалы и механические характеристики | |||
| Центральный дирижер | Мужчина/запри | Медь | Покрытые золотом |
| Женщина/Подставка | Сн-П бронза | Покрытые золотом | |
| Контакт устойчивости | Бериллиевая бронза | Никельное покрытие | |
| Оружие / корпус | Медь, из нержавеющей стали | Никельное покрытие | |
| Изоляторы | ПТФЕ | ||
| Печатный кольцо | Силиконовый каучук | ||
| Прочность | 500 циклов | ||
| Соответствует требованиям RoHS | Да, да. |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 0.6N максимум |
| Сила разъединения | 0.6 N максимум |
Спецификация по окружающей среде:
| Операционная температура | -55 до +155°C |
| Рейтинг ИС (связанный) | IP64 |
Особенности:
1Слепое сдвижное соединение: этот тип соединения не только удобен и быстрый, но и избегает неудобств и проблем, которые могут возникнуть из-за нитевых соединений,Например, трудность затягивания нитей в узком пространстве., и т. д. и в то же время уменьшает риск ненадежных соединений из-за износа или ослабления нити.
2Высокая степень стандартизации: соединители BMA следуют соответствующим международным стандартам и нормам для проектирования и производства,обеспечение хорошей взаимозаменяемости и совместимости между соединителями BMA, произведенными различными производителями, что способствует универсальности и совместимости продукции.
Применение:
Приборы для испытаний и измерений
1Спектроанализатор: Спектроанализатор используется для измерения спектральных характеристик сигналов,его входные и выходные порты должны использовать коаксиальные соединители для подключения оборудования под испытательными и испытательными кабелями..BMA женские микрополосы RF коаксиальные разъемы могут обеспечить хорошее совпадение сигнала и низкую потерю, чтобы улучшить точность измерений анализатора спектра.
2.Векторный сетевой анализатор: векторные сетевые анализаторы используются для измерения сетевых параметров, таких как параметры рассеяния, импеданс и т. д.,и требуют радиочастотного коаксиального разъема для подключения испытуемой сети к испытательному приборуЖенские коаксиальные соединители микрополоски BMA обеспечивают стабильную передачу сигнала и точные результаты измерений.
Примечание:
У нас есть более 10 000 типов соединительных устройств (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP и т.д.), если вы не нашли используемый соединитель,Пожалуйста, свяжитесь с нами с вашими данными..
