Экономия пространства или высокочастотный RF соединитель герметически герметизированный CSMP / SMPS мужской соединитель для сварки печатных плат

Введение продукта:

Компактный или высокочастотныйРазъем RF CSMP/SMPS типа «папа» для монтажа на печатную плату

Разъем RF CSMP, также называемый SMPS, с центральным проводником из позолоченного сплава Ковар обеспечивает стабильную и надежную передачу сигнала в широком диапазоне частот от 0,04 ГГц до 40 ГГц. Это делает его идеальным для высокочастотных приложений, требующих точности и стабильности.

С сопротивлением изоляции ≥2000 МОм,CSMPРазъем RF минимизирует потери сигнала и сохраняет целостность сигнала даже в сложных условиях, что способствует его общей надежности и производительности в критически важных ВЧ-системах.

Разработанный с импедансом 50 Ом, разъем RF CSMP согласовывает импеданс подключенных компонентов, уменьшая отражения и искажения сигнала для оптимальной передачи сигнала и максимальной эффективности ВЧ-системы.

Компактный форм-фактор разъема RF CSMP, также известного как Supper micro SMP, меньше, чем у SSMP (mini smp, smpm), что делает его идеальным для приложений, требующих экономии места. Его небольшой размер поддерживает высокоплотные установки без ущерба для производительности, предлагая универсальное решение для современных ВЧ-систем.

В заключение, разъем RF CSMP сочетает в себе превосходные материалы, точное проектирование и высокопроизводительные возможности, что делает его идеальным выбором для различных ВЧ-приложений. Будь то для помещений с ограниченным пространством или для высокочастотных приложений, разъемы RF SSMP и CSMP обеспечивают надежное соединение и исключительную целостность сигнала.

Особенности:

• Supper micro SMP Мини-тип SMP: Идеально подходит для приложений, требующих компактного и легкого решения для разъемов. Его миниатюрный размер идеально подходит для помещений с ограниченным пространством.
• Высококачественная конструкция: Произведено в Сиане, Китай, с прочным внешним проводником из сплава Ковар с золотым покрытием, обеспечивающим отличную проводимость и надежность.
• Широкий диапазон частот: Подходит для высокочастотных приложений в диапазоне от 0,04 ГГц до 40 ГГц.
• Герметичность: Номинал 1,01325 X 10-3 Па.см3/с, обеспечивающий плотное уплотнение для предотвращения утечки газов или жидкостей, что делает его идеальным для сред, требующих высокой защиты от факторов окружающей среды.
• Превосходная изоляция: Стеклянный (зеленый) изолятор, обладающий отличными изоляционными свойствами для надежной работы в сложных условиях.

Технические параметры:

Габаритные размеры Разъем RF CSMP/SMPS типа «папа» для монтажа на печатную плату :

Решение «плата к плате»:

Разъем RF CSMP типа «папа» (полная фиксация) + адаптер CSMP типа «мама» + разъем CSMP типа «папа» (гладкий канал)

Применение:

Герметичный разъем RF CSMP универсален и может использоваться в:Аэрокосмическая промышленность

• Телекоммуникации
• Авиация
• Навигация
• Спутник
• Радар
• Промышленность и электроника
• Его миниатюрный размер, широкий диапазон частот и герметичность делают его надежным выбором для требовательных сред.

Индивидуализация:

Услуги по индивидуализации продукта для разъема RF CSMP:

Доступны услуги по индивидуализации продукта для мини-типа SMP, мини-размера SMP и мини-размера SMP.

Минимальный объем заказа: 200 шт.

Упаковка и доставка:

Этот разъем RF CSMP тщательно упакован для обеспечения безопасной доставки к вашей двери.

Упаковка:

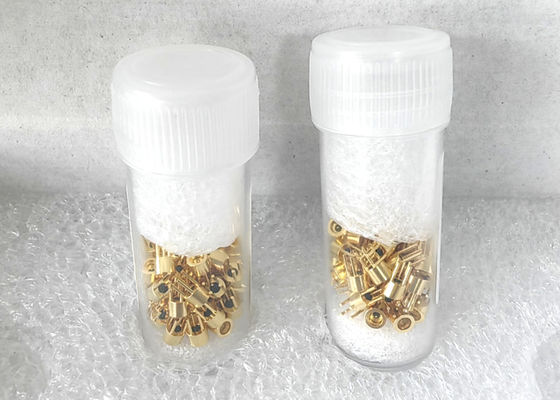

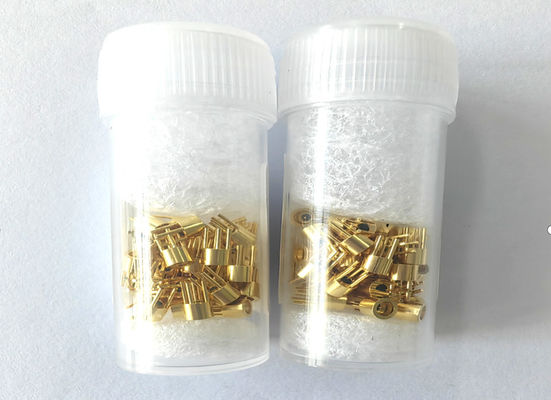

50 шт./пластиковая бутылкаРазмер внешней коробки:

21,5*15,5*12 см (0,040 м3)Примечание: Внешняя коробка может вмещать две маленькие коробки
