9.84-15ГГц WR75 до SMA Женский конец пуска волновод к коаксовому адаптеру Brass SMA/BJ120-KFE
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | WR75 Водопровод к коаксовым адаптерам | Материал: | латунь |
|---|---|---|---|
| Покрытие: | Покрыто золотом | Диапазон частот: | 9.84 ГГц-15 ГГц |
| Коннектор: | СМА Женский | Взрыв: | 1.25 |
| Размер волновода: | WR75 | Форма тела: | Конец запуска |
| Выделить: | Медленный волновод к коаксовому адаптеру,Конец пуска волновод к коаксному адаптеру,15 ГГц Водопровод к коаксовому адаптеру |
||
9.84GHz~15GHz WR75 к SMA Женский конец пуска волновода к коаксному адаптеру
Частотаадаптеры с волноводом на коаксовыеобрабатываетсяЭлитная электронная(ELT) покрытие5.4 ГГц-110 ГГц. С высокой надежностью, небольшими размерами и отличными характеристиками, он широко используется в микроволновом и миллиметровом оборудовании для измерения волн.стандартные прямоугольные и двойные волноводы, и нестандартные волноводы могут быть настроены в соответствии с требованиями пользователя.N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 и микрополоски. Волноводные коаксиальные адаптеры делятся на два типа: конечный запуск и прямоугольный запуск с ориентации интерфейса.конструкция высокой мощности.
СпецификацияSMA/BJ120-KFE:
| Наименование продукта | WR75 к SMA женский волновод к коаксиальным адаптерам |
| Модель No. | SMA/BJ120-KFE |
| Коаксиальный тип | SMA Женщина |
| Размер волновода | WR75 |
| Форма тела | Конец запуска |
| Диапазон частот | 9.84ГГц-15ГГц |
| Импеданс SMA | 50 Омм |
| VSWR | 1.25 |
Преимущества:
-Наши адаптеры с волноводами имеют высокую надежность, миниатюрный размер и отличную производительность и т.д., что делает их широко используемыми в микроволновых измерительных и миллиметровых устройствах и т.д.

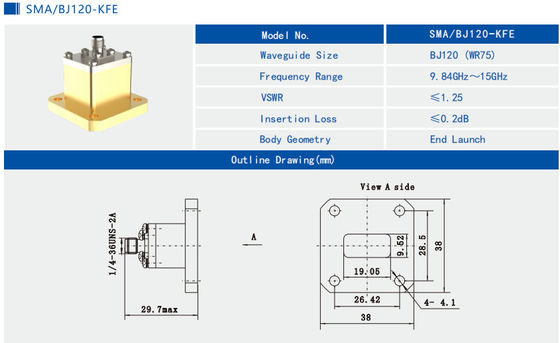

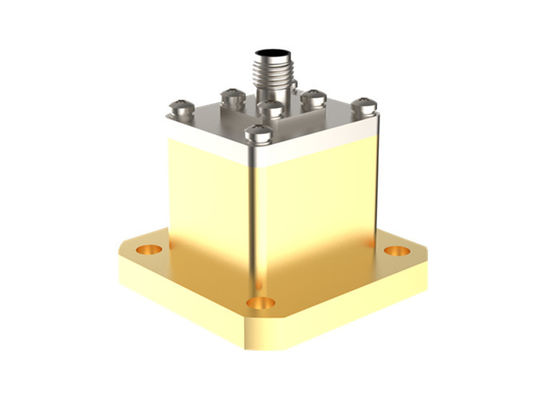

Контурный рисунок и фотографииWR75 к SMA женский волновод к коаксиальному адаптеруSMA/BJ120-KFE:
СвязанныеSMA женский волновод к коаксовым адаптерам из Elite Electronic.
| Номер модели | Описание | Примечание |
| SMA/BJ100-KFE2 | WR90 к SMA женские адаптеры прямого угла | 8.2 ГГц ~ 12.5 ГГц |
| SMA/BJ100-KF6 | WR90 до SMA женского полапрямой уголадаптеры | 8.2 ГГц ~ 12.5 ГГц |
| SMA/BJ120-KF6 | Женские адаптеры прямоугольного типа WR75 на SMA | 9.84 ГГц ~ 15 ГГц |
| SMA/BJ140-KFE | Адаптеры для запуска женского конца WR62 на SMA | 11.9 ГГц ~ 18 ГГц |
| SMA/BJ140-KF15 | WR62 к SMA женские адаптеры прямого угла | 11.9 ГГц ~ 18 ГГц |
| SMA/BJ180-KFE5 | Адаптеры для запуска женского конца WR51 на SMA | 14.5 ГГц ~ 22 ГГц |
| SMA/BJ180-KF2 | WR51 к SMA женские адаптеры прямого угла | 14.5 ГГц ~ 22 ГГц |
Ссылки на стандарты волноводов
| Китайские стандарты | Международные стандарты | Диапазон частот (GHz) |
| BJ84 | WR112 | 6.57-9.99 |
| BJ100 | WR90 | 8.20 - 12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9 ~ 18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6 ~ 26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3 ~ 40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2-59.6 |
| BJ620 | WR14 | 49.8-75.8 |
| BJ740 | WR12 | 60.5-91.9 |
| BJ900 | WR10 | 73.8~112 |
Примечание:
У нас более 1000 видовВодопровод к коаксиальным адаптерамдля выбора, если адаптер, который вы используете, не найден, пожалуйста, свяжитесь с нами с вашими данными.Размер ODM приветствуется.
