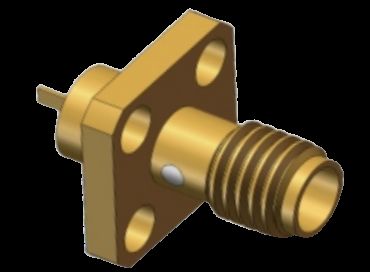

SSMA Female RF Coaxial Connector 4 Hole Flange Mount with Microstirp Flat 18 ГГц 50Ω
|
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | SSMA Женский микрополосковый разъем | Модель: | SSMA-KFD4 |
|---|---|---|---|
| Частотный диапазон: | 00,3 МГц-18 ГГц | Импеданс: | 50Ω |
| Оцененное напряжение: | 250 В | DWV: | 750 В |
| Сопротивление изоляции: | ≥ 5000 МΩ | Центральный дирижер: | Сплав меди, покрытый золотом |
| Внешний проводник: | Сплав меди, покрытый золотом | Метод держателя: | 4 Вставка на фланце |
| Изоляторы: | PTFE | Образцы: | На складе, доступно |
| Выделить: | коаксиловый разъем 50Ω RF,Коаксиальный соединитель 18 ГГц,Коаксиальный соединитель RF женского типа SSMA |
||
4 отверстия фланцевая монтаж SSMA / Mini SMA RF Коаксный микропривод до 18 ГГц с металлической выпуклой поверхностью
Спецификации продукции
| Позиции | Стоимость |
|---|---|
| Наименование продукта | SSMA Женский микроприемник |
| Модель | SSMA-KFD4 |
| Диапазон частот | 00,3 МГц-18 ГГц |
| Импеданс | 50Ω |
| Номинальное напряжение | 250 В |
| DWV | 750 В |
| Сопротивление изоляции | ≥ 5000 МΩ |
| Центральный дирижер | Сплав меди, покрытый золотом |
| Внешний проводник | Сплав меди, покрытый золотом |
| Метод монтажа | 4 Вставка на фланце |
| Изоляторы | ПТФЕ |
| Образцы | На складе, доступно |
Обзор продукции
Коаксиальные соединители серии SSMA RF представляют собой компактные версии стандарта интерфейса SMA, примерно на 70% меньшие по размеру, чем традиционные соединители SMA.
- Компактный размер с широкой частотной полосой
- Высокие механические и электрические характеристики
- Высокая надежность в требовательных приложениях
- Сцепление с нитью (10-36UNF-2)
- Характерное импеданс 50Ω
- Работа на частоте до 30 ГГц
Размеры интерфейса
4 Размеры монтажа фланца отверстия
Ориентировочные размеры для модели SSMA-KFD4 (Единицы: мм).3 мм) и микрополосы плоских спецификаций (2Максимальная длина 0,7 мм, размер 0,88 мм × 0,2 мм).
Примечание: микрополоска плоская параллельна любой стороне фланца.
Прочая модель:
Заявления
Идеально подходит для высокоточной передачи микроволнового сигнала в:
- Системы микроволновой связи
- Измерительное оборудование
- Приложения в аэрокосмической отрасли
- Радарные системы
- Электроника
Упаковка и перевозка
Опаковка:Каждый соединитель тщательно упаковывается в защитные коробки для обеспечения безопасного транзита. Перевозка:Мы пользуемся надежными курьерскими службами с номерами отслеживания для всех грузов.
Перевозка:Мы пользуемся надежными курьерскими службами с номерами отслеживания для всех грузов.Примечание:Для других аналогичных моделей соединителей для крепления фланца, пожалуйста, проверьте наш каталог.
