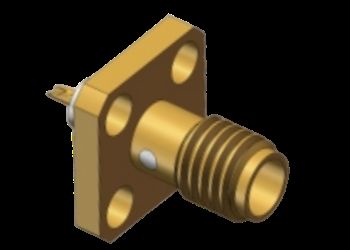

Прямая SSMA женский RF Коакси-коннектор 4 отверстия Фланцевая монтажная микрострипта с сварной чашей
|
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | SSMA Женский микрополосковый разъем | Модель: | SSMA-KFD14 |
|---|---|---|---|
| Частотный диапазон: | 00,3 МГц-18 ГГц | Импеданс: | 50Ω |
| Номинальное напряжение: | 250 В | DWV: | 750 В |
| Устойчивость к изоляции: | ≥ 5000 МΩ | Центральный дирижер: | Сплав меди, покрытый золотом |
| Внешний проводник: | Сплав меди, покрытый золотом | Метод держателя: | 4 Вставка на фланце |
| Изоляторы: | PTFE | Примечание: | Микрошпалка с солодочным стаканом |
| Образцы: | На складе, доступно | ||
| Выделить: | Коаксиальный соединитель микрополоски,Коаксиальный соединитель RF для сварки чашки |
||
4 -я отверстие фланцевое крепление SSMA / MINI SMA RF COAX COAXМикрополосс приповской чашкой до 18 ГГц с изоляционной выпуклой поверхностью
Спецификации продукта
| Предметы | Ценить |
|---|---|
| Название продукта | SSMA SSMA Женский разъем микрополосков |
| Модель | SSMA-KFD14 |
| Частотный диапазон | 0,3 МГц-18 ГГц |
| Импеданс | 50 Ом |
| Оцененное напряжение | 250 В. |
| DWV | 750 В. |
| Устойчивость к изоляции | ≥5000 мОм |
| Центральный дирижер | Медный сплав, золото |
| Внешний дирижер | Медный сплав, золото |
| Метод монтирования | 4 -луночное крепление фланца |
| Изоляторы | PTFE |
| Образцы | В складе, доступно |
Обзор продукта
Коаксиальные разъемы серии SSMA -серии RF представляют собой компактные версии стандарта интерфейса SMA, примерно на 70% больше традиционных разъемов SMA. Эти разъемы функционируют:
- Компактный размер с широкой частотой полосы пропускания
- Превосходная механическая и электрическая производительность
- Высокая достоверность в требовательных приложениях
- Резьбое соединение (10-36UNF-2)
- Характерный импеданс 50 Ом
- Частотная операция до 30 ГГц
Размеры интерфейса
SSMA 4 отверстия фланцевой крепление RF Coaxi Connector mIcrostrip с приповной чашкойРазмеры
Размеры наброска для модели SSMA-KFD14 (Блок: MM).
Другая модель с чашкой припоя
SSMA 4 отверстия фланцевой крепление RF Coaxial Connector mIcrostrip с приповной чашкойРазмеры
SSMA 2 отверстие фланцевое крепление RF Coaxial Connector mIcrostrip с приповной чашкойРазмеры
Примечание: Микропонимая с приповной чашкой.
Приложения
Идеально подходит для высокой передачи микроволнового сигнала в:
- Микроволновые системы связи
- Измерительное оборудование
- Аэрокосмические приложения
- Радиолокационные системы
- Электронные поля
Упаковка и доставка
Упаковка:Каждый разъем крепления фланца SSMA тщательно упакован в защитные коробки для обеспечения безопасного транспорта. Перевозки:Мы используем надежные курьерские услуги с отслеживанием номеров, предусмотренных для всех поставки.
Перевозки:Мы используем надежные курьерские услуги с отслеживанием номеров, предусмотренных для всех поставки.Примечание:Для других подобных моделей разъема фланца, пожалуйста, проверьте наш каталог. В то время как некоторые модели находятся в наличии, все могут быть изготовлены быстро для модели в каталоге.
