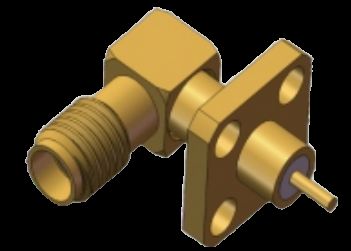

RA SSMA Jack/Female RF Coax Microstrip Connector 4 Hole Flange Mount До 18 ГГц
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | Женский разъем SSMA | Модель: | SSMA-KWFD1 |
|---|---|---|---|
| Частотный диапазон: | 0,3 МГц-18 ГГц | Импеданс: | 50 Ом |
| Номинальное напряжение: | 250В | ДВВ: | 750В |
| Сопротивление изоляции: | ≥5000МОм | Метод крепления: | Фланцевое крепление с 4 отверстиями |
| Центральный дирижер: | Медный сплав, позолоченный | Внешний проводник: | Медный сплав, позолоченный |
| Винт: | 10-36УНС-2 | Изоляторы: | ПТФЭ |
| Образцы: | В наличии, в наличии | ||
| Выделить: | РЧ-коннектор 18 ГГц,Радиочастотный соединитель с микролентой,Радиочастотный соединитель с 4 отверстиями |
||
4-отверстий фланец с прямым углом SSMA / Mini SMA RF коаксиальный микрополосковый разъем до 18 ГГц
Спецификации продукта
| Элементы | Значение |
|---|---|
| Название продукта | RA SSMA Female Microstrip Connector |
| Модель | SSMA-KWFD1 |
| Диапазон частот | 0,3 МГц-18 ГГц |
| Импеданс | 50 Ом |
| Номинальное напряжение | 250 В |
| DWV | 750 В |
| Сопротивление изоляции | ≥5000 МОм |
| Центральный проводник | Медный сплав, позолоченный |
| Внешний проводник | Медный сплав, позолоченный |
| Метод монтажа | 4-отверстий фланец |
| Изоляторы | PTFE |
| Образцы | В наличии, доступны |
Обзор продукта
Прямоугольные RF-разъемы SSMA представляют собой компактные версии стандарта интерфейса SMA, примерно на 70% меньше традиционных разъемов SMA. Эти разъемы имеют:
- Компактный размер с широкой полосой пропускания частот
- Превосходные механические и электрические характеристики
- Высокая надежность в требовательных приложениях
- Резьбовое соединение (10-36UNF-2)
- Характеристический импеданс 50 Ом
- Рабочая частота до 30 ГГц
Размеры интерфейса
SSMA с прямым углом, 4-отверстий фланец, SSMA RF-разъемы, размеры
Габаритные размеры модели SSMA-KWFD1 (единица измерения: мм).
Другие модели SSMA RF-разъемов с прямым углом и 4-отверстий фланцем:
Применения
Идеально подходит для высокоточного передачи микроволновых сигналов в:
- Системы микроволновой связи
- Измерительное оборудование
- Аэрокосмические приложения
- Радарные системы
- Электронные поля
Упаковка и доставка
Упаковка: Каждый RF-разъем SSMA с прямым углом и 4-отверстий фланцем тщательно упаковывается в защитные картонные коробки для обеспечения безопасной транспортировки.
Доставка: Мы используем надежные курьерские службы с предоставлением номеров отслеживания для всех отгрузок.
Примечание: Для других аналогичных моделей разъемов с прямым углом и фланцевым креплением, пожалуйста, проверьте наш каталог. Хотя некоторые модели есть в наличии, все могут быть быстро произведены в соответствии с требованиями заказчика.
