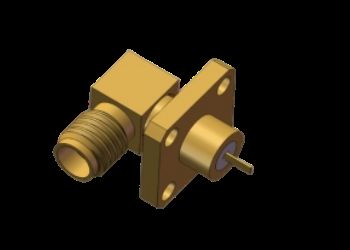

Правый угол SSMA Jack/Female RF Коаксиальный соединитель 4 отверстия Фланцевая установка, микрополоса плоская
|
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | РА SSMA женский микроприемник | Модель: | SSMA-KWFD18 |
|---|---|---|---|
| Частотный диапазон: | 00,3 МГц-18 ГГц | Импеданс: | 50Ω |
| Оцененное напряжение: | 250 В | DWV: | 750 В |
| Сопротивление изоляции: | ≥ 5000 МΩ | Центральный дирижер: | Сплав меди, покрытый золотом |
| Внешний проводник: | Сплав меди, покрытый золотом | Метод держателя: | 4 Вставка на фланце |
| Микроштрипы: | Плоский размер 0.2×φ0.88 | Винт: | 10-36UNS-2 |
| Изоляторы: | PTFE | ||
| Выделить: | Микрострип плоский RF-коннектор,SSMA Jack RF Коаксиальный соединитель,Радиочастотный соединитель с 4 отверстиями |
||
4 отверстия фланцевая установка правого угла SSMA / Mini SMA RF Коаксиальный микрополосатый плоский разъем до 18 ГГц
Спецификации продукции
| Позиции | Стоимость |
|---|---|
| Наименование продукта | RA SSMA Женский микрополосатый соединитель |
| Модель | SSMA-KWFD18 |
| Диапазон частот | 00,3 МГц-18 ГГц |
| Импеданс | 50Ω |
| Номинальное напряжение | 250 В |
| DWV | 750 В |
| Сопротивление изоляции | ≥ 5000 МΩ |
| Центральный дирижер | Сплав меди, покрытый золотом |
| Внешний проводник | Сплав меди, покрытый золотом |
| Метод монтажа | 4 Вставка на фланце |
| Изоляторы | ПТФЕ |
| Образцы | На складе, доступно |
Обзор продукции
Коаксиальные соединители серии Right Angle SSMA RF являются компактными версиями стандарта интерфейса SMA, примерно на 70% меньше традиционных соединителей SMA.
- Компактный размер с широкой частотной полосой
- Высокие механические и электрические характеристики
- Высокая надежность в требовательных приложениях
- Сцепление с нитью (10-36UNF-2)
- Характерное импеданс 50Ω
- Работа на частоте до 30 ГГц
Размеры интерфейса
SSMA Правый угол 4 отверстия фланцевые монтажные разъемы с плоскими размерами микрополоски SSMA-KWFD18 (единица: мм).
Другие нержавеющая сталь с четырех отверстий фланцевой монтаж правого угла SSMA микрополоса плоские разъемы модели: SSMA-KWFD61G
Заявления
Идеально подходит для высокоточной передачи микроволнового сигнала в:
- Системы микроволновой связи
- Измерительное оборудование
- Приложения в аэрокосмической отрасли
- Радарные системы
- Электроника
Упаковка и перевозка
Опаковка:Каждый SSMA соединитель с 4-мя отверстиями, установленный на фланце, аккуратно упакован в защитные коробки для обеспечения безопасного транзита. Перевозка:Мы пользуемся надежными курьерскими службами с номерами отслеживания для всех грузов.
Перевозка:Мы пользуемся надежными курьерскими службами с номерами отслеживания для всех грузов.Примечание:Для других аналогичных моделей соединителей прямоугольного монтажа фланца, пожалуйста, проверьтенаш каталогХотя некоторые модели находятся на складе, все они могут быть произведены быстро, чтобы удовлетворить требования клиентов.
