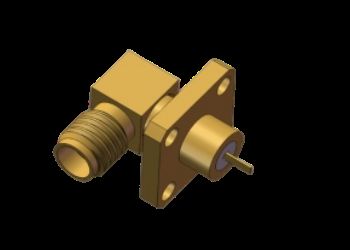

Прямоугольный разъем SSMA Jack Female RF Coaxial 4-отверстия фланцевое крепление с микрополосковой плоской поверхностью для телекоммуникаций
|
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | РЧ-разъемы ССМА | Стиль: | Прямой угол |
|---|---|---|---|
| Модель: | ССМА-KWFD18 | Частотный диапазон: | 0,3 МГц-18 ГГц |
| Импеданс: | 50 Ом | Номинальное напряжение: | 250В |
| ДВВ: | 750В | Сопротивление изоляции: | ≥5000МОм |
| Центральный дирижер: | Медный сплав, позолоченный | Внешний проводник: | Медный сплав, позолоченный |
| Метод крепления: | Фланцевое крепление с 4 отверстиями | Микрополосковая плоская: | Плоский размер 0,2×φ0,88 |
| Винт: | 10-36УНС-2 | Изоляторы: | ПТФЭ |
| Приложение: | Спутниковая связь, телекоммуникации, электроника | ||
| Выделить: | Микрострип плоский RF-коннектор,SSMA Jack RF Коаксиальный соединитель,Радиочастотный соединитель с 4 отверстиями |
||
4-отверстий фланец, угловой разъем SSMA / Mini SMA RF Coax Microstrip Flat до 18 ГГц
Спецификации продукта
| Элементы | Значение |
|---|---|
| Название продукта | Угловой разъем SSMA Female Microstrip Flat |
| Модель | SSMA-KWFD18 |
| Диапазон частот | 0,3 МГц-18 ГГц |
| Импеданс | 50 Ом |
| Номинальное напряжение | 250 В |
| Испытательное напряжение | 750 В |
| Сопротивление изоляции | ≥5000 МОм |
| Центральный проводник | Медный сплав, позолоченный |
| Внешний проводник | Медный сплав, позолоченный |
| Метод крепления | 4-отверстий фланец |
| Изоляторы | PTFE |
| Образцы | В наличии, доступны |
Обзор продукта
Угловые ВЧ-разъемы SSMA представляют собой компактные версии стандарта интерфейса SMA, примерно на 70% меньше традиционных разъемов SMA. Эти разъемы имеют:
- Компактный размер с широкой полосой пропускания
- Превосходные механические и электрические характеристики
- Высокая надежность в требовательных приложениях
- Резьбовое соединение (10-36UNF-2)
- Характеристический импеданс 50 Ом
- Рабочая частота до 30 ГГц
Размеры интерфейса
Угловые разъемы SSMA с 4-отверстиями фланца и плоским микрополосковым разъемом SSMA SSMA-KWFD18 (единица измерения: мм).
Другие модели угловых разъемов SSMA с 4-отверстиями фланца из нержавеющей стали: SSMA-KWFD61G
Применение
Идеально подходит для высокоточного передачи микроволновых сигналов в:
- Системы микроволновой связи
- Измерительное оборудование
- Аэрокосмические приложения
- Радиолокационные системы
- Электронные поля
Упаковка и доставка
Упаковка: Каждый угловой разъем SSMA с 4-отверстиями фланца тщательно упаковывается в защитные картонные коробки для обеспечения безопасной транспортировки.
Доставка: Мы используем надежные курьерские службы с предоставлением номеров отслеживания для всех отгрузок.
Доставка: Мы используем надежные курьерские службы с предоставлением номеров отслеживания для всех отгрузок.
Примечание: Другие аналогичные модели угловых разъемов с фланцевым креплением можно найти в нашем каталоге. Хотя некоторые модели есть в наличии, все они могут быть быстро произведены в соответствии с требованиями заказчика.
