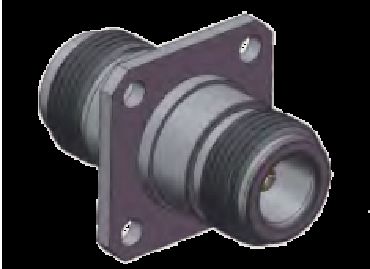

Copper Alloy Nickel Plating N Type 4 Hole Flange Panel Mount Jack to Jack Adapter 11GHz
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Материал: | Медный сплав | Пол: | Джек Джек |
|---|---|---|---|
| Название продукта: | Переходник типа N от разъема к разъему | Ключевые слова: | 4 соединители для панелей с отверстиями |
| Элемент: | Коаксиальный адаптер | Приложение: | РФ |
| Поверхностное покрытие: | Никелевое покрытие | Частота: | 11 ГГц |
| Выделить: | Copper alloy N type flange adapter,Nickel plating RF coaxial connector,4 hole panel mount jack adapter |
||
Медные сплавы с никелевым покрытием, разъемы типа N, прямые, с 4 отверстиями, фланцевое крепление, от разъема к разъему, коаксиальные адаптеры до 11 ГГц
Введение продукта
Разъем типа N — это резьбовой разъем средней мощности, отличающийся высокой надежностью, устойчивостью к вибрации и исключительными механическими и электрическими характеристиками. Он специально разработан для подключения ВЧ-кабелей или микрополосковых линий в ВЧ-цепях СВЧ-оборудования и систем цифровой связи.
Обладая широким диапазоном частот, превосходными характеристиками и увеличенным сроком службы, этот разъем широко используется в радиооборудовании и приборах, работающих в условиях вибрации или суровых условий окружающей среды. Он также часто применяется в наземных системах передачи для коаксиальных ВЧ-кабелей. Его резьбовая конструкция делает его особенно подходящим для сценариев, требующих высоких уровней защиты, а также для сред, где другие разъемы не соответствуют строгим требованиям к температуре, давлению или вибрации.
Технические характеристики
| Модель продукта | N-KFK |
|---|---|
| Технические | Материалы и отделка |
| Импеданс: 50 Ом | Центральный проводник: медный сплав, золотое покрытие |
| Рабочее напряжение: 1500 В | Внешний проводник: медный сплав, золотое покрытие |
| Сопротивление изоляции: >5000 МОм | Диэлектрик изоляции: ПТФЭ |
| Температура: Рабочая температура: -55℃~+125℃ Температура хранения: -55℃~+125℃ | |
| Диапазон частот: 0,3 МГц~11 ГГц | |
Принципиальная схема
Ключевые особенности
- Высокая универсальность: подходит для различных ВЧ и СВЧ устройств и систем
- Широкий диапазон частот: поддерживает частоты сигналов от 0 до 11 ГГц (улучшенные версии до 18 ГГц)
- Простота использования: метод подключения «вставляется» для легкого подключения и отключения, многоразовый
- Высокая надежность: отличная прочность и характеристики интермодуляции
- Высокая механическая прочность: выдерживает высокие мощности, высокое напряжение и высокочастотные среды
- Высокая устойчивость к старению: сохраняет стабильную работу в суровых условиях
- Отличный контакт и передача сигнала: низкое контактное сопротивление обеспечивает превосходное качество сигнала
- Высокая атмосферостойкость: система блокировки винтом среднего размера обеспечивает отличную атмосферостойкость
Применение
- Измерительные приборы
- Автомобильная промышленность
- Спутниковая связь
- Компьютеры/ЛВС
- Телекоммуникации
- Авионика, радары
- Телекоммуникационные системы
- Навигационные системы
- Исследовательские центры
- Спутниковая связь
Упаковка (для справки)
