Подробное описание продукта
| Название продукта: | SMA RF соединитель | Модель: | СМА-КФД376 |
|---|---|---|---|
| Частотный диапазон: | 0,3 МГц-18 ГГц | Импеданс: | 50 Ом |
| ДВВ: | 750В | Сопротивление изоляции: | ≥5000МОм |
| Центральный дирижер: | Медный сплав, позолоченный | Внешний проводник: | Медный сплав, позолоченный |
| Метод крепления: | фланцевое крепление с 2 отверстиями | Пол: | Мужской |
| Изоляторы: | ПТФЭ | Приложение: | Радиочастотное испытательное приспособление, шасси, телекоммуникации |
| Выделить: | RF-разъем 18 ГГц sma,SMA-разъем с 2 отверстиями для фланцевого крепления,Разъем для испытательного приспособления РЧ 50 Ом |
||

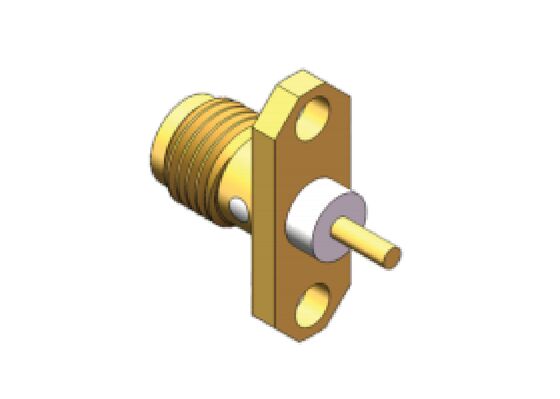

Медный сплав, гнездо, 2 отверстия, фланцевое крепление, ВЧ-разъем SMA до 18 ГГц
Описание продукта
ВЧ-разъем SMA - это чрезвычайно широко используемый миниатюрный резьбовой ВЧ-коаксиальный разъем. Он встречается в различном коммуникационном оборудовании и измерительных приборах.
Основные характеристики ВЧ-разъема SMA:
1) Компактный размер, экономия пространства
Являясь ультраминиатюрным разъемом, ВЧ-разъем SMA примерно вдвое меньше традиционного разъема N-типа (примерно 1/5 его объема) и чрезвычайно легкий. Это делает его идеальным для использования в электронных устройствах с ограниченным пространством и высокими требованиями к плотности монтажа, таких как печатные платы, микромодули и портативные приборы.
2) Широкий диапазон частот, отличная производительность
Это одно из самых больших преимуществ ВЧ-разъема SMA. Он имеет чрезвычайно широкий рабочий диапазон частот, обычно до 0-18 ГГц, а некоторые высококачественные или специально разработанные модели могут достигать даже 26,5 ГГц. Он может эффективно снижать отражение и потери при передаче высокочастотных сигналов, обеспечивая целостность сигнала.
3) Высокая надежность ВЧ-разъема SMA
В отличие от байонетного соединения разъемов BNC, ВЧ-разъем SMA использует резьбовой механизм блокировки. Эта конструкция обеспечивает очень прочное соединение с отличной устойчивостью к вибрации и ударам, что может эффективно предотвратить случайное ослабление в суровых условиях и гарантировать долгосрочную стабильность соединения.
Технические данные
Габаритные размеры: Медный сплав, позолоченный, гнездо, 2 отверстия, фланцевое крепление, ВЧ-разъем SMA до 18 ГГц
Применение
Xi'an Elite Electronics является ведущим производителем системных решений для межсоединений, обслуживающим такие отрасли, как:
- Аэрокосмическая промышленность
- Авиация
- Навигация
- Радиолокационные системы
- Связь
- Измерительное оборудование
- Электроника
Наши продукты используют премиальные материалы и строгие производственные процессы для обеспечения долговечности и надежности в суровых условиях.
Упаковка и доставка
Упаковка: Каждый ВЧ-разъем SMA из медного сплава надежно упаковывается в прочную картонную коробку с пенопластовой прокладкой для предотвращения повреждений при транспортировке.
