Коннектор серии J30J прямоугольный с 37 контактами женский разъем с длиной провода 300 мм для радиолокационной системы

Оставьте нам сообщение
Сертификация
КИТАЙ Xi'an Elite Electronics Co., Ltd. Сертификаты
КИТАЙ Xi'an Elite Electronics Co., Ltd. Сертификаты
Продукт был точно как и ожидалось и высококачественного. Обслуживайте был превосходен. Определенно прикажет от снова.

—— Грегори, США

Понял мои требования и поискало правые части.

—— Ян, Новая Зеландия

Большее удовольствие общаясь с вами и благодарит вас для ваших помощи и предложения. Понадейтесь что будет больше копператион в ближайшее время.

—— Теренсе, Сингапур

Соединители СМП высококачественны, норма утечки могут достигнуть 1*10^-9 мбар*л/с. много с такой экономической ценой.

—— Джонх, Соединенные Штаты

Профессиональный продавец

—— Абду, Саудовская Аравия

У меня есть ваши высокочастотные разъемы и они действительно хороши!

—— Джеки, Корея

Мы протестировали кабели и все они работают как ожидалось.

—— Джош, Великобритания

Коннектор серии J30J прямоугольный с 37 контактами женский разъем с длиной провода 300 мм для радиолокационной системы

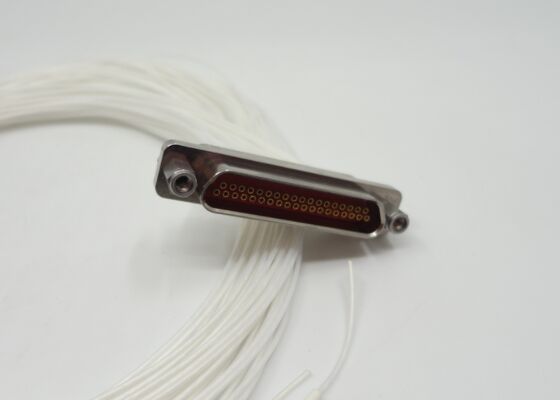

J30J Series Connector Rectangular 37contacts Female Socket with Wire Length 300mm for Radar System
J30J Series Connector Rectangular 37contacts Female Socket with Wire Length 300mm for Radar System

Большие изображения :  Коннектор серии J30J прямоугольный с 37 контактами женский разъем с длиной провода 300 мм для радиолокационной системы Лучшая цена

Подробная информация о продукте:
Место происхождения: Xi'an, Китай
Фирменное наименование: ELT
Сертификация: ISO Certificates
Номер модели: J30J-31TJL-1000
Оплата и доставка Условия:
Количество мин заказа: в наличии
Цена: Depending on the quantity
Упаковывая детали: КОРОБКА
Время доставки: 5-10 рабочих дней для запасов
Условия оплаты: T/T или LC
Поставка способности: Как требования
Подробное описание продукта
Название продукта: Разъемы серии J30J Другое имя: Разъемы Micro D
Центральный дирижер: Сплав меди, покрытый золотом Внешний проводник: Сплав алюминия, никелевое покрытие
ДВВ: 800 В Прекращение контакта: Обжим
Сопротивление изоляции: ≥5000МОм Контакт/Пин: 37контактов
Изоляция Диэлектрик: Пбт Рабочая температура: -55℃~+125℃
Температура хранения.: -55℃~+125℃ Кабель для спаривания: AFR-250, Белый провод 0,10 мм2 ~0,15 мм2
Длина провода: 1000 мм, 500 мм, 300 мм, 200 мм, Кастомизация: Различная длина провода
Внешний проводник: Алюминиевый сплав, никелирование
Выделить:

Прямоугольная розетка J30J с 37 контактами

,

мама

,

Разъем J30J

Описание продукта:

Разъемы серии J30J разработаны для применений, требующих сверхкомпактного размера, легкой конструкции и высокой надежности. Являясь миниатюрным разъемом высокой плотности, созданным для работы в суровых условиях, разъем серии J30J является критически важным компонентом в миниатюризации и оптимизации веса современных электронных систем.

Контактная система:
Оснащены гибкими контактами с витым штифтом и шагом контактов 1,27 мм для стабильной электрической производительности.
Доступные конфигурации контактов: 9, 15, 21, 25, 31, 37, 51, 66, 74 и 100 контактов.
Контакты изготовлены из посеребренного медного сплава для обеспечения низкого контактного сопротивления и отличной коррозионной стойкости.
Корпус и экранирование:
Корпус из прочного алюминиевого сплава с никелевым покрытием для долговечности и эффективного экранирования.
Оснащен резьбовым соединением для обеспечения надежного, устойчивого к вибрации соединения в требовательных условиях эксплуатации.
Варианты подключения:
Поддерживает несколько стилей подключения, включая пайку, монтаж на печатную плату под прямым / стандартным углом и обжимной провод.


Расположение контактов разъема серии J30J:

Коннектор серии J30J прямоугольный с 37 контактами женский разъем с длиной провода 300 мм для радиолокационной системы

Технические данные:

Габаритные размеры разъема серии J30J с 37 контактами, гнездо:


Модель продукта

J30J-37ZKP-200 (37 контактов, гнездо, длина провода 200 мм)

Технические Материалы и отделка
Импеданс / Центральный проводник Медный сплав, золотое покрытие
Рабочее напряжение 800 В Внешний проводник Алюминиевый сплав, никелевое покрытие
Сопротивление изоляции >5000 МОм Диэлектрик изоляции PBT
Температура Рабочая температура: -55℃~+125℃ Температура хранения: -55℃~+125℃


Коннектор серии J30J прямоугольный с 37 контактами женский разъем с длиной провода 300 мм для радиолокационной системы

Применение:

Аэрокосмическая промышленность: Радиолокационные системы, спутниковая связь, системы телеметрии и управления

Электроника: Коммуникационная электроника, бортовое оборудование и системы

Высокотехнологичная промышленность: Медицинское оборудование, испытательные приборы, оборудование для обнаружения в скважинах

Микроволновое и ВЧ оборудование: Миниатюрные приемопередающие модули, межплатные / межблочные соединения


Коннектор серии J30J прямоугольный с 37 контактами женский разъем с длиной провода 300 мм для радиолокационной системы

Индивидуализация:

Настройте свои разъемы серии J30J с помощью услуг по индивидуализации продукции Elite Electronics:

Мы также можем изготовить специальные контакты, такие как 12, 24, 35, 39, 41 контактов, мы проведем оценку проекта нашим инженером перед изготовлением на заказ.

Упаковка и доставка:


  • Упаковка:


Разъемы серии J30J надежно упакованы в прочную картонную коробку для предотвращения повреждений во время транспортировки.

Коннектор серии J30J прямоугольный с 37 контактами женский разъем с длиной провода 300 мм для радиолокационной системы

  • Доставка:


Мы используем FedEx, DHL или авиаперевозки для обеспечения безопасной и своевременной доставки ваших разъемов серии J30J.
