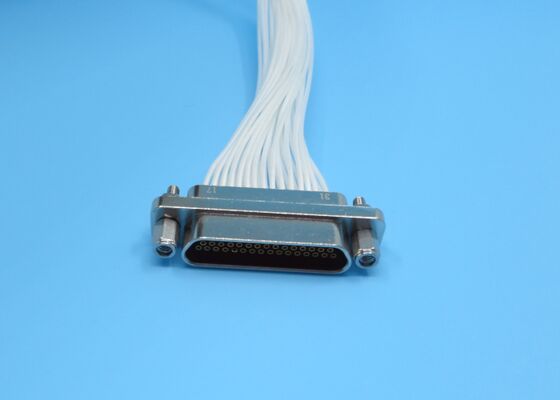

Разъем серии J30J, прямоугольная розетка на 51 контакт с проводом для беспроводной связи

Большие изображения : Разъем серии J30J, прямоугольная розетка на 51 контакт с проводом для беспроводной связи Лучшая цена

Подробная информация о продукте:

Место происхождения:	Xi'an, Китай
Фирменное наименование:	ELT
Сертификация:	ISO Certificates
Номер модели:	ДЖ30ДЖ-51ЗКП-500

Оплата и доставка Условия:

Количество мин заказа:	в наличии
Цена:	Depending on the quantity
Упаковывая детали:	КОРОБКА
Время доставки:	5-10 рабочих дней для запасов
Условия оплаты:	T/T или LC
Поставка способности:	Как требования

контакт

Подробное описание продукта

Название продукта:	Разъемы серии J30J	другое имя:	Разъемы Micro D
Центральный дирижер:	Сплав меди, покрытый золотом	Внешний проводник:	Сплав алюминия, никелевое покрытие
Стиль:	женская штепсельная розетка	ДВВ:	800 В
Прекращение контакта:	Обжим	Сопротивление изоляции:	≥5000МОм
Контакт/Пин:	51контакт	Изоляция Диэлектрик:	Пбт
Рабочая температура:	-55℃~+125℃	Температура хранения.:	-55℃~+125℃
Кабель для спаривания:	AFR-250, Белый провод 0,10 мм2 ~0,15 мм2	Длина провода:	1000 мм, 500 мм, 300 мм, 200 мм
Кастомизация:	Различная длина провода
Выделить:	прямоугольный разъем серии J30J 51 контакт , соединитель женской емкости для беспроводной связи , Коннектор серии J30J с проводом

Описание продукта:

Микропрямоугольные разъемы серии J30J разработаны для применений, требующих сверхкомпактных размеров, легкой конструкции и высокой надежности. Являясь миниатюрным разъемом высокой плотности, разработанным для работы в суровых условиях, серия J30J служит критически важным компонентом в миниатюризации и оптимизации веса современных электронных систем.

Контактная система
Оснащена гибкими контактами с витым штифтом и шагом контактов 1,27 мм для стабильной электрической производительности.
Доступные конфигурации контактов: 9, 15, 21, 25, 31, 37, 51, 66, 74 и 100 контактов.
Контакты изготовлены из посеребренного медного сплава для обеспечения низкого контактного сопротивления и отличной коррозионной стойкости.

Корпус и экранирование
Корпус из прочного алюминиевого сплава с никелевым покрытием для долговечности и эффективного экранирования.
Оснащен резьбовым соединением для обеспечения надежного, устойчивого к вибрации соединения в требовательных условиях эксплуатации.

Варианты подключения
Поддерживает несколько стилей подключения, включая пайку, угловой / прямой монтаж на печатную плату и обжимной провод.

Расположение контактов:

Разъем серии J30J, прямоугольная розетка на 51 контакт с проводом для беспроводной связи 0

Технические данные:

Габаритные размеры разъема серии J30J с 51 контактом, гнездо:

Модель продукта	J30J-51ZKP-500 ( 51 контакт, гнездо, длина провода 500 мм)
Технические		Материалы и отделка
Импеданс	/	Центральный проводник	Медный сплав, золотое покрытие
Рабочее напряжение	800 В	Внешний проводник	Алюминиевый сплав, никелевое покрытие
Сопротивление изоляции	>5000 МОм	Диэлектрик изоляции	PBT
Температура	Рабочая температура: -55℃~+125℃ Температура хранения: -55℃~+125℃

Разъем серии J30J, прямоугольная розетка на 51 контакт с проводом для беспроводной связи 1

Применение:

Наши ВЧ-разъемы служат надежным нервным центром для аэрокосмических и электронных систем.

Разработанные для устойчивости к вибрации и экстремальным температурам, они обеспечивают передачу микроволнового сигнала без потерь в сложных условиях эксплуатации, охватывающих радары, спутниковую связь, а также системы телеметрии и управления. Отвечая требованиям к кабелям высокой плотности для фазированных антенных решеток и спутников на низкой околоземной орбите, мы предлагаем легкие, миниатюрные многоканальные решения для межсоединений, обеспечивая успех ваших наиболее ответственных миссий.

Разъем серии J30J, прямоугольная розетка на 51 контакт с проводом для беспроводной связи 2

Индивидуализация:

Настройте свои разъемы серии J30J с помощью услуг по индивидуализации продукции Elite Electronics:

Мы также можем изготовить специальные контакты, такие как 12, 24, 35, 39, 41 контактов. Мы проведем оценку проекта нашим инженером перед индивидуализацией.
