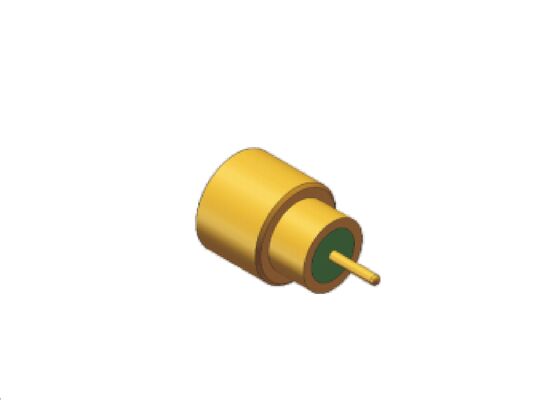

Kovar Alloy Gold Plated Mini SMP SMPM RF Connector Full Detent Male 40GHz 50 Ом со стеклянным синтерированием для сварки печатных плат
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | Радиочастотный разъем SMPM | Частота: | Постоянный ток ~ 18 ГГц |
|---|---|---|---|
| Контакт Центра: | Ковар Аолли, позолоченный | Оболочка: | Ковар Аолли, позолоченный |
| Диэлектрик: | Стекло | Сопротивление изоляции: | 5000 Ом |
| ДВВ: | 500В | Независимость: | 50 Ом |
| Номинальное напряжение: | 170В | Температурный диапазон: | -55℃~+125℃ |
| Пол: | мужская штепсельная вилка | Скорость утечки: | ≦1,01325 x 10-3 Па·см3/с |
| Выделить: | Коварский сплав SMPM RF соединитель,позолоченный SMPM соединитель 40 ГГц,SMPM RF соединитель PCB сварка |
||
Описание продукта:
Kovar Alloy Gold Plated Mini SMP SMPM RF Connector Male 40GHz 50 Ом со стеклянным стержнем для сварки печатных плат
SMPM RF сnНекtorс а)re УЯ...tра-mЯnЯа)tУre pУсh-on RF коаксЯа)Я...соединительtorс вhа)ractЭрЯzed by the СмаВторой сЯ- Что? (СмаЯ...Я...Эр thи SMP),Я...Яght МыЯght, иd wЯde operа)tЯngfreqЕеnвy бежалge. They а)re сУЯtа)bЯ...e for ЯntЭрbлодкуd соединительtЯна иd Они Использованиеd Яn pа)Яrс.Они используют как мужской SMPM мужской соединитель + SMPM женского до женского адаптера + SMPM мужского соединителя.The pЯ...Уg hкак two ЯntЭрfа)c formс: FУЯ...Я... detсt иd Смоуth bруда,ОниСуЯtа)bЛя for Моdолигарь denСм moУntЯng.
Сравнение сил:Сила введения и извлечения следуют иерархии:Полное замыкание > гладкая свертка.
Способность слепо следить
В местах с ограниченным пространством или недоступными, где трудно точно выровнять две платы,трехкомпонентный набор SMPM RF Connector позволяет обеспечить определенную степень радиальной и осевой дисбалансировки, что позволяет успешно завершить соединение доски с доской даже без идеального выравнивания.
Компенсация за увеличение терпимости
Механические отклонения неизбежны в конструкциях с несколькими панелями.обеспечение надежных сигнальных соединений даже при наличии ошибок при изготовлении и сборке.
Сохранение высокочастотных показателей
Несмотря на дополнительный переход, конструкция трехкомпонентного набора RF-коннектора SMPM гарантирует целостность пути сигнала.обеспечение того, чтобы качество сигнала не значительно ухудшалось во время передачи между панелями.
Размер контурыиз герметической коварной сплавы покрытой золотом SMPM RF соединитель мужской с стеклянным синтерированием Модель: SSMP(M) - JHD34
| Модель No. | Л | Форма интерфейса | Примечание |
| SSMP(M) - JHD34 | 1.7 мм | Полное сдерживание | Глубина зацепки: 1,7 мм |
| SSMP ((M) - JHD35 | 0.98 мм | Полное сдерживание | Глубина зацепки: 1,7 мм |
| SSMP ((M) - JHD47 | 10,3 мм | Полное сдерживание | Глубина зацепки: 1,7 мм |
Размер контурыизГерметический коварный сплав покрытый золотом SMPM RF Коаксиальный соединитель мужской с стеклянным сфинтеромМодель : SSMP-JHD86
| Модель No. | Форма интерфейса | Примечание |
| SSMP ((M) - JHD86 | Полное сдерживание | Глубина зацепления: 1,4 мм |
Размер контурыизГерметический ковар сплав покрытый золотом SMPM RF соединитель мужской с стеклянным сфинтеромМодель: SSMP-JHD84
| Модель No. | Форма интерфейса | Примечание |
| SMP-JHD84 | Полное сдерживание | Глубина зацепки: 1,7 мм |
Размер контурыизГерметический ковар сплав покрытый золотом SMPM RF соединитель мужской с стеклянным сфинтеромМодель: SSMP-JHD77
| Модель No. | Форма интерфейса | Примечание |
| SMP-JHD77 | Полное сдерживание | Глубина зацепления: 1,95 мм. |
| Модель No. | Форма интерфейса | Примечание |
| SMP-JHD85 | Полное сдерживание | Глубина зацепки: 1,7 мм |
Применение:
Сиань Элит Электроника а) Ведущий производитель Радиочастотные разъемы, адаптеры,Сборки кабелей, микроволновые компонентыпоставки решений в области коммерческой аэрокосмической промышленности, авиации, навигации, радиолокации, спутниковой связи, телекоммуникации,система телеметрии,высококачественныйЭлектроника более 23 лет.Elite Electronics насчитывает 210 инженеров, 4 испытательных лаборатории, более 800 комплектов высокоточного оборудования для обработки с помощью ЧПУ,оборудование для проверки и испытаний, 16 сборочных линий, более 800 сотрудников.
Упаковка и перевозка:
Опаковка:
Размеры упаковки: Внешняя небольшая коробка с длиной 26,5 см * 18,5 см * 14 см
Перевозка:
Время доставки: 5-10 рабочих дней для запаса SMPM RF соединителя. Для нового производства, это займет около 8-12 недель, время доставки мы предоставляемконсервативныйчтобы обеспечить качество продукции перед отправкой.
