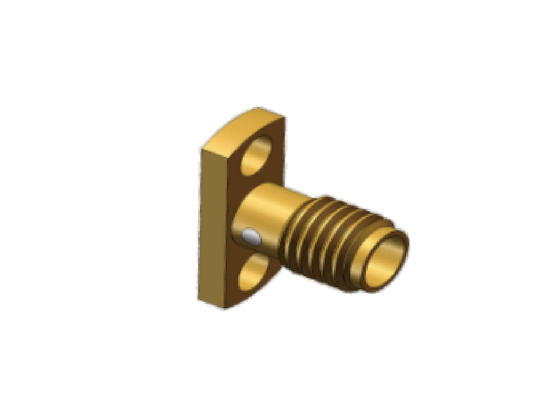

Латунные радиочастотные разъемы SSMA Jack Mini SMA с отделкой золотого цвета, 18 ГГц, 50 Ом
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | SSMA RF соединитель | Модель: | ССМА-КФД160 |
|---|---|---|---|
| Частотный диапазон: | 0,3 МГц-18 ГГц | Импеданс: | 50 Ом |
| ДВВ: | 750В | Сопротивление изоляции: | ≥5000МОм |
| Центральный дирижер: | Латунь Золотая отделка | Внешний проводник: | Латунь Золотая отделка |
| Кабель для спаривания: | CXN3506 Кабель | Изоляторы: | ПТФЭ |
| Образцы: | в наличии | ||
| Выделить: | Латунный позолоченный RF-разъем SSMA,Миниатюрный RF-разъем SMA для монтажа на панель,RF-разъем 18 ГГц 50 Ом |
||
Разъем SMA из латуни с золотым покрытием, мини-SMA, для монтажа на панель, SSMA, ВЧ-разъемы, 18 ГГц, 50 Ом
Введение продукта
ВЧ-разъем SSMA (другое название Mini SMA) представляет собой компактную версию стандартного SMA, обеспечивающую уменьшение размера на 30% без потери производительности. Разработанный с резьбовым интерфейсом 10-36UNF-2 и импедансом 50 Ом, он обеспечивает надежное соединение в условиях ограниченного пространства. Поддерживая частоты до 30 ГГц, серия SSMA обеспечивает отличные электрические характеристики, что делает ее идеальным решением для высокоплотных микроволновых и ВЧ-систем, требующих миниатюризации.
Ключевые особенности:
Компактная конструкция - на 30% меньше стандартных разъемов SMA
Широкая полоса частот до 30 ГГц
- Высокая надежность для требовательных приложений
- Доступны в различных конфигурациях: прямые, угловые, для монтажа на перегородку и фланцевые
- Резьбовая втулка/корпус из нержавеющей стали для долговечности
- Интерфейс ВЧ-разъемов SSMA
- Мини-SMA, гнездо, ВЧ-коаксиальный разъем с фланцевым креплением на 2 отверстия, размеры:
Модель №: SSMA-KFD160
Модель
L
| L1 | L2 | L3 | D | D1 | D2 | Примечание | SSMA-KFD105 | 9.7макс |
| 1.9 | 4.9макс |
9 |
0.38 | 12.8макс | 2.2 | SSMA-KFD221 | Применение | |
| 1.9 | 4.9макс | 9 | 0.38 | 12.8макс | 2.2 | SSMA-KFD221 | Применение | 9.7макс |
| 1.9 | 4.9макс | 9 | 0.38 | 12.3макс | 2.6 | SSMA-KFD221 | 9.7макс | 9.7макс |
| 2 | 4.9макс | 11 | 0.38 | 12.8макс | 2.4 | SSMA-KFD221 | 9.7макс | |
| 2 | 4.9макс | 11 | 0.38 | 12.3макс | 2.4 | SSMA-KFD221 | 9.7макс | 9.7макс |
| 1.9 | 5.1макс | 9 | 0.4 | 12.3макс | 2.6 | SSMA-KFD221 | 9.7макс | |
| 1.9 | 4.9макс | 9 | 0.38 | 14макс | 2.6 | Корпус из нержавеющей стали | Применение | 9.7макс |
| 1.9 | 4.9макс | 9 | 0.38 | 12.3макс | 2.6 | SSMA-KFD221 | 9.7макс | |
| 1.9 | 4.9макс | 9 | 0.38 | 12.3макс | 2.6 | SSMA-KFD221 | 9.7макс | |
| 1.9 | 4.8макс | 9 | 0.38 | 12.3макс | 2.2 | SSMA-KFD221 | 9.7макс | 9.7макс |
| 1.9 | 4.9макс | 9 | 0.38 | 12.8макс | 2.6 | SSMA-KFD221 | 9.7макс | 9.7макс |
| 2.1мм | 4.8макс | 8.3 | 0.38 | 12.3макс | 2.2 | SSMA-KFD221 | SSMA-KFD213 | |
| 2 | 4.9макс | 11 | 0.38 | 14макс | 2.2 | SSMA-KFD161 | SSMA-KFD213 | |
| 2 | 4.9макс | 11 | 0.38 | 12.3макс | 2.2 | SSMA-KFD221 | SSMA-KFD213 | |
| 2 | 4.9макс | 11 | 0.38 | 14.9макс | 2.2 | SSMA-KFD171G | SSMA-KFD213 | |
| 1.9 | 4.9макс | 9 | 0.4 | 12.8макс | 2.6 | Примечание: Пожалуйста, ознакомьтесь с нашим каталогом для получения информации о других аналогичных моделях в соответствии с вашим применением. | SSMA-KFD213 | 9.7макс |
| 2.1 | 4.9макс | 8.3 | 0.38 | 12.3макс | 2.4 | SSMA-KFD221 | 9.7макс | |
| 1.7 | 4.9макс | 8.6 | 0.4 | 12.8макс | 2.6 | Примечание: Пожалуйста, ознакомьтесь с нашим каталогом для получения информации о других аналогичных моделях в соответствии с вашим применением. | Применение |
Xi'an Elite Electronic специализируется на системных решениях для межсоединений для требовательных отраслей, включая:
Аэрокосмические и авиационные системы
Навигационное и радиолокационное оборудование
- Системы связи
- Измерительные приборы
- Электронные приложения
- Упаковка и доставка
- Каждый ВЧ-коаксиальный разъем SSMA тщательно упаковывается для обеспечения защиты во время транспортировки:
Мы используем надежные курьерские службы для оперативной доставки, предоставляя клиентам информацию для отслеживания после отправки.
Для получения дополнительной информации об аналогичных моделях продуктов, пожалуйста, ознакомьтесь с нашим каталогом или свяжитесь с нашим отделом продаж по адресу:
