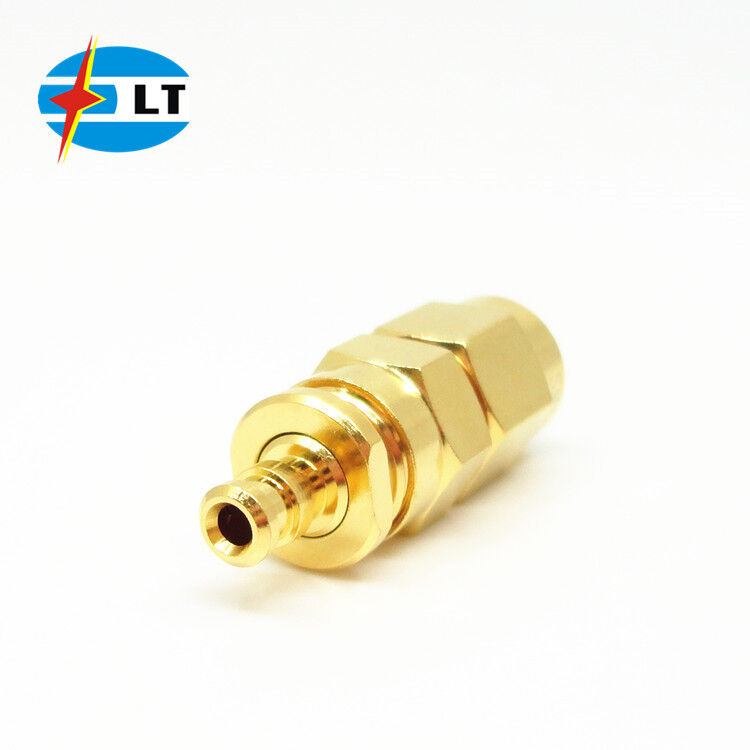

Разъем SMA прямой штыревой RG178 50 Ом

Большие изображения : Разъем SMA прямой штыревой RG178 50 Ом Лучшая цена

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	ELT (Elite)
Сертификация:	ROHS, ISO-9001-2015
Номер модели:	SMA-J2A

Оплата и доставка Условия:

Количество мин заказа:	100 шт.
Цена:	Возможен торг
Упаковывая детали:	Стандартная экспортная коробка
Время доставки:	Через 3-4 недели
Условия оплаты:	Т/Т, Вестерн Юнион, Л/К
Поставка способности:	1,000100 штук в месяц

контакт

Подробное описание продукта

Название продукта:	Конектор SMA RF	Покрытие:	Золото
Пол:	Мужской	Частота:	Постоянный ток ~ 18 ГГц
Тип:	СМА	Рабочее напряжение:	335V r.m.s на уровне моря
Тело:	Латунь	Импеданс:	50 Ом

RG178 SMA кабель 50 Ом золотой SMA мужской прямой разъединитель

Электрические разъемы SMA представляют собой коаксиальные разъемы RF с натяжкой с миниатюрными размерами, вибрационно-устойчивыми и широким диапазоном частот до 18 ГГц (наши разъемы SMA RF могут быть 20 ГГц),что делает их широко используемыми для микроволновки, антенны и приборы для испытаний и т.д.
Мы можем настроить SMA RF соединители и адаптеры в соответствии с различными требованиями клиентов.

Спецификации:

Электрические характеристики:
Импеданс	50Ω
Диапазон частот	Гибкие кабели	DC ~ 12,4 ГГц
Диапазон частот	Полутвердые кабели	DC ~ 18 ГГц
Направление напряжения	335 VRMS ((Max.Sea Level)
Диэлектрическое напряжение	1000VRMS ((Max.Sea Level)
Изоляция	Сопротивление ≥ 5000MΩ
Сопротивление на контакт	Центральный дирижер	≤ 3,0 мΩ
Сырье	Внешний проводник	≤ 2,0 мΩ
VSWR ((соотношение постоянных волн напряжения)	≤ 1.3

Разъем SMA прямой штыревой RG178 50 Ом 0

Конспект РисунокКоаксовые соединители SMA RF:

(мм)

Разъем SMA прямой штыревой RG178 50 Ом 1

Разъем SMA прямой штыревой RG178 50 Ом 2

Материал и механические характеристики:

Материал и механические характеристики:
Центральный дирижер	Мужчина/запри	Медь	Покрыто золотом
	Женщина/Подставка	Бериллий бронза	Покрыто золотом
Устойчивый контакт	Бериллий бронза	Никельное покрытие
Оружейная оболочка	Медь	Покрыто золотом
Оружейная оболочка	Нержавеющая сталь	Пассивированные
Изолятор	ПТФЕ
Печать кольца.	Силиконовый каучук
Прочность	500 циклов
Крутящий момент	00,79 - 1,13 Н.м.
*Другие материалы и отделочные покрытия можно настроить

Ключевые характеристики:

1. Диапазон частот до 18 ГГц Субминиатюрные коаксиальные разъемы

2. Использование интерфейса с нитками
3Доступен в пассивации или позолоченном
4. варианты из латуни и нержавеющей стали
5Широкое разнообразие ориентаций и окончаний ПКБ
6. Доступно в версиях прямого или прямоугольного
7. с переборкой, панелью с двумя отверстиями, панелью с четырьмя отверстиями или без монтажа.
8Широкий ассортимент с мужскими, женскими и адаптерами.
9. Соответствует требованиям RoHS
