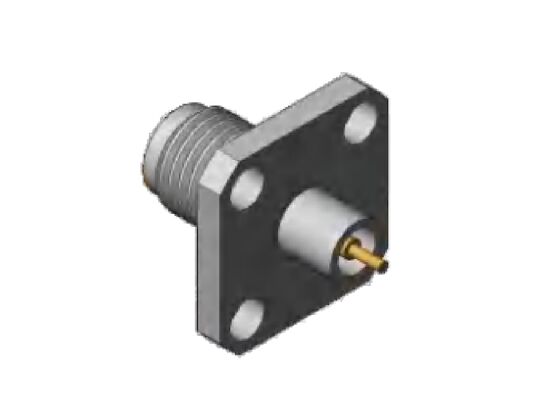

2.92мм RF соединитель типа K Джек четыре отверстия 12,7мм 0,5 дюйма Квадратный фланц Размер и диаметр булавки 1,3 мм, 0,8 мм, 0,7 мм
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | 2.92мм RF соединитель | Модель: | К-КФД60Г |
|---|---|---|---|
| Частотный диапазон: | 00,04 Гц-40 Гц | Импеданс: | 50Ом |
| ДВВ: | 750В | Центральный дирижер: | Сплав меди, покрытый золотом |
| Внешний проводник: | Нержавеющая сталь, пассивация | Размер фланца: | Квадратный фланец 0,5 дюйма |
| Диаметр штифта: | Диаметр 1,3 мм, 0,8 мм, 0,7 мм | Метод крепления: | Фланцевое крепление с 4 отверстиями |
| Изоляторы: | ПЭИ/ПТФЭ | Размер фланца: | Квадратный фланец 0,5 дюйма |
| Выделить: | 2.92мм ВЧ разъем с квадратным фланцем,ВЧ разъем типа K,гнездо |
||
Описание продукта:
К-тип (2.92 мм RF соединитель) мм-волновой соединитель
2.92mm RF соединители, также известные как соединитель типа K, соединитель типа K - широко используемый соединитель миллиметровой волны с максимальной частотой работы до 40 ГГц. 2.92мм RF соединители у нас есть кабельные соединители, соединители для установки на фланце, соединители для перегородок.Обладая воздушным диэлектрическим интерфейсом, он полностью взаимозаменяем и совместим с серией SMA и 3,5 мм разъемы, предлагая ключевые преимущества, включая компактный размер, легкий дизайн,высокая частота работы, и стабильная, надежная связь.
Для применения высокочастотных соединителей SMA RF мы предоставляем альтернативные решения, такие как соединители 3,5 мм и 2,92 мм.Наши 3,5-мм/2,92-мм RF-коннекторы/адаптеры имеют те же размеры нитей 1/4-36 UNS, что и SMA-коннекторы/адаптеры, обеспечивая полную совместимость и взаимозаменяемость.3,5 мм соединитель поддерживает частоты до 35 ГГц, в то время как 2,92 мм RF соединитель может работать на частотах до 40 ГГц.
2.92 мм RF соединители (тип K)Размер интерфейса:
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | 00,04 ГГц ~ 40 ГГц | |
| Номинальное напряжение | 250 В | |
| Диэлектрики Напряжение-сопротивление | 750 В | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 2,0 мΩ |
| Центральный дирижер | ≤ 3,0 мΩ | |
| VSWR | ≤1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Сплав меди, покрытый золотом |
| Женщина | Бериллиевая бронза, позолоченная | |
| Эластичный контакт | Бериллиевая бронза | Покрытые золотом |
| Шкалы и другие металлические части | Медь, из нержавеющей стали | Золотопокрытые или пассивированные |
| Изоляторы | Сцинтерирование стекла / PTFE / PEI | |
| Температура | -55°C ~ +125°C | |
Размер контурыиз 4 отверстий Фланцевая установка SS 2,92 мм RF соединители женские: модель K-KFD60G
| Размер фланца | 120,7 мм * 12,7 мм |
| Расстояние между отверстиями фланца | 8.6 мм |
| Диаметр булавки | 0.7 мм |
Размер контурыиз 4 отверстий Фланцевая установка из нержавеющей стали 2,92 мм RF соединители женские: K-KFD62G (Единица: мм)
| Размер фланца | 120,7 мм * 12,7 мм |
| Расстояние между отверстиями фланца | 8.6 мм |
| Диаметр булавки | 0.8 мм |
| Размер фланца | 120,7 мм * 12,7 мм |
| Расстояние между отверстиями фланца | 8.6 мм |
| Диаметр булавки | 10,3 мм |
Еще 2,92мм разъемы,Пожалуйста, не стесняйтесь связаться с нами для каталога продукции |Доступные индивидуальные решения
Применение:
Xi'an Elite Electronics - этоВедущий производитель системных решений взаимосвязипреимущественно используется в аэрокосмической, авиационной, навигационной, радиолокационной, коммуникационной и измерительной отраслях,электроникиПоля. Наши высококачественные продукты используют лучшие материалы и строгие процессы, чтобы обеспечить долговечность и надежность в суровой среде.
Упаковка и перевозка
Опаковка:
Нержавеющая сталь 4 отверстия фланцевая установка 2,92 мм RF соединитель тщательно упакован в картонную коробку, чтобы обеспечить его защиту во время транспортировки.
Перевозка:
Мы отправляем нержавеющую сталь 4 отверстия фланцевой монтаж 2.92 мм RF соединителя с использованием надежной курьерской службы, чтобы обеспечить безопасную и быструю доставку нашим клиентам.после перевозки.
