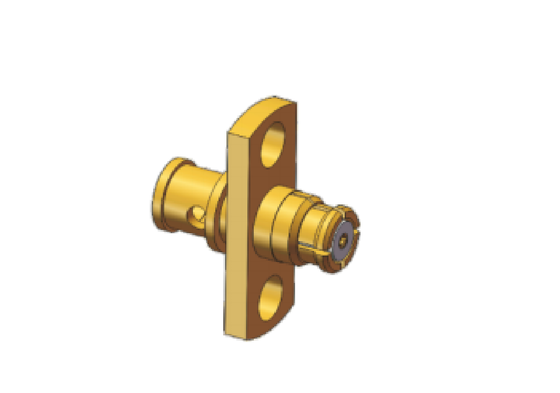

2 отверстия крепление фланца SMP женский кабельный соединитель Джек спаривания для CXN3506/MF108A частота до 18 ГГц
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Температура: | -55℃～+125℃ | Модель: | СМП-КФ506-35 |
|---|---|---|---|
| Контакты: | Медный сплав, золотое покрытие | ДВВ: | 500В |
| Неотвратимость: | 50 Ом | Изолятор: | ПТФЭ |
| Название продукта: | SMP Фланцевый кабельный разъем с внутренней резьбой | Частотный диапазон: | 0,3 МГц-18 ГГц |
| Жилье: | Медный сплав, позолота | В наличии: | >500 шт. |
| Сопротивление изоляции: | >5000МОм | Спаривание Кальбе: | МФ108А/CXN3506 |
| Выделить: | Разъем SMP для фланцевого монтажа с 2 отверстиями,гнездовой разъем кабеля SMP,RF-разъем SMP до 18 ГГц |
||
Описание продукта:
Наши вставные сверхминиатюрные коаксиальные разъемы SMP разработаны для высокочастотной работы до 40 ГГц. Обладая сверхкомпактной конструкцией и стабильными эксплуатационными характеристиками, эта серия широко используется для межплатного соединения электронного оборудования, систем связи, спутниковой связи и радиолокационных систем. Его компактная конструкция обеспечивает высокую плотность размещения на печатных платах, что значительно оптимизирует общее пространство для установки.
Для штекерных вилок SMP предлагается три различных конструкции: с полной фиксацией, с ограниченной фиксацией (полуфиксация/полуфиксация) и с гладким отверстием (тип рукавицы ловца). Вы можете выбрать правильный тип в соответствии с вашими фактическими условиями работы.
Модель с полной фиксацией обеспечивает максимальную удерживающую силу и исключительную устойчивость к вибрации и ударам, что идеально подходит для кабельных соединений и в случаях, когда необходимо гарантировать непрерывность сигнала.
Вариант с ограниченной фиксацией обеспечивает баланс между прочностью фиксации и сроком службы. Разработанный на основе гладкоствольной конструкции, он обеспечивает длительное многократное соединение и является основным вариантом для сборки печатных плат и соединений вслепую.
Гладкий ствол обеспечивает постоянную силу вставки и извлечения. Он может компенсировать осевое и радиальное отклонение положения, поэтому является лучшим выбором для массовой сборки межплатных разъемов SMP и крупномасштабных проектов слепого соединения.
|
Электрические характеристики
|
||
|
Импеданс
|
50 Ом
|
|
|
Частотный диапазон
|
Постоянный ток ~ 40 ГГц
|
|
|
Номинальное напряжение
|
170 В (среднеквадратичное значение)
|
|
|
Диэлектрики
|
500ВСр.кв.
|
|
|
Сопротивление изоляции
|
≥5000МОм
|
|
|
|
Внешний проводник
|
Нормальный≤2,5 мОм
|
|
Центральный дирижер
|
Нормальный≤6мОм
|
|
|
КСВН
|
≤1,3
|
|
| КСВН | Постоянный ток ~ 18 ГГц | 18 ГГц~26,5 ГГц | 26,5 ~ 40 ГГц | |
| Прямой | ≤1,25 | ≤1,3 | ≤1,4 | |
| Прямой угол | ≤1,3 | |||
| Адаптер | ≤1,25 | ≤1,3 | ≤1,4 | |
| Другие | ≤1,3 |
Габаритные размеры ответного кабеля для фланцевого крепления SMP Jack CXN3506 / MF108A, модель:СМП-КФ506-35 До 18 ГГц
Прямоугольные кабельные сборки SMP для справки:
Модель кабеля:СКСН 3506
Кабель ОД:2,3 мм
Цвет кабеля:Серый
Частота:до 18 ГГц
У нас также есть прямой и угловой кабель SMP, модель SMP:SMP-K506 До 18 ГГц
Модель кабеля:CXN 3506/МФ108А
Кабель ОД:2,3 мм
Цвет кабеля:Серый
Если вы хотите получить больше продуктов, пожалуйста, свяжитесь с нами для получения каталога кабельных разъемов SMP sales3@xa-elite.com.cn
Приложения:
Xi'an Elite Electronic является ведущим производителем радиочастотных разъемов и адаптеров, компонентов микроволновых/волноводных систем и кабельных сборок, работающих в аэрокосмической, авиационной, навигационной, спутниковой, радиолокационной,коммуникацииполя более 23 лет.
Настройка:
Доступны услуги по настройке продукта для разъемов SMP различной длины:
Название бренда: ЭЛТ
Минимальный заказ: 200 шт.
Цена: В зависимости от количества
Пожалуйста, пришлите нам чертеж или подробную информацию, и мы позволим нашему инженеру организовать оценку, или мы порекомендуем нам альтернативную модель или предоставим вам наше решение.
Мы также можем поставить индивидуальные разъемы, такие какSMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2,92 мм, 2,4 мм, 1,85 мм, разъемы Micro D,РЧ нагрузки,Антенны, фильтры, делители мощности, ответвитель.
Упаковка и доставка:
Упаковка прямых соединителей SMP:
1 шт./маленький полиэтиленовый пакет
10 шт./большой полиэтиленовый пакет
100 шт./картонная коробка
Разъемы SMP поставляются надежно упакованными в небольшую картонную коробку, обеспечивающую их защиту во время транспортировки. На коробке указано название продукта и его характеристики для облегчения идентификации.
При транспортировке разъемы SMP помещаются в картонную упаковку. Мы предоставим номер отслеживания после доставки.
