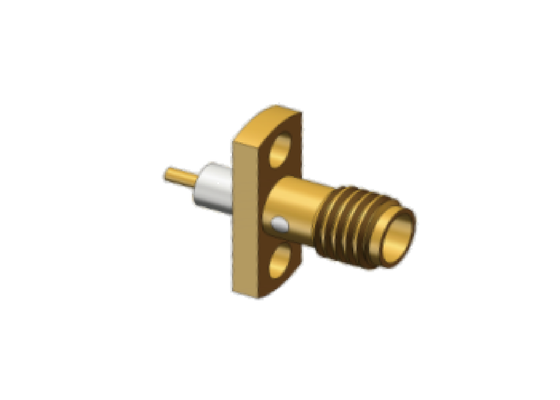

Корпус из медного сплава с 2 отверстиями, корпус из медного сплава, позолоченный мини-разъем SMA, радиочастотный коаксиальный разъем до 18 ГГц
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | Мини-разъем SMA для женской панели | Модель: | ССМА-КФД178 |
|---|---|---|---|
| Частотный диапазон: | 0,3 МГц-18 ГГц | Импеданс: | 50 Ом |
| ДВВ: | 750В | Сопротивление изоляции: | ≥5000МОм |
| Центральный дирижер: | Медный сплав, позолоченный | Внешний проводник: | Медный сплав, позолоченный |
| Метод крепления: | Крепление на панель с 2 отверстиями | Изоляторы: | ПТФЭ |
| Выделить: | 2-отверстие панель установка SMA соединитель,золотой покрытие RF коаксиальный соединитель,медный сплав SMA Jack 18GHz |
||
Описание продукта:
Коаксиальный радиочастотный разъем Mini SMA представляет собой миниатюрный продукт разъема SMA.
Коаксиальные радиочастотные разъемы SSMA представляют собой сверхкомпактную миниатюрную версию стандартных интерфейсов SMA, разработанную для решения проблемы ограничения пространства в микроволновых системах высокой плотности. Занимая всего 70% общего размера обычных разъемов SMA, они обеспечивают беспрецедентную компактность при размещении компактных модулей печатных плат и мини-тестовых приспособлений.
Обладая сверхмалым форм-фактором, сверхширокополосным откликом, превосходной электрической стабильностью и прочной механической стабильностью, эта серия резьбовых разъемов может похвастаться выдающейся долгосрочной надежностью в условиях вибрации и циклического изменения температуры. Используя точную резьбовую фиксирующую конструкцию 10-36UNF-2 со стандартным характеристическим сопротивлением 50 Ом, разъемы SSMA поддерживают стабильную передачу сигнала от постоянного тока до 30 ГГц, что значительно превышает эффективный верхний предел частоты обычных разъемов SMA.
Разъемы SSMA, созданные для высокоточной целостности сигналов миллиметрового диапазона, обеспечивают сверхнизкий КСВН и минимальные вносимые потери при полной полосе пропускания, устраняя искажения сигнала и отклонения измерений, характерные для интерфейсов SMA увеличенного размера на частоте 26,5 ГГц и выше. Широко используемый в высокопроизводительной микроволновой связи, прецизионном контрольно-измерительном оборудовании, аэрокосмической авионике, радарах с фазированной решеткой, электронных системах и компактных модулях радиочастотного зондирования, он служит оптимальным решением для модернизации, когда стандартные разъемы SMA не могут удовлетворить требования миниатюризации и высоких частот.
SSMA RF Коаксиальные соединителиРазмер интерфейса:
Контурный размериз медного сплава SSMA с 2 отверстиями и фланцевым креплением, гнездовые радиочастотные коаксиальные микрополосковые разъемы: SSMA-KFD178 (единица измерения: мм)
Что касается этой серии, у нас есть аналогичная модель с корпусом из медного сплава, корпусом из нержавеющей стали, модель с разной общей длиной, разной длиной.Изоляция Выпуклая поверхность и различная длина штифтов и внешний диаметр 0,88 мм, 0,6 мм, 0,5 мм, 0,3 мм для удовлетворения различных потребностей клиентов.
2-отверстный разъем для монтажа на панели из медного сплава Mini SMA, гнездовой радиочастотный коаксиальный разъемРС сИзоляция Выпуклая поверхность: ССМА-КФД178
Другая подобная модель:
Мини-разъем SMA для монтажа на панели из нержавеющей стали с 2 отверстиями RF Coax ConnectoРС: ССМА-КФД211Г и ССМА-КФД214Г
Приложения:
Сиань Элит Электроник - этоВедущий производитель системных решений для межсетевого соединенияв основном обслуживает аэрокосмическую, авиационную, навигационную, радиолокационную, коммуникационную, измерительную,электроникаполя.
В нашей высококачественной продукции используются лучшие материалы и строгие процессы, чтобы обеспечить долговечность и надежность в суровых условиях.
Упаковка и доставка:
Упаковка:
Коаксиальный радиочастотный разъем SSMA с 2 отверстиями для монтажа на панели тщательно упакован в картонную коробку, чтобы обеспечить его защиту во время транспортировки.
Перевозки:
Мы отправляем разъем SSMA для монтажа на панель надежной курьерской службой, чтобы обеспечить безопасную и быструю доставку нашим клиентам. Клиенты получат номер отслеживания. после отправки.
