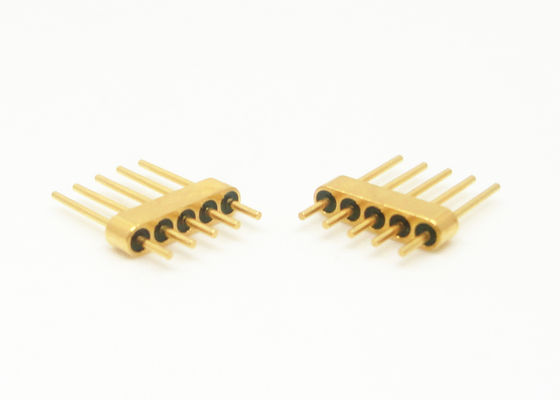

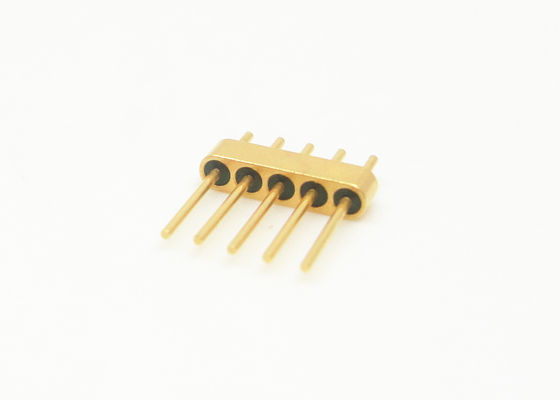

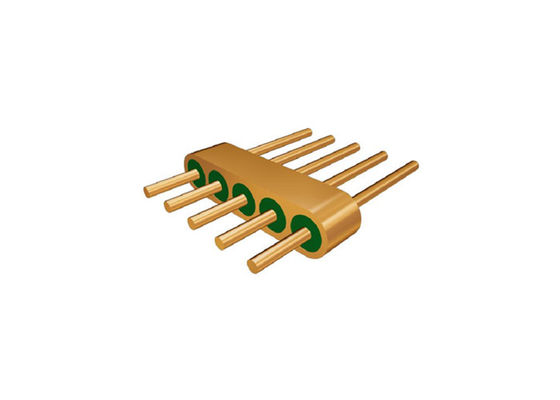

5-контактные герметичные стеклянные разъемы с металлическим уплотнением, шаг контактов 1,27 мм, JMC-207
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | Стекло для того чтобы Метал многоштыревые заголовки | Плакировка: | Покрытое золото |
|---|---|---|---|
| Импеданс: | Другой | Сертификат: | РОХС ИСО-9001-2015 |
| Pin: | Многоштыревой | Материал: | Ковар 4Дж29 |
| стекло: | 7052,7070, ДМ308 | Хермеситы: | <1> |
| Выделить: | 5-контактные герметичные стеклянные разъемы,Разъемы с шагом контактов 1,27 мм |
||
5-контактные герметичные разъемы с герметизацией стекло-металл, шаг контактов 1,27 мм
Герметичные стекло-металлические RF/DC проходные изоляторы /Многоконтактные разъемы /Разъем также называется Стеклянный изолятор. Они в основном используются для передачи сигналов СВЧ, силовых сигналов и управляющих сигналов между модулями и модулями, модулями и компонентами с требованиями к герметичности. Они являются одними из наиболее критически важных компонентов в герметизирующих компонентах.
Стекло с низкой диэлектрической проницаемостью и низкими диэлектрическими потерями используется в качестве изоляционного и опорного материала. Корпус и проводник изготовлены из сплава Ковар, спеченного при высокой температуре, и поверхность покрыта золотом. Центральный проводник имеет различные типы выводов, такие как золотая проволочная связь, пайка и соединение и т. д. Стеклянные изоляторы малы, легки, герметичны, очень надежны и в последние годы широко используются в электронной промышленности.
Спецификация:
| Наименование продукта | Стекло-металл Многоконтактные разъемы |
| Импеданс | другое |
| Тип | 5 контактов |
| Ряды | 1 ряд |
| Цвет | Позолоченный |
| Материал корпуса и штыря | Ковар 4J29 |
|
Материал стекла
Цвет стекла
|
Тип 7052 или 7070 или DM308
Зеленый или белый
|
| Диапазон частот | Н/Д |
| КСВН | Н/Д |
| Испытательное напряжение | ≥300В |
|
Герметичность Скорость утечки |
< 1.01325 X 10-3 Па*см3/с |
| Сопротивление изоляции | ≥2000 МОм для одного контакта, ≥1000 МОм для многоконтактного, |
| Рабочая температура | -65℃~+260℃ |
Особенности:

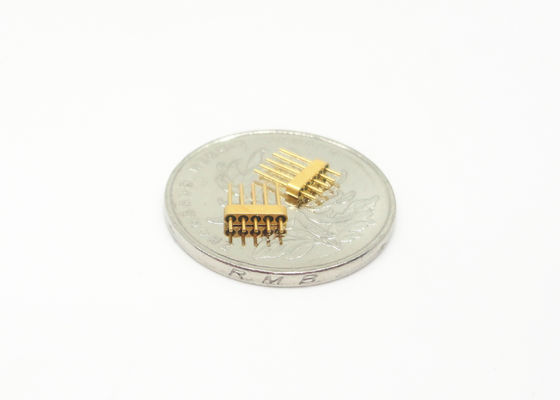

-Малый размер
-легкий вес
-Герметичный
-Стабильное качество и высокая надежность
-Внутренний проводник: выбор метода золотой проволочной связи, пайки и соединения
Применение:
Широкий спектр применения в электронных корпусах, средствах радиоэлектронной борьбы, спутниках, ракетах, радарах и других областях в военной, авиационной, аэрокосмической и автомобильной сферах. Может использоваться с продуктами SMA, миллиметровыми волнами.
Преимущества:
-Военный стандарт с позолотой 1,27 мкм
-Строгий контроль допуска
-Стандартный и индивидуальный дизайн на выбор.
-Высоко экономически эффективные продукты и услуги
-Большие запасы стандартных размеров
-Быстрая доставка индивидуальных продуктов
Подробное изображение
Единица: мм
Список продуктов: Каталог-герметичные стекло-металлические уплотнения.pdf
| 50 Ом ВЧ одноконтактный серии JM | Выбор пайки, соединения и проволочной связи |
| 50 Ом ВЧ одноконтактный стандартной серии JM | Выбор пайки, соединения и проволочной связи |
| 50 Ом ВЧ одноконтактный нестандартной серии JM | Выбор пайки, соединения и проволочной связи |
| 50 Ом ВЧ одноконтактный серии JK | Выбор пайки и проволочной связи |
| 50 Ом ВЧ одноконтактный стандартной серии JK | Выбор пайки и проволочной связи |
| 50 Ом ВЧ одноконтактный нестандартной серии JK | Выбор пайки и проволочной связи с головкой |
|
Многоконтактный разъем серии JMC
|
1-9 контактов с выбором 1-3 рядов |
| Индивидуальные размеры |
Широкий диапазон |
ПРИМЕЧАНИЕ:
У нас более 100 000 типов Герметичные разъемы с герметизацией стекло-металл, если используемый вами разъем не найден, пожалуйста, свяжитесь с нами с вашими деталями.
