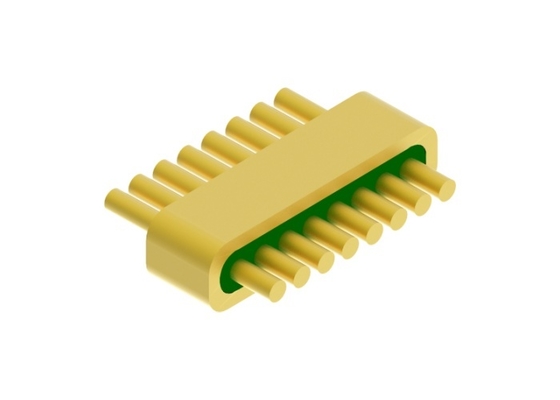

Ковар 4J29 8-контактный штыревой разъем герметичный DC прямой рез для пайки MC-1766-JH
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Plating: | Gold Plated | Pin: | Multi-pin |
|---|---|---|---|
| Pin Number: | 8 pins | Pin Material: | Kovar 4J29 |
| Glass Material: | 7052,7070 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Certificate: | ROHS ISO-9001-2015 | Package: | Glass to metal seals |
| Фирменное наименование: | ELT(Elite) | ODM: | can be customized according to your requirement |
| Выделить: | Герметичный разъем Kovar 4J29,8-контактный штыревой паяльный разъем,стекло-металлический герметичный DC разъем |
||
8-контактный герметичный многоконтактный разъем постоянного тока с прямым обрезанным контактом для пайки
СпецификацияMC-1766-JH:
| Название продукта | ГерметичныйПрямой срезМногоконтактный разъем |
| Импеданс | Нет данных |
| Тип | 8 контактов |
| Ряды | 1 ряд |
| Цвет | Позолоченный |
| Материал корпуса и контактов | Ковар 4J29 |
|
Материал стекла
Цвет стекла
|
Тип 7050 или 7070
Зеленый или белый
|
| Диапазон частот | Нет данных |
| КСВН | Нет данных |
| Выдерживаемое напряжение | ≥100 В |
|
Герметичность Скорость утечки |
< 1.01325 X 10-3 Па*см3/с < 1X 10-9 мбар*л/с < 1 x 10-9 куб.см He/сек при 1 атм |
| Сопротивление изоляции | ≥2000MΩ |
| Рабочая температура | -65℃~+260℃ |

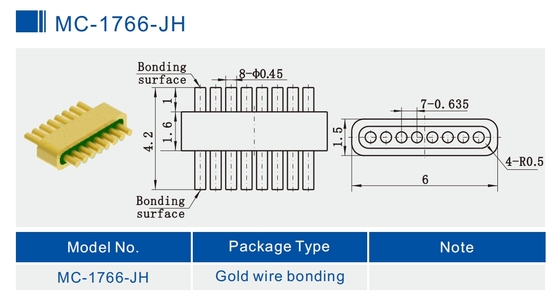

Детальное изображение (мм) MC-1766-JH
Catalog-Glass-to-Metal Hermetic Seals.pdf
Optimal Hermetic Seals-ELT.pdf
Введение
Герметичные стеклометаллические уплотнения ВЧ/постоянного тока /Многоконтактные разъемы/Разъемтакже называетсяСтеклянный изолятор. Они в основном используются для передачи микроволновых сигналов, сигналов питания и управляющих сигналов между модулями и модулями, модулями и компонентами с требованиями к герметизации. Они являются одним из наиболее важных компонентов в герметизирующих компонентах.
Стекло с низкой диэлектрической проницаемостью и низкими диэлектрическими потерями используется в качестве изоляционного и поддерживающего материала. Корпус и проводник изготовлены изКовар который спекается при высокой температуре, а поверхность позолочена. Центральный проводник имеет различные варианты подключения, такие как припайка золотой проволокой, пайка и сопряжение и т. д. Стеклянные изоляторы небольшие, легкие, герметичные, высоконадежные и широко распространены в электронной промышленности в последние годы.
Особенности:
-Малый размер
-Легкий вес
-Герметичный
-Стабильное качество ивысокая надежность
-Внутренний проводник: припайка золотой проволокой, пайка и метод сопряжения на выбор
Применение:
Широкая область применения электронных корпусов, электронных средств противодействия, спутников, ракет, радаров и других в военной, авиационной, аэрокосмической и автомобильной областях. Может использоваться с SMA, миллиметровыми волновыми продуктами.
Преимущества:
-Военный класс с позолотой 1,27 мкм
-Строгийконтроль допусков
-Стандартный и индивидуальный дизайн на выбор.
-Высокорентабельные продукты и услуги
-Большие запасы стандартных размеров
-Быстрая доставка для нестандартных продуктов
Список продуктов:
| 50Ω ВЧ одноконтактная серия JM | Выбор пайки, сопряжения и соединения |
| 50Ω ВЧ одноконтактная стандартная серия JM | Выбор пайки, сопряжения и соединения |
| 50Ω ВЧ одноконтактная нестандартная серия JM | Выбор пайки, сопряжения и соединения |
| Одноконтактная серия постоянного тока JK | Выбор пайки и соединения |
| Одноконтактная стандартная серия постоянного тока JK | Выбор пайки и соединения |
| Одноконтактная нестандартная серия постоянного тока JK | Выбор пайки и соединения с головкой гвоздя |
|
Многоконтактная серия JMC
|
1-9 контактов с выбором 1-3 рядов |
| Нестандартные размеры |
Широкий диапазон |
ПРИМЕЧАНИЕ:
У нас более 100 000 типовГерметичные стеклометаллические разъемы,если разъем, который вы используете, не найден, свяжитесь с нами, предоставив свои данные.
