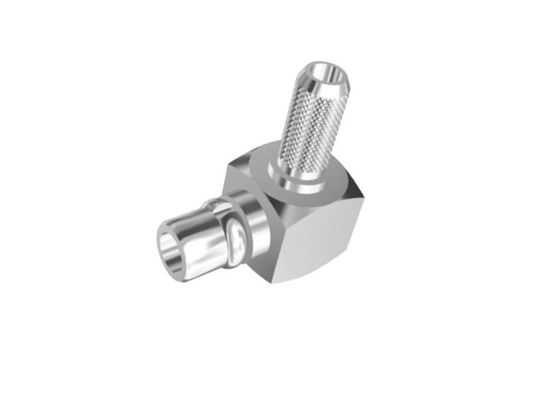

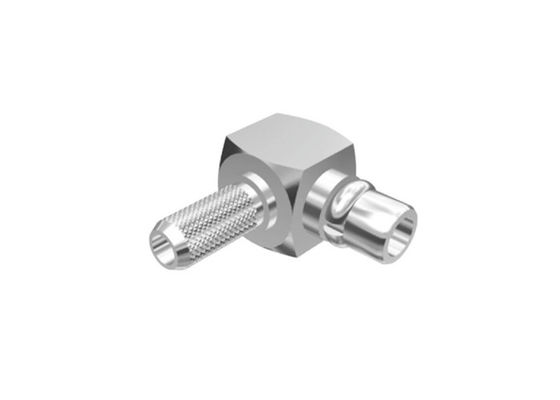

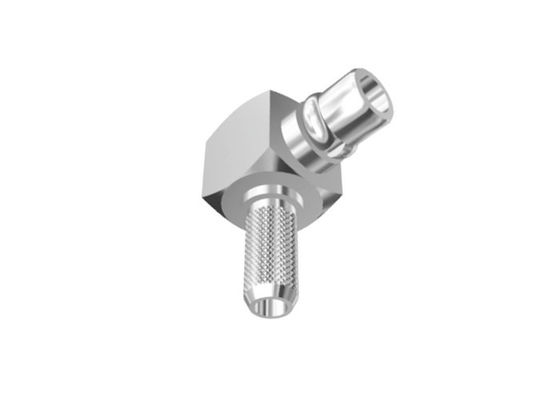

Мужской прямоугольный радиочастотный разъем MMCX с никелированием из медного сплава для кабеля RG316
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | Разъем коаксиального адаптера RF-кабеля MMCX | Пол: | Мужской |
|---|---|---|---|
| Покрытие: | Покрытые золотом или никелем | Материал: | Латунь |
| Импеданс: | 50 Ом | ПРОЧНОСТЬ: | 500 циклов |
| Кабель для спаривания: | RG316 | сертификат: | ROHS ISO-9001-2015 |
| Выделить: | соединитель джак ммккс,микро- соединители рф миниатюры |
||
Разъем MMCX Male Right Angle RF Coaxial Cable Connector для RG 316
Серия MMCX представляет собой микро-вставляемые ВЧ-коаксиальные адаптерные разъемы, которые меньше MCX и широко используются в компактных коммуникационных и сетевых устройствах с жесткими требованиями к объему и весу.
Спецификация
| Электрические характеристики | |||
| Импеданс | 50Ω | ||
| Диапазон частот | DC~6GHz | ||
| Номинальное напряжение | 170VRMS* | ||
| Диэлектрическое напряжение | 500VRMS* | ||
| Сопротивление изоляции | ≥2000MΩ | ||
| Сопротивление центрального проводника | Центральный проводник | ≤10mΩ | |
| Внешний проводник | ≤5mΩ | ||
| КСВ | ≤1.3 | ||
| Материалы и механические характеристики | |||
| Центральный проводник | Папа | Латунь с золотым покрытием | |
| Мама | Бериллиевая бронза с золотым покрытием | ||
| Эластичный контакт | Бериллиевая бронза с золотым покрытием | ||
| Оболочка и другие металлические части | Латунь с золотым покрытием | ||
| Обжимная гильза | Латунь с никелевым покрытием | ||
| Изоляторы | PTFE | ||
| Уплотнительное кольцо | Силиконовый каучук | ||
| Долговечность | 500 циклов | ||
Подробный чертеж
Применение:
* Сети
* Спутниковая связь
* Компьютеры/ЛВС
* Компьютеры/ЛВС
* Мобильная связь
* Измерительные приборы
* Базовая станция
* Мобильная связь
* Наружные объекты
* Радар, микроволны
* Телекоммуникации
* Измерительные приборы
* Автомобильная промышленность
* Соединение перемычек
* Базовые объекты
* Радио, телевизионные антенные системы
Каталог продукции:
| ВЧ-адаптер |
| Волноводно-коаксиальный адаптер |
| Герметичные стеклянно-металлические уплотнения |
| Разъем серии J30J |
| Микроволновые поворотные соединения |
| ВЧ-кабельные сборки |
| ВЧ-разъем SMA/SSMA |
| ВЧ-разъем SMP/SSMP |
| ВЧ-разъем MCX/MMCX |
| ВЧ-разъем TNC |
| ВЧ-разъем типа N |
| ВЧ-разъем BNC |
Разъемы миллиметрового диапазона (2,4 мм, 2,92 мм)
ПРИМЕЧАНИЕ:У нас более 10 000 типов MMCXразъемов, если вы не нашли нужный разъем, пожалуйста, свяжитесь с нами с вашими подробнымиданными
