Нержавеющая сталь BMA женский 4-створчатый фланцевый коаксиальный соединитель RF
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | BMA RF соединитель | Покрытие: | Никель/золото покрыли |
|---|---|---|---|
| Прочность: | 500 циклов | Контактный материал: | Латунь, BeCu |
| Материал: | СС | Стандарт проектирования:: | IEC 1169-33 |
| Тип: | Прямой. | Половое положение: | Женщина |
| Выделить: | 4-створчатый коаксиальный соединитель RF,BMA женский коаксиальный соединитель RF,Коаксиальный соединитель из нержавеющей стали |
||

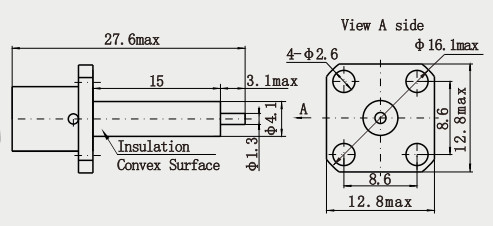

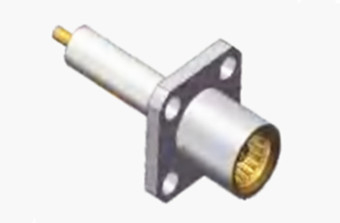

Нержавеющая сталь BMA женский 4-створчатый фланцевый коаксиальный соединитель RF
Коннекторы серии BMA, разработанные в соответствии со стандартами IEC1169-33,включает в себя недавно разработанный механизм пружинной пластины, обеспечивающий прочные электрические соединения и превосходные характеристики производительностиКлючевым преимуществом этих соединителей является их двойная способность плавать как по оси, так и по радиалу, наряду с компактным отпечатком и легкой композицией.что делает их особенно подходящими для применения в качестве слепых матов в шасси и шкафахШироко используемая в модульных системах соединителей для таких корпусов, серия BMA предлагает совместимость с международными эквивалентами, позволяя быстрое включение и выключение.Они часто используются для соединения коаксиальных кабелей в оборудовании радиосвязи и сложных инструментах.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50 Омм | |
| Диапазон частот | DC ~ 18 ГГц | |
| Номинальное напряжение | 250 VRMS (максимальный уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1000 VRMS (максимальный уровень моря) | |
| Сопротивление изоляции | ≥ 5000 МОм | |
| Сопротивление на контакт | Внешний проводник | ≤ 2,0 мОхм |
| Центральный дирижер | ≤ 0,5 мОхм | |
| VSMR | ≤ 1.3 | |
Подробная информация о продукте
| Материалы и механические характеристики | |||
| Центральный дирижер | Мужчина/запри | Медь | Покрытые золотом |
| Женщина/Подставка | Сн-П бронза | Покрытые золотом | |
| Контакт устойчивости | Бериллиевая бронза | Никельное покрытие | |
| Оружие / корпус | Медь, из нержавеющей стали | Никельное покрытие | |
| Изоляторы | ПТФЕ | ||
| Печатный кольцо | Силиконовый каучук | ||
| Прочность | 500 циклов | ||
| Соответствует требованиям RoHS | Да, да. |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 0.6N максимум |
| Сила разъединения | 0.6 N максимум |
Спецификация по окружающей среде:
| Операционная температура | -55 до +155°C |
| Рейтинг ИС (связанный) | IP64 |
Особенности:
1Отличные механические и электрические характеристики: имеет хорошую механическую прочность и стабильность, может выдерживать определенную степень физического напряжения и изменения окружающей среды.отличные электрические свойства, такие как высокое сопротивление изоляции, диэлектрическое сопротивление напряжению, низкое напряжение VSWR и т. д., могут эффективно обеспечить качество передачи высокочастотных сигналов.
2. Удобная стыковка: уникальная конструкция конструкции делает разъединитель в случае не полностью выровненный также может быть через давление розетки в ролик для достижения спаривания,и далее через уникальную конструкцию для достижения надежного соединения, легкая и быстрая эксплуатация, повышение эффективности установки и обслуживания.
3Широкий диапазон частот применения: в соответствии с различными конструкциями и моделями, частота работы соединителей BMA может охватывать широкий диапазон от постоянного тока до десятков гигагерц,которые могут удовлетворять потребности передачи радиочастотного сигнала в различных частотных диапазонах.
Применение:
1Радарная система.
Радар фазового массива: В фазовом радаре требуется большое количество коаксиальных соединителей для подключения антенного массива, фазового сдвижника, сети питания и т. д.С его миниатюризацией и высокой производительностью, женские микрополосы RF коаксиальные разъемы BMA могут удовлетворять высоким требованиям фазового радиолокационного массива к разъемам для обеспечения высокой точности и надежности радиолокационной системы.
Метеорологический радар: метеорологический радар используется для мониторинга изменений погоды и метеорологических явлений, а его RF часть требует использования RF коаксиальных разъемов для подключения передатчиков, антенн,Приемники и другое оборудование. Женские коаксиальные соединители микрополоски BMA RF могут обеспечивать стабильную передачу сигнала для обеспечения точности и надежности метеорологического радара.
2Электронная система противодействия
Оборудование для электронной войны: в оборудовании для электронной войны, такое как джаммер, разведывательные самолеты и т. д., необходимо использовать радиочастотные коаксиальные разъемы для подключения различных радиочастотных модулей и антенн.BMA женские микрополосы RF коаксиальные разъемы могут обеспечивать хорошие электрические характеристики и анти-затормозительные способности, чтобы удовлетворить требованиям оборудования электронной войны в сложной электромагнитной среде.
Коммуникационное оборудование для противодействия: коммуникационное оборудование для противодействия используется для блокировки и взлома сигналов противника.необходимо использовать высокопроизводительные радиочастотные коаксиальные разъемы для подключения радиочастотного фронта и блока обработки сигнала.BMA женские микрополосы RF коаксиальные разъемы могут обеспечить стабильную передачу сигнала и низкую потерю, улучшить производительность оборудования для противодействия связи.
Примечание:
У нас есть более 10 000 типов соединительных устройств (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP и т.д.), если вы не нашли используемый соединитель,Пожалуйста, свяжитесь с нами с вашими данными..
