TNC прямой мужской коаксиальный соединитель из нержавеющей стали для кабеля SFF-50-3-1
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | TNC Conector | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Импеданс: | 50Ω | Материал: | Медь |
| Контактный материал: | Латунь, BeCu | Прочность: | 500 циклов |
| Стандарт проектирования:: | IEC 60169-17 | Тип: | Прямой. |
| Выделить: | TNC прямой коаксиальный соединитель RF,Коаксиальный соединитель из нержавеющей стали,Коаксиальный соединитель RF SFF-50-3-1 |
||

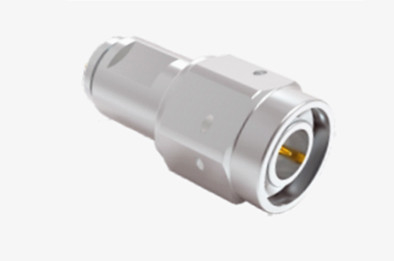

TNC прямой мужской коаксиальный соединитель из нержавеющей стали для кабеля SFF-50-3-1
Продукт серии TNC представляет собой натянутый вариант соединителя BNC с винтовыми нитями для безопасного сцепления.водонепроницаемые устройства поддерживают постоянный импеданс 50 Ом и работают в диапазоне частот DC-11 GHzСуществуют два основных типа TNC-коннекторов: стандартный и обратный полярный.Эти экономичные разъемы хорошо подходят для различных коммерческих приложений.Хотя их производительность может не совпадать с производительностью промышленных или высококачественных продуктов, они превосходят в таких приложениях, как соединения антенн.защитуКроме того, также доступны версии с обратной полярностью и 75-охмным разъемом TNC.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
|
Электрические характеристики
|
||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC ~ 4 ГГц
|
|||
|
Номинальное напряжение
|
2500VRMS (максимальный уровень моря)
|
|||
|
Диэлектрики Напряжение-сопротивление
|
750VRMS (максимальный уровень моря)
|
|||
|
Сопротивление изоляции
|
≥ 2000 МΩ
|
|||
|
Сопротивление на контакт
|
Внешний проводник
|
≤6mΩ
|
||
|
Центральный дирижер
|
≤ 1,5 мΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Механическая спецификация
| Стандарт проектирования | IEC 60169-17 |
| Соответствует требованиям RoHS | Да, да. |
| Завершение контакта с центром | Скручивать |
| Прекращение внешнего контакта | Скручивать |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 13.6N максимум |
| Сила разъединения | 13.6N максимум |

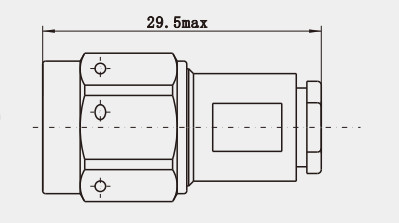

Подробный рисунок
Особенности:
1. натянутое соединение: натянутое соединение, это соединение делает соединение более прочным и надежным, по сравнению с штыками и другими методами соединения, может лучше предотвратить случайное ослабление,подходящий для случаев, требующих высокой стабильности соединения, например, в условиях вибрации мобильного оборудования связи.
2Специфический внутренний диаметр внешнего проводника: внутренний диаметр внешнего проводника составляет 6,5 мм (0,256 дюйма), и некоторые другие распространенные типы радиочастотных коаксиальных разъемов, такие как BNC тип, SMA тип,и т.д.. в размере очевидной разницы, легко идентифицировать и различать между использованием.
Применение:
1Беспроводная связь: используется для подключения беспроводных базовых станций, оборудования для спутниковой связи и радиопередатчиков для обеспечения стабильного радиочастотного соединения.является ли это передачей сигнала между базовыми станциями или связью между базовыми станциями и мобильными терминалами;, TNC-коннекторы могут обеспечить эффективную и стабильную передачу сигналов для удовлетворения потребностей большого числа пользователей, общающихся одновременно.
2. Проводная связь: в системе проводных коммуникаций, таких как локальная сеть и сеть метрополитена, для подключения различных проводных коммуникационных устройств могут использоваться TNC-коннекторы,такие как переключатели, маршрутизаторы и т.д., чтобы обеспечить высокоскоростную передачу данных и стабильную работу сети.
Примечание:
У нас более 10 000 видовКоннектор TNC, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
