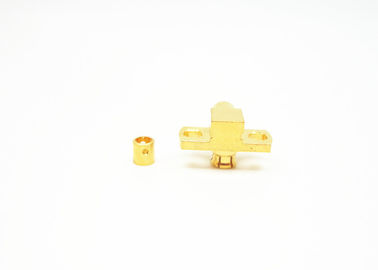

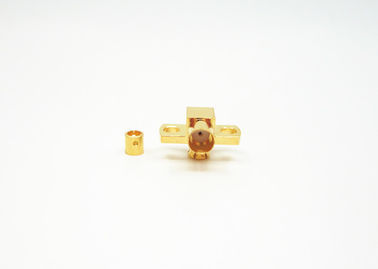

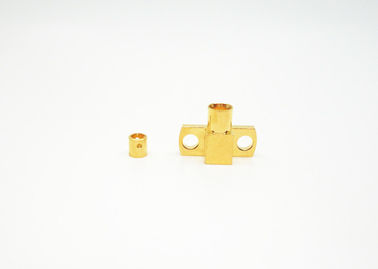

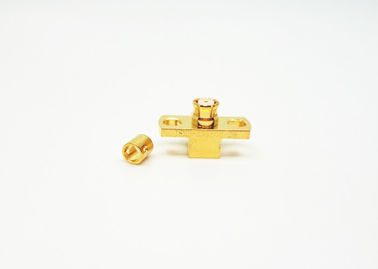

SMP RF женский коаксиальный соединитель правого угла компактный размер
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Коаксиальный соединитель SMP RF | ПЛАТИРОВАНИЕ: | Покрытые золотом или никелем |
|---|---|---|---|
| Импеданс: | 50Ω | Сертификат: | ISO-9001-2015 |
| Прочность: | 500 циклов | Положение: | Разъем-вилка SMP |
| Метод держателя: | 2 фланца отверстий | Модель: | SMP-KWF506-28 |
| Выделить: | мини соединитель смп,коаксиловый разъем смп |
||
2 отверстия Фланги Монтаж SMP RF соединитель женский прямоугольный кабель соединитель
SMP представляет собой миниатюрный коаксиальный RF-коннектор с подключением к креплению (Snap coupling), который имеет характеристики небольшого объема, легкого веса, отличной сейсмической производительности и широкомасштабной работы широкополосного доступа и т.д.Рабочая частота до 30 ГГц (наш продукт высокопроизводительного SMP-коннектора может достигать 40 ГГц), а втылок имеет три формы интерфейса - полный откат, ограниченный откат и гладкий проход ((включая торможение).Кабельная установка и серийные адаптеры обеспечивают взаимосвязь между панелями, слепых матов и раков и панелей при сохранении плотности упаковки.
Заявления
- Антенны
- Широкополосная связь.
- Приборы
- Приборы
- Широкополосная связь.
- Интерконнекция между панелями
- Антенны фазового массива
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 40 ГГц | |
| Номинальное напряжение | 170VRMS* | |
| Диэлектрики Напряжение-сопротивление | 500VRMS* | |
| Сопротивление изоляции | ≥ 2000 МΩ | |
| Центровое сопротивление | Внешний проводник | Нормальное ≤ 2,5 мΩ, уплотнение ≤ 4 мΩ |
| Центральный дирижер | Нормальное ≤6mΩ, уплотнение ≤26mΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | СН-П Бронзовый, позолоченный |
| Женщина | Бериллиевая бронза, позолоченная | |
| Эластичный контакт | Бериллиевая бронза | Покрытые золотом |
| Шкалы и другие металлические части | Медь из нержавеющей стали | Позолоченная пассивация |
| Изоляторы | Сцинтерирование стекла/PTFE/PEI | |
| Уровень утечки герметической продукции | 1.01325×10-3Pa·cm3/s | |
Особенности и преимущества
| постоянный до 40 ГГц |
| Подминиатюра |
| Покрытые золотом |
| Компактный размер |
| Коннекторы для PCB и кабельных устройств |
| Сцепление нажатием или зажиганием |
| Выбор мужского и женского пола, прямого и правого угла |
| Полное расслабление, ограниченное расслабление и гладкое отверстие |
| Нормальный тип и герметичный, крепление фланца и крепление с нитью |
| Версии для установки кабеля как для гибких, так и для полутвердых кабелей |

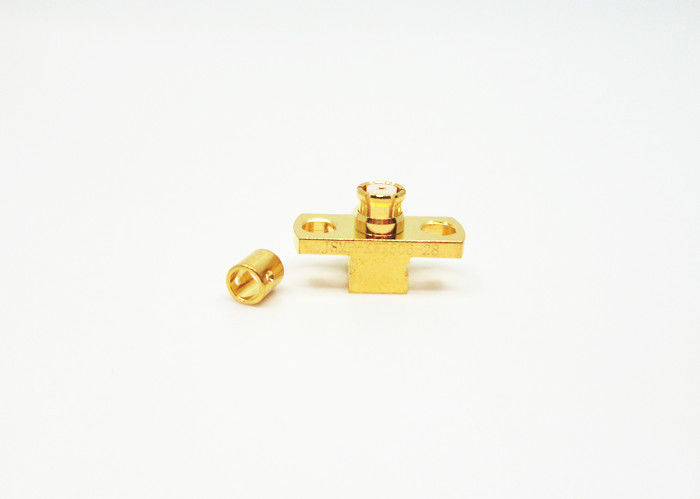

Подробный рисунок
Каталог продукции:
| Сборки радиочастотных кабелей |
| Водопровод к коаксиальному адаптеру |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| РЧ-адаптер |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| РЧ-коннектор типа N |
| TNC RF соединитель |
| MCX/MMCX RF соединитель |
| BNC RF соединительМиллиметровые волновые соединители ((2.4 мм, 2.92 мм) |
Примечание:
У нас более 10 000 видовКоннектор SMP, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это.
