Золотопокрытые стеклянные и металлические уплотнительные соединители с одноцепочкой 50 Ом RF JM2516N
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Стекло к уплотнениям металла | Покрытие: | Покрыто золотом |
|---|---|---|---|
| Импеданс: | 50 омов | Другие названия: | RF/50 Ohm Feedthrough |
| Пин: | Одинокий | Материал: | Ковар 4J29 |
| Стекло: | 7052,7070 | Hermecity: | <1> |
| Выделить: | герметически закрытые электрические соединители,мини соединитель рф |
||
50 Омм RF Feedthroughs Стекло-металловые уплотнители для электронных пакетов
Герметическое стекло-металлические уплотнители RF/DC /Многоконечные заголовки/КоннекторТакже называетсяСтеклянный изоляторОни в основном используются для передачи микроволновых сигналов, сигналов питания и сигналов управления между модулями и модулями, модулями и компонентами с требованиями газовой герметичности.Они являются одним из наиболее важных компонентов в уплотнительных компонентов.
Стекло с низкой диэлектрической постоянной и низкой диэлектрической потерей используется в качестве изоляционного и несущего материала.Сплав ковараЦентральный проводник имеет различные стили завершения, такие как связывание золотой проволоки, пайка и спаривание и т. Д.Стеклянные изоляторы маленькие., легкие, герметичные, высокая надежность и были широко распространены в промышленности по производству электроники в последние годы.
Спецификация:Каталог герметических уплотнений стекло-металл.pdf
| Наименование продукта | Герметическое стекло для металлических уплотнений |
| Модель No. | JM2516N |
| Импеданс | 50 Омм RF |
| Тип | 1 шприц |
| Строки | 1 строка |
| Цвет | Покрытые золотом |
| Оборудование корпуса и булавок | Ковар 4J29 |
|
Стеклянный материал
Цвет стекла
|
Тип 7050 или 7070
Зеленый или белый
|
| Диапазон частот | DC ~ 50 ГГц |
| VSWR | ≤ 1.2 |
| Выдерживать напряжение | ≥ 300 В |
|
Гермецит Уровень утечки |
< 1,01325 х 10- Три.Па*см3/s < 1X 10-9mbar*l/s < 1 x 10-9ccHe/сек @ 1 atm |
| Сопротивление изоляции | ≥ 2000 МΩ |
| Рабочая температура | -65°C~+260°C |

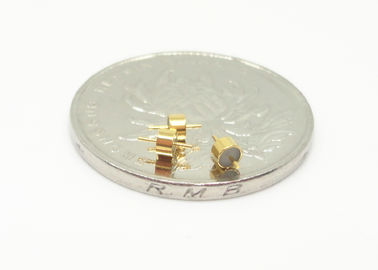

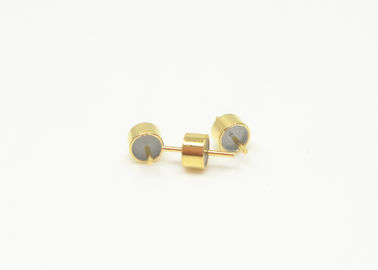

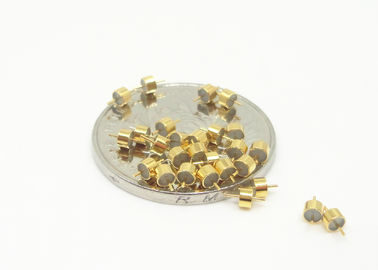

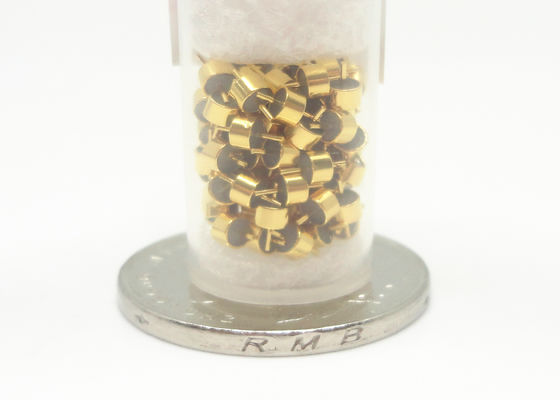

Изображение продукта JM2516N:
Детальное изображение
Единица ((мм)
Продукт:
| Модель | А. | В. | В | d | D | Примечание | |||||||
| JM2516N | 1.6 | 1.6 | 5.1 | 0.38 | 2.5 | М/С | |||||||
| JM2516 | 1.6 | 4.6 | 8 | 0.4 | 2.5 | М/С | |||||||
| JM2516A | 1.6 | 5 | 11.6 | 0.4 | 2.5 | М/С | |||||||
| JM2516B | 1.6 | 1.4 | 7.1 | 0.38 | 2.5 | М/С | |||||||
| JM2516C | 1.6 | 1.2 | 5.3 | 0.38 | 2.5 | М/С | |||||||
| JM2516D | 1.6 | 1.3 | 6.1 | 0.38 | 2.5 | М/С | |||||||
| JM2516-1 | 1.6 | 1.2 | 4.5 | 0.39 | 2.5 | М/С | |||||||
| JM2516-8 | 1.6 | 2.14 | 7.5 | 0.3 | 2.5 | М/С | |||||||
| JM2516-14 | 1.6 | 1.8 | 8 | 0.3 | 2.5 | М/С | |||||||
| JM2516-17 | 1.6 | 2 | 5.6 | 0.38 | 2.5 | М/С | |||||||
| JM2516-19 | 1.6 | 1.2 | 4.8 | 0.38 | 2.5 | М/С | |||||||
|
M/S=изготовление / сварка Примечание: Выше размер показан в таблице является лишь небольшой частью этогоRF Одноприкосновение Герметическое стекло для металлических уплотненийЕсли вам нужна документация, аналогичные, совместимые или заменяющие продукты, пожалуйста, свяжитесь с нами. |
|||||||||||||
Преимущества:
- Военный класс с 1,27ум позолоченным
- Строго.контроль толерантности
-Стандартный и индивидуальный дизайн на выбор.
- Высоко.экономически эффективные продукты и услуги
- Большие запасы для стандартных размеров
- Быстрая доставка по заказу
Особенности:
- Небольшой размер.
- Герметичный.
- легкий
- Стабильное качество и высокая надежность
- Внутренний проводник: Золотой проволока склеивание, запор и способы спаривания по выбору
Применение:
Широкий спектр применения электронных пакетов, электронных контрмер, спутников, ракет, радаров и других в военной, авионики, аэрокосмической и автомобильной промышленности.продукты миллиметровой волны.
