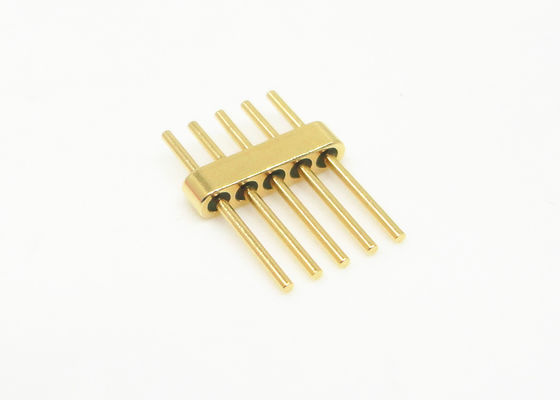

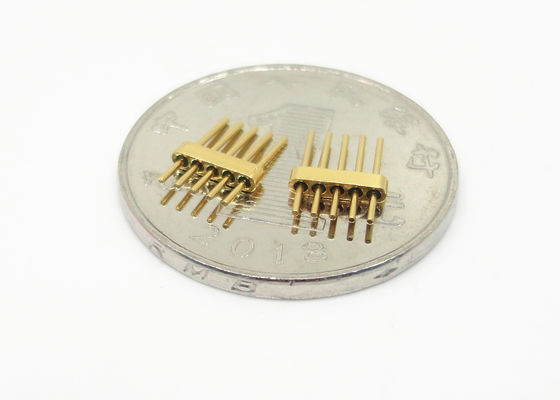

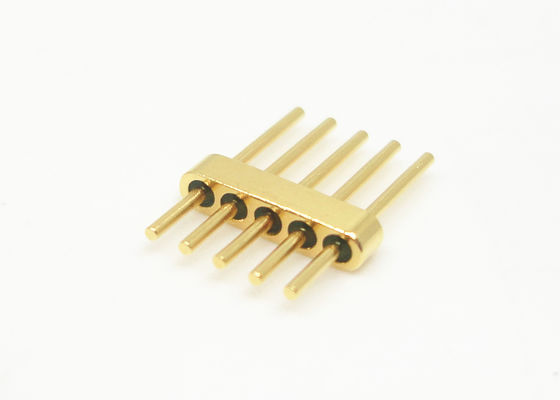

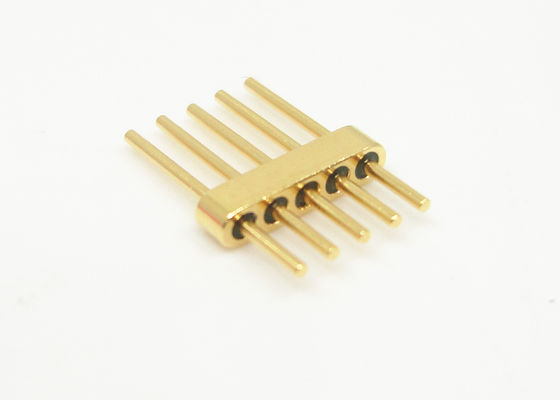

5 штифтов герметические стеклянные к металлическим уплотнительным соединителям Kovar 4J29 Shell Material JMC-289
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | Многоконечные заголовки | Покрытие: | Золото |
|---|---|---|---|
| Импеданс: | Другой | PIN -код: | 5 штырей |
| Материал корпуса: | Ковар 4J29 | Штифт материал: | Ковар 4J29 |
| Стекло: | 7052,7070 | Гермекация: | <1.01325 x 10e-08 std.cc/s |
| Выделить: | 5 штифтовые герметические стеклянные металлические разъемы,Коннекторы для уплотнения оболочек Kovar 4j29,Стеклянные и металлические уплотнители |
||
5-контактные герметичные многоконтактные разъемы с позолоченными стекло-металлическими уплотнениями
Герметичные стекло-металлические RF/DC проходные изоляторы /Многоконтактные разъемы /Разъем также называется Стеклянный изолятор. Они в основном используются для передачи сигналов СВЧ, силовых сигналов и управляющих сигналов между модулями и модулями, модулями и компонентами с требованиями к герметичности. Они являются одними из наиболее критически важных компонентов в герметизирующих компонентах.
В качестве изоляционного и опорного материала используется стекло с низкой диэлектрической проницаемостью и низкими диэлектрическими потерями. Корпус и проводник изготовлены из сплава Ковар, который спекается при высокой температуре, а поверхность покрыта золотом. Центральный проводник имеет различные типы выводов, такие как золотая проволочная связь, пайка и соединение и т. д. Стеклянные изоляторы малы, легки, герметичны, очень надежны и в последние годы широко используются в электронной промышленности.
Спецификация:
| Название продукта | Стекло-металл Многоконтактные разъемы |
| Импеданс | другое |
| Тип5 | 5 контактов |
| Ряды | 1 ряд |
| Цвет | Позолоченный |
| Материал корпуса и штыря | Ковар 4J29 |
|
Материал стекла
Цвет стекла
|
Тип 7052 или 7070
Зеленый или белый
|
| Диапазон частот | Н/Д |
| КСВН | Н/Д |
| Испытательное напряжение | ≥300V |
|
Герметичность Скорость утечки |
< 1.01325 X 10-3 Па*см3/с |
| Сопротивление изоляции | ≥2000MΩ для одного контакта, ≥1000MΩ для многоконтактного, |
| Рабочая температура | -65°C~+260°C |
Особенности:
-Малый размер
-легкий вес
-Герметичный
-Стабильное качество и высокая надежность
-Внутренний проводник: выбор между золотой проволочной связью, пайкой и соединением
Применение:
Широкий диапазон применения в электронных корпусах, спутниках, радарах и других областях авионики, аэрокосмической и автомобильной промышленности. Может использоваться с продуктами SMA, миллиметровыми волнами.
Преимущества:
-1.27 мкм золотое покрытие
-Строгий контроль допусков
-Стандартный и индивидуальный дизайн на выбор.
-Высоко экономически эффективные продукты и услуги
-Большие запасы стандартных размеров
-Быстрая доставка индивидуальных продуктов
Подробное изображение
Единица: мм
| Модель № | A | B | C | D | E | F | G | H | Количество контактов | Номер ряда | Терминация |
| JMC-289 | 9.3 | 5 | 1.5 | 6.9 | 1.5 | 1.27 | 0.5 | 0 | 5 | 1 | Пайка |
Список продуктов: Каталог-стекло-металлические герметичные уплотнения.pdf
| 50 Ом RF одноконтактные серии JM | Выбор пайки, соединения и связи |
| 50 Ом RF одноконтактные стандартные серии JM | Выбор пайки, соединения и связи |
| 50 Ом RF одноконтактные нестандартные серии JM | Выбор пайки, соединения и связи |
| DC одноконтактные серии JK | Выбор пайки и связи |
| DC одноконтактные стандартные серии JK | Выбор пайки и связи |
| DC одноконтактные нестандартные серии JK | Выбор пайки и связи с головкой |
|
Многоконтактные разъемы серии JMC
|
1-9 контактов с выбором 1-3 рядов |
| Индивидуальные размеры |
Широкий диапазон |
ПРИМЕЧАНИЕ:
У нас более 100 000 типов Герметичные стекло-металлические разъемы, если разъем, который вы используете, не найден, пожалуйста, свяжитесь с нами с вашими деталями.
