Золотопокрытые многоцепочечные заголовки / герметическое стекло к металлическим уплотнениям Kovar 4J29 Материал JMC-340
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | Заголовки из стекла в металл с несколькими булавками | Импеданс: | Другой |
|---|---|---|---|
| Приколоть: | 7 булавок | Штифт материал: | Ковар 4J29 |
| Стекло: | 7052,7070 | Покрытие: | Золото |
| Гермекация: | <1.01325 x 10e-08 std.cc/s | Сертификат: | ROHS ISO-9001-2015 |
| Выделить: | Золотопокрытые многоцепочечные заголовки,Герметические стеклянные к металлическим уплотнениям,Коннекторы из материала Kovar 4J29 |
||

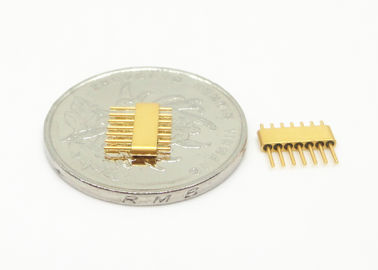

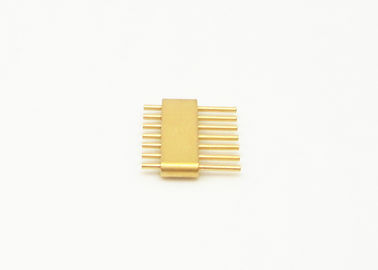

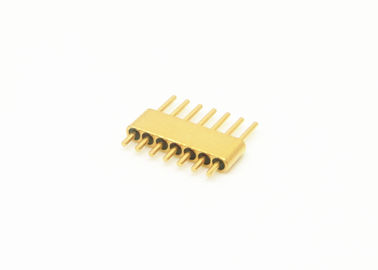

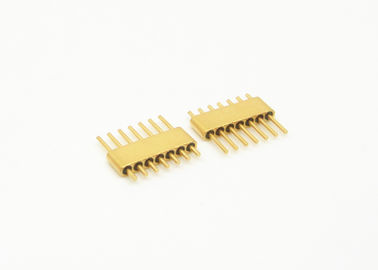

7-контактные многоконтактные разъемы с герметичными стеклянными уплотнениями из сплава Ковар
Герметичные многоконтактные разъемы / Стеклянные уплотнения RF / DC проходные элементы /Стеклянные бусины также называется Стеклянный изолятор, Герметичный разъем. Они в основном используются для передачи микроволновых сигналов, сигналов питания и управляющих сигналов между модулями и модулями, модулями и компонентами с требованиями к герметичности. Они являются одними из наиболее критических компонентов в герметизирующих компонентах.
В качестве изоляционного и опорного материала используется стекло с низкой диэлектрической проницаемостью и низкими диэлектрическими потерями. Корпус и проводник изготовлены из сплава Ковар, спеченного при высокой температуре, а поверхность покрыта золотом. Центральный проводник имеет различные типы выводов, такие как золотая проволочная связь, пайка и соединение и т. д.
Каталог-Стеклянные уплотнения.pdf
Стеклянные изоляторы малы, легки, герметичны, очень надежны и в последние годы широко используются в электронной промышленности.
Спецификация:
| Название продукта | Стеклянное уплотнение Многоконтактные разъемы |
| Импеданс | другое |
| Тип | 7 контактов |
| Ряды | 1 ряд |
| Цвет | Позолоченный |
| Материал корпуса и штыря | Ковар 4J29 |
|
Материал стекла
Цвет стекла
|
Тип 7050 или 7070 или DM308
Зеленый или белый
|
| Диапазон частот | Н/Д |
| КСВН | Н/Д |
| Напряжение пробоя | ≥300В |
|
Герметичность Скорость утечки |
<1.01325 X 10-3 Па*см3/с < 1X 10-9 мбар*л/с < 1 x 10-9 ccHe/сек @ 1 атм |
| Сопротивление изоляции | ≥2000 МОм для одного контакта, ≥1000 МОм для многоконтактного, |
| Рабочая температура | -65℃~+260℃ |
Особенности:
- Малый размер
- легкий вес
- Герметичный
- Стабильное качество и высокая надежность
- Внутренний проводник: выбор метода золотой проволочной связи, пайки и соединения
Преимущества:
- Покрытие золотом 1,27 мкм
- Строгий контроль допуска
- Стандартный и индивидуальный дизайн на выбор.
- Высокоэкономичные продукты и услуги
- Большие запасы стандартных размеров
- Быстрая доставка индивидуальных продуктов
Применение:
Широкий спектр применения в электронных корпусах, спутниках, радарах и других областях авионики, аэрокосмической и автомобильной промышленности. Может использоваться с продуктами SMA, миллиметровыми волнами.
Чертеж и изображение JMC340
Единица: мм
Список продуктов:
| 50 Ом ВЧ одноконтактные серии JM | Выбор пайки, соединения и связи |
| 50 Ом ВЧ одноконтактные стандартные серии JM | Выбор пайки, соединения и связи |
| 50 Ом ВЧ одноконтактные нестандартные серии JM | Выбор пайки, соединения и связи |
| DC одноконтактные серии JK | Выбор пайки и связи |
| DC одноконтактные стандартные серии JK | Выбор пайки и связи |
| DC одноконтактные нестандартные серии JK | Выбор пайки и связи типа "гвоздевая головка" |
|
Многоконтактные разъемы серии JMC
|
1-9 контактов с выбором 1-3 рядов |
| Индивидуальные размеры |
Широкий диапазон |
ПРИМЕЧАНИЕ:
У нас более 100 000 типов Герметичных стеклянных уплотнений, если вы не нашли нужный разъем, пожалуйста, свяжитесь с нами, предоставив ваши детали.
