Одноконтактные ВЧ-разъемы 50 Ом с герметичным стеклянным уплотнением Металл-Стекло JM3022-2-JHH

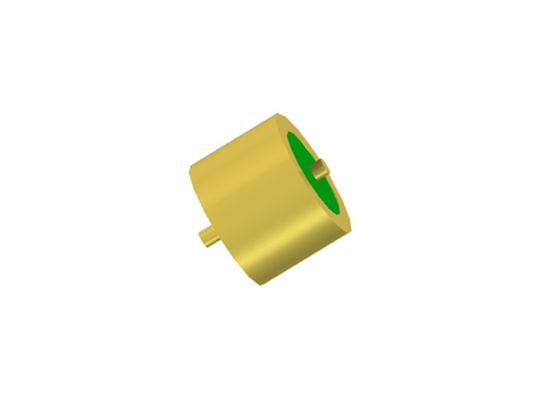

Single Pin RF 50 Ohm Glass To Metal Seal Connectors Hermetic JM3022-2-JHH
Single Pin RF 50 Ohm Glass To Metal Seal Connectors Hermetic JM3022-2-JHH

Большие изображения :  Одноконтактные ВЧ-разъемы 50 Ом с герметичным стеклянным уплотнением Металл-Стекло JM3022-2-JHH Лучшая цена

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: ELT
Сертификация: ROHS ISO-9001-2015
Номер модели: JM3022-2-JHH
Оплата и доставка Условия:
Количество мин заказа: 200 PCS
Цена: Возможен торг
Упаковывая детали: стандартная коробка экспорта
Время доставки: Не позднее 3 недели
Условия оплаты: T/T, западное соединение, L/C
Поставка способности: 30 000 000 ПК в год
контакт
Подробное описание продукта
Покрытие: Золото Приколоть: Одиночная булавка
Штифт материал: Ковар 4J29 Материал стекла: 7052,7070, DM308
Гермекация: <1.01325 x 10e-08 std.cc/s Сертификат: ROHS ISO-9001-2015
упаковка: Стекло до металлических уплотнений Неотвратимость: RF 50 Ом
Фирменное наименование: ELT(Elite) ОДМ: может быть настроен в соответствии с вашим требованием
Выделить:

Одноконтактные герметичные RF разъемы с герметизацией стекло-металл

,

50 Ом герметичное стекло-металлическое уплотнение

,

JM3022-2-JHH разъемы стекло-металлическое уплотнение

 Герметичный одноконтактный RF 50 Ом стекло-металл с поверхностью для золотого проволочного соединения



Спецификация JM3022-2-JHH:

Наименование продукта Герметичные стекло-металл уплотнения
Импеданс 50 Ом RF
Тип 1 контакт
Ряды 1 ряд
Цвет Позолоченный
Материал корпуса и контакта Ковар 4J29
Материал стекла
Цвет стекла
Тип 7052 или 7070 или DM308
Зеленый или белый
Диапазон частот DC-18GHz
КСВН 1.35
Испытательное напряжение ≥500В

Герметичность

Скорость утечки

 < 1.01325 X 10-3 Па*см3/с
< 1X 10-9 мбар*л/с
< 1 x 10-9 ccHe/сек @ 1 атм
Сопротивление изоляции ≥2000 МОм
Рабочая температура -65℃~+260℃



Подробное изображение (мм) JM3022-2-JHH

Catalog-Glass-to-Metal Hermetic Seals.pdf

Одноконтактные ВЧ-разъемы 50 Ом с герметичным стеклянным уплотнением Металл-Стекло JM3022-2-JHHОдноконтактные ВЧ-разъемы 50 Ом с герметичным стеклянным уплотнением Металл-Стекло JM3022-2-JHH





Введение



Герметичные стекло-металл уплотнения RF/DC /Многоконтактные разъемы /Разъем также называется Стеклянный изолятор. Они в основном используются для передачи сигналов СВЧ, силовых сигналов и управляющих сигналов между модулями и модулями, модулями и компонентами с требованиями к герметичности. Они являются одними из наиболее критичных компонентов в герметизирующих компонентах.



В качестве изоляционного и опорного материала используется стекло с низкой диэлектрической проницаемостью и низкими диэлектрическими потерями. Корпус и проводник изготовлены из сплава Ковар, спеченного при высокой температуре, а поверхность позолочена. Центральный проводник имеет различные типы выводов, такие как золотое проволочное соединение, пайка и соединение и т. д. Стеклянные изоляторы малы, легки, герметичны, очень надежны и в последние годы широко используются в электронной промышленности.

Hermetic Seal Solder Contact 6-pin Feedthroughs Connector

Особенности:

-Малый размер

-легкий вес

-Герметичный

-Стабильное качество и высокая надежность

-Внутренний проводник: выбор метода золотого проволочного соединения, пайки и соединения


Применение:

Широкий спектр применения в электронных корпусах, спутниках, радарах и других областях авионики, аэрокосмической и автомобильной промышленности. Может использоваться с продуктами SMA, миллиметрового диапазона.



Преимущества:
-Позолота 1.27 мкм
-Строгий контроль допусков
-Стандартный и индивидуальный дизайн на выбор.
-Высокая экономичность продуктов и услуг
-Большие запасы стандартных размеров
-Быстрая доставка индивидуальных продуктов



Список продуктов:

50 Ом RF одноконтактная серия JM Выбор пайки, соединения и проволочного соединения
50 Ом RF одноконтактная стандартная серия JM Выбор пайки, соединения и проволочного соединения
50 Ом RF одноконтактная нестандартная серия JM Выбор пайки, соединения и проволочного соединения
DC одноконтактная серия JK Выбор пайки и проволочного соединения
DC одноконтактная стандартная серия JK Выбор пайки и проволочного соединения
DC одноконтактная нестандартная серия JK Выбор пайки и соединения головкой
Многоконтактный разъем серии JMC
 1-9 контактов с выбором 1-3 рядов
Индивидуальные размеры

Широкий диапазон

 Одноконтактные ВЧ-разъемы 50 Ом с герметичным стеклянным уплотнением Металл-Стекло JM3022-2-JHHОдноконтактные ВЧ-разъемы 50 Ом с герметичным стеклянным уплотнением Металл-Стекло JM3022-2-JHH


ПРИМЕЧАНИЕ:
У нас более 100 000 типов герметичных стекло-металл разъемов, если разъем, который вы используете, не найден, пожалуйста, свяжитесь с нами с вашими деталями.
