40GHz загерметизировало прекращение приложения припоя SMP мужское прямое
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | Мужчина SMP ограничивал соединитель защелки герметически закрытый | Диапазон изменения частот: | DC~40GHz |
|---|---|---|---|
| Импеданс: | 50Ω | Серия соединителя: | SMP |
| Род: | Мужчина | Материал раковины: | Kovar 4j29 |
| Стекло: | 7052 7070 | Hermecity: | ≤1.01325*10-3 Pa.cm3/s |
| Выделить: | Кабельный соединитель RF мужчины,Прямой соединитель Smp прекращения,Коаксиловый разъем RF приложения припоя |
||

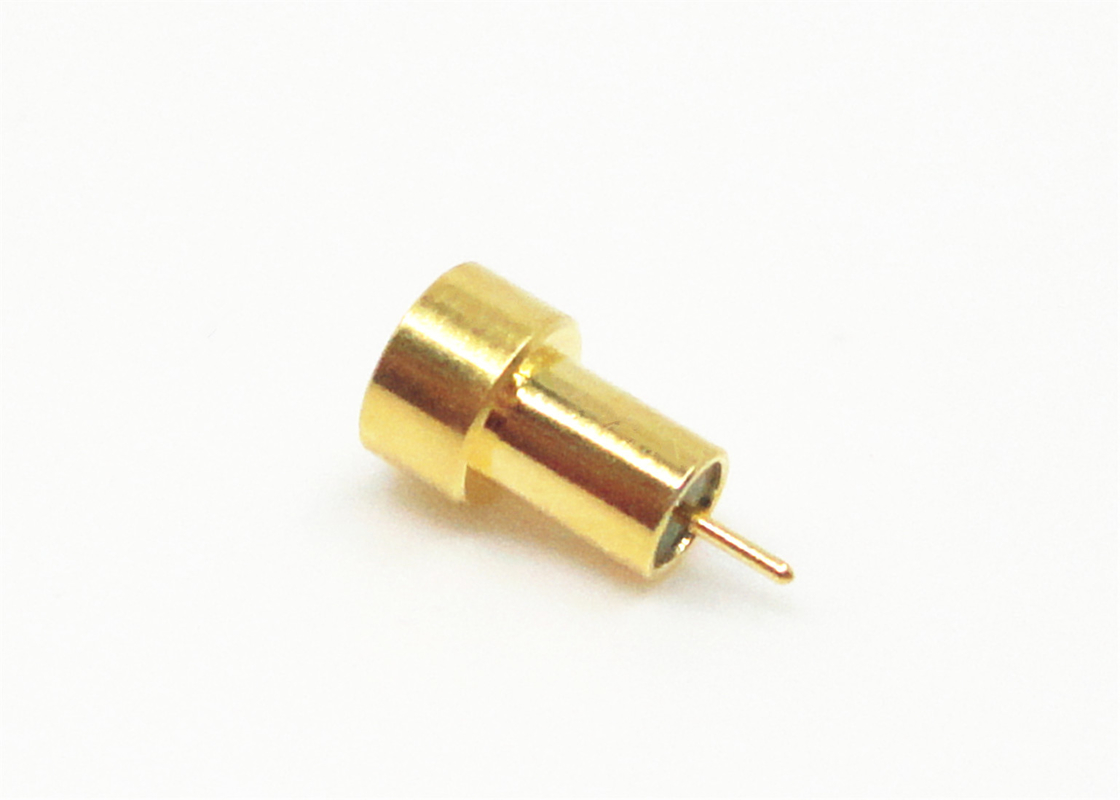

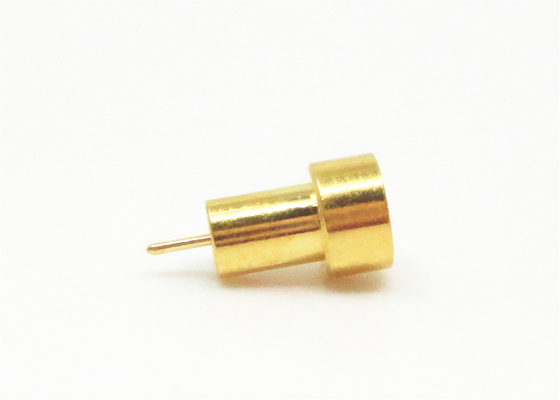

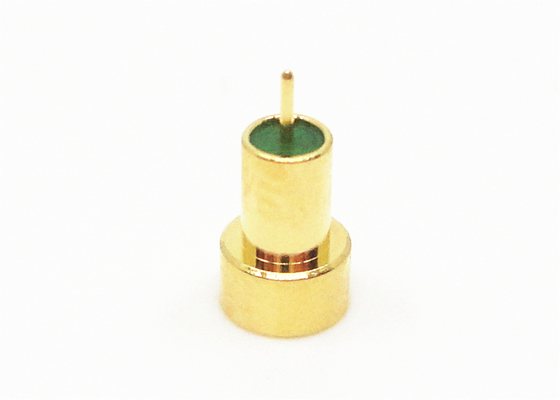

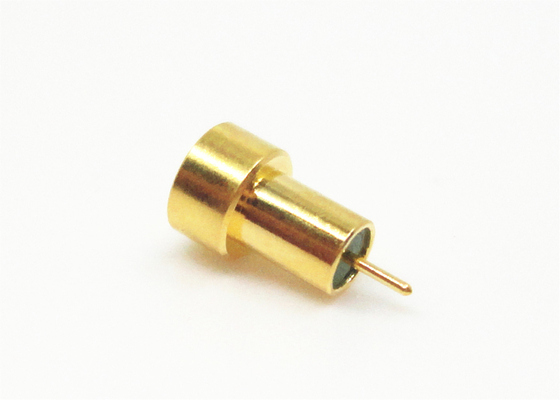

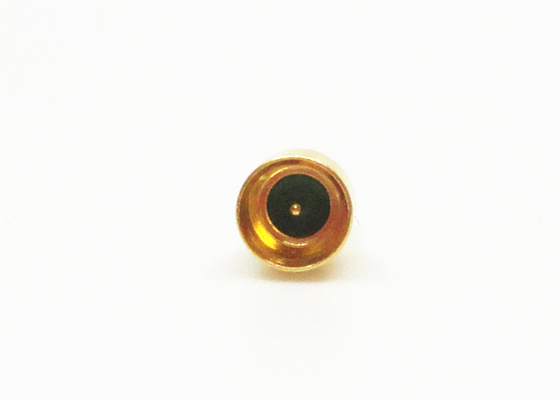

Мужчина SMP ограничивал терминал Pin приложения припоя соединителя защелки герметически закрытый
SMP sminiature нажим-на или коаксиловый разъем RF соединения кнопки, который имеют характеры небольшого размера, облегченного, превосходного сейсмического представления, и широко работая broadband, etc. своя равочая частота до 30GHz (наш продукт соединителя SMP может достигнуть 40GHz), и штепсельная вилка имеет защелку 3 интерфейсов форм-полную, ограниченную защелку и ровную скважину (включая с тормозить). Держатель PCB, держатель кабеля и последовательно переходники обеспечивает решение соединения для доск-к-доски, слепой ответной части и применений шкаф-и-панели пока поддерживающ плотность пакета. Применитесь для установите ситуацию с требованием интенсивного высокой надежности модульное.
Спецификация
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон изменения частот | DC~40GHz | |
| Расклассифицированное напряжение тока | 170VRMS* | |
| Сопротивление изоляции | ≥2000MΩ | |
| Напряжени тока-сопротивление Dielectrics | 500VRMS* | |
| Разбивочное сопротивление | Наружный проводник | ≤4mΩ |
| Центральный проводник | ≤26mΩ | |
| VSWR | ≤1.3 | |
| Материальные & механические характеристики | ||
| Центральный проводник | Мужчина | Sn-P бронзовый, покрытое золото |
| Женщина | Бронза бериллия, покрытое золото | |
| Эластичный контакт | Бронза бериллия | Покрытое золото |
| Раковина и другие части металла | Латунная нержавеющая сталь | Запассивированность покрытая золотом |
| Изоляторы | Стеклянное sintering/PTFE/PEI | |
| Герметичный тариф утечки продукта | 1.01325×10-3Pa·cm3/s | |
Детальный чертеж
| Модель нет. | L | d | Интерфейс | Примечание |
| SMP (M) - JHD | 1,6 | 0,39 | ограниченная защелка | deepth 1.7mm интерфейса, герметичное |
| SMP (M) - JHD-S | 1,6 | 0,39 | ровная скважина | deepth 1.7mm интерфейса, герметичное |
| SMP (M) - JHD-F | 1,6 | 0,39 | полная защелка | deepth 1.7mm интерфейса, герметичное |
| SMP (M) - JHD-Y1 | 1,6 | 0,39 | ограниченная защелка | deepth 1.7mm интерфейса, герметичное, |
| SMP (M) - JHD26-S | 0,8 | 0,3 | ровная скважина | deepth 1.7mm интерфейса, герметичное |
| SMP (M) - JHD42-S | 2 | 0,39 | ровная скважина | deepth 1.7mm интерфейса, герметичное |
| SMP (M) - JHD51 | 1,2 | 0,39 | ограниченная защелка | deepth 1.7mm интерфейса, герметичное |
| SMP (M) - JHD51-S | 1,2 | 0,39 | ровная скважина | deepth 1.7mm интерфейса, герметичное |
| SMP (M) - JHD54 | 1,1 | 0,39 | ограниченная защелка | deepth 1.7mm интерфейса, герметичное |
| SMP (M) - JHD54-S | 1,1 | 0,39 | ровная скважина | deepth 1.7mm интерфейса, герметичное |
| SMP (M) - JHD63 | 2,5 | 0,39 | ограниченная защелка | deepth 1.7mm интерфейса, герметичное |
| SMP (M) - JHD153 | 1 | 0,39 | ограниченная защелка | deepth 1.7mm интерфейса, герметичное |
ПРИМЕЧАНИЕ:
Мы имеем над 1 000 типами SMP герметически закрывали соединитель для выбора, если продукт вы используете не найден, пожалуйста свяжется мы для полных catologs. Изготовленные на заказ размеры приняты.
Особенности и преимущества
| Покрытое золото |
| Подводн-миниатюрный |
| DC до 40 GHz |
| Компактный размер |
| Нажим-на или щелчковое соединение |
| Полная защелка, ограниченная защелка и ровная скважина |
| Соединитель держателя PCB & кабеля |
| Мужчина и женский, прямой и прямоугольный выбор |
| Версии держателя кабеля и для гибких и полужестких материалов кабеля |
| Нормальный тип и держатель герметичных, фланца & Поток-в выборе держателя |
Применения
- Военный
- Антенны
- Broadband
- Воздушно-космическое пространство
- Broadband
- Радиосвязи
- Инструментирование
- Инструментирование
- Фазированный - антенны массива
- соединение Доск-к-доски
