Серия DC~40GHz отверстия разъем-розетки 2 SMP локтя 90 градусов для кабеля CXN3506
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | SMP RF коаксиальное Conector | Диапазон изменения частот: | DC~40GHz |
|---|---|---|---|
| Импеданс: | 50Ω | Сертификат: | CE ROHS |
| Жизненный период: | 500 циклов | Материал: | Латунь |
| Расклассифицированное напряжение тока: | 170VRMS* | Диэлектрик выдерживает напряжение тока: | 500VRMS* |
| Выделить: | Разъем-розетка SMP 90 градусов,разъем-розетка SMP 40GHz,Соединитель SMP кабеля CXN3506 |
||
Серии DC~40GHz отверстия SMP локтя 90 градусов женская 2 для кабеля CXN3506
Интерфейс SMP позволяет инженеры по дизайну увеличить представление и сложность дизайна пока также улучшающ форм-фактор.
Серия соединения SMP полагается на плавая женск-к-женском переходнике (обыкновенно назвал пуля) для того чтобы включить мужчины SMP и PCB соединител-оборудовал доски, который нужно штабелировать. Эта прочная конструкция дает этой номенклатуре товаров способность:
* допустите радиальное и осевое рассогласование
* выдержите множественные циклы захвата/отцепления без ухудшения в электрическом представлении
Электрические характеристики:
| Импеданс | 50Ω | |
| Диапазон изменения частот | DC~40GHz | |
| Расклассифицированное напряжение тока | 170VRMS* | |
| Сопротивление изоляции | ≥2000MΩ | |
| Напряжени тока-сопротивление Dielectrics | 500VRMS* | |
| Разбивочное сопротивление | Наружный проводник | Normal≤2.5mΩ, Sealing≤4mΩ |
| Центральный проводник | Normal≤6mΩ, Sealing≤26mΩ | |
| VSWR | ≤1.3 | |
Материальные & механические характеристики:
| Центральный проводник | Мужчина | Sn-P бронзовый, покрытое золото |
| Женщина | Бронза бериллия, покрытое золото | |
| Эластичный контакт | Бронза бериллия | Покрытое золото |
| Раковина и другие части металла | Латунная нержавеющая сталь | Запассивированность покрытая золотом |
| Изоляторы | Стеклянное sintering/PTFE/PEI | |
| Герметичный тариф утечки продукта | 1.01325×10-3Pa·cm3/ | |

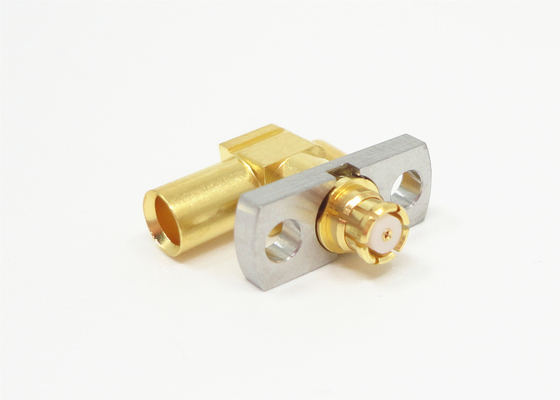

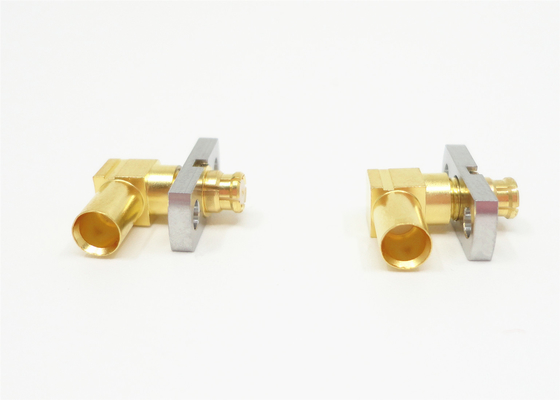

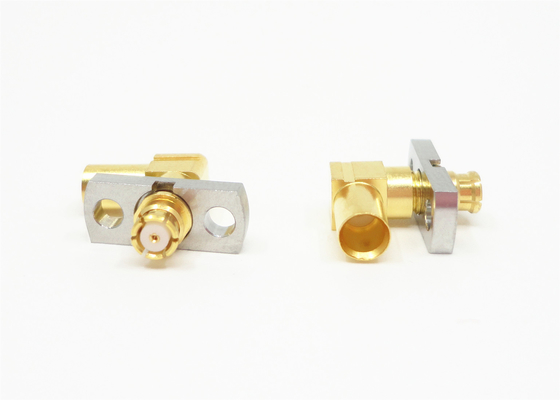

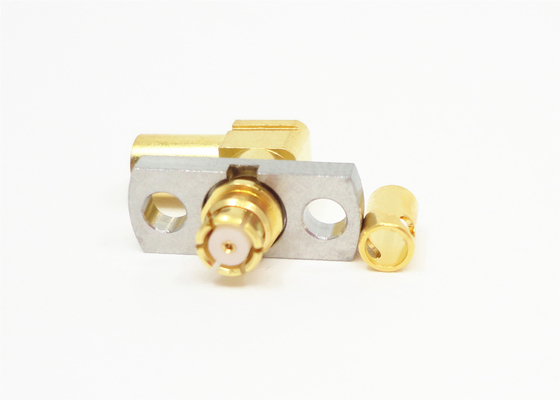

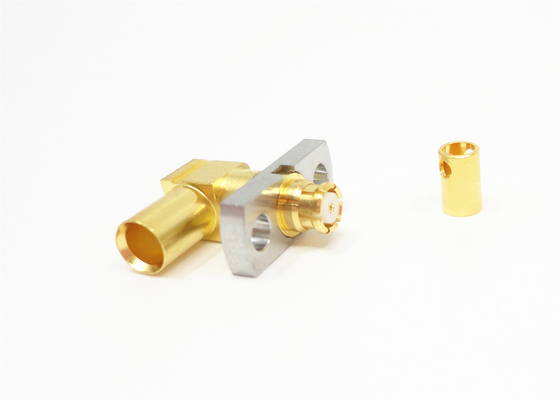

Изображение серий DC~40GHz отверстия SMP локтя 90 градусов женской 2 для кабеля CXN3506:
Родственные продукты:
| Номер модели | L (mm) | D (mm) | Тип кабеля | Примечание |
| SMP-KWF506-1 | 13,4 | 12,6 | CXN3506 | |
| SMP-KWF506-2 | 8 | 2,2 | CXN3506 | Фланец с 360° свободно вращает |
| SMP-KWF506-4 | 8,2 | 12,2 | CXN3506 | |
| SMP-KWF506-5 | 9 | 12,2 | CXN3506 | |
| SMP-KWF506-6 | 6,8 | 11,5 | CXN3506 | |
| SMP-KWF506-19 | 8 | 11,6 | CXN3506 | |
| SMP-KWF506-7 | 6,8 | 11,5 | CXN3506 | |
| SMP-KWF506-9 | 8,9 | 11,8 | CXN3506 | Фланец с 360° свободно вращает |
| SMP-KWF506-11 | 8,3 | 13,2 | CXN3506 | Фланец с 360° свободно вращает |
| SMP-KWF506-13 | 13,2 | 17,2 | CXN3506 | Фланец с 360° свободно вращает |
| SMP-KWF506-16 | 10,5 | 12,2 | CXN3506 | Фланец с 360° свободно вращает |
| SMP-KWF506-17 | 6,8 | 11,6 | CXN3506 | |
| SMP-KWF506-18 | 8,9 | 14,2 | CXN3506 | Фланец с 360° свободно вращает |
| SMP-KWF506-27 | 8,9 | 12,2 | CXN3506 | Фланец с 360° свободно вращает |
| SMP-KWF506-28 | 6,8 | 11,8 | CXN3506 | |
| SMP-KWF506-32 | 8,9 | 12,8 | CXN3506 | Фланец с 360° свободно вращает |
| SMP-KWF506-33 | 8 | 17,6 | CXN3506 | |
| SMP-KWF506-34 | 10 | 14,2 | CXN3506 | Фланец с 360° свободно вращает |
Особенности и преимущества:
- DC до 40 GHz
- Подводн-миниатюрный
- Нажим-на или щелчковое соединение
- Компактный размер
- Версии держателя кабеля и для гибких и полужестких материалов кабеля
- Соединители держателя PCB & кабеля
- Покрытое золото
- Нормальный тип и держатель герметичных, фланца & Поток-в выборе держателя
- Выбор Male& женский, прямой & прямоугольный
- Полная защелка, ограниченная защелка и ровная скважина
Применения:
- Антенны
- Воздушно-космическое пространство
- соединение Доск-к-доски
- Радиосвязи
- Военный
- Инструментирование
Продукт Cataloge:
| Переходник RF |
| Волновод к коаксиальному переходнику |
| герметические затворы Стекл-к-металла |
| Соединитель серии J30J |
| Соединения микроволны роторные |
| Сборки кабеля RF |
| Соединитель SMA/SSMA RF |
| Соединитель SMP/SSMP RF |
| Соединитель MCX/MMCX RF |
| Соединитель TNC RF |
| Тип соединитель n RF |
| Соединители волны BNC RF ConnectorMillimeter (2.4mm, 2.92mm) |
Упаковывая детали:
* стандартная коробка экспорта
* согласно требованиям к клиентов
ПРИМЕЧАНИЕ:
Мы имеем над 10 000 типами соединителя SMP, если соединитель вы используете не найден, пожалуйста свяжется мы с вашими деталями.
