SMPM Фланцевая установка RF соединителя прямой полный задерживающий розетка CXN3657/MF151A 50Ohm
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта

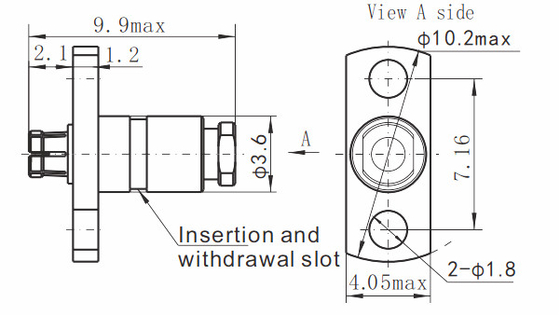

| Длина: | 9.9 мм максимум | Номинальное напряжение: | 85VRMS* |
|---|---|---|---|
| Материал: | Латунь | Плакировка: | Покрытое золото |
| Импеданс: | 50Ω | Диапазон изменения частот: | DC~50GHz |
| Интерфейс: | Полная защелка | Продолжительность жизни: | 500 циклов |
| Выделить: | Фланцевый РЧ-разъем SMPM,Фланцевый РЧ-разъем CXN3657,Фланцевый РЧ-разъем 50 Ом |
||
RF соединитель SMPM прямая полная зажигательная розетка CXN3657/MF151A Фланцевая установка 50 Ом
Серия продуктов SMPM представляет собой микро-миниатюрные интерфейсы с диапазоном частот от постоянного тока до 50 ГГц.
высокочастотные коаксиальные приложения и предлагается в полной развязке и гладкой конфигурации отверстия, обеспечивающей безопасное взаимодействие и
Семейство радиочастотных соединений отвечает потребностям в проектировании небольших пакетов.
Он может быть использован для высокоскоростной передачи сигнала или в системах слепого мата с борта на борт с использованием плавучей пули.
Особенности
• Надежная электрическая производительность до 50 ГГц
• Небольшие пакеты
• стили нажатия и сжимания для быстрой установки
Спецификация
| Электрические характеристики | |||||
| Импеданс | 50Ω | ||||
| Диапазон частот | DC ~ 60 ГГц | ||||
| Номинальное напряжение | 85VRMS* | ||||
| Диэлектрики Напряжение-сопротивление | 250VRMS* | ||||
| Сопротивление изоляции | ≥ 2000 МΩ | ||||
| Центровое сопротивление | Внешний проводник | Нормальное ≤2mΩ, уплотнение ≤5mΩ | |||
| Центральный дирижер | Нормальное ≤6mΩ, уплотнение ≤25mΩ | ||||
| DC ~ 18 ГГц | 18 ~ 26,5 ГГц | 26.5 ~ 40 ГГц | 40 ~ 50 ГГц | ||
| VSWR | ≤ 1.25 | ≤ 1.3 | ≤ 1.35 | ≤ 1.4 | |
| Материалы и механические характеристики | |||||
| Центральный дирижер | Мужчина | Sn-P Бронза/Ковар, позолоченный | |||
| Женщина | Бериллиевая бронза, позолоченная | ||||
| Эластичный контакт | Бериллиевая бронза, позолоченная | ||||
| Шкалы и другие металлические части |
Латунь/Ковар, покрытая золотом Пассивация из нержавеющей стали |
||||
| Изоляторы | Сцинтерирование стекла/PTFE/PEI | ||||
| Уровень утечки герметической продукции | ≤1,01325×10-3Pa·cm3/s | ||||
Применение:
- Антенны
- Широкополосная связь
- Беспроводный
- Инструментация
- Медицинская помощь
- Квантовые вычисления
Подробная информация о упаковке:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовSMPM соединитель,Если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
