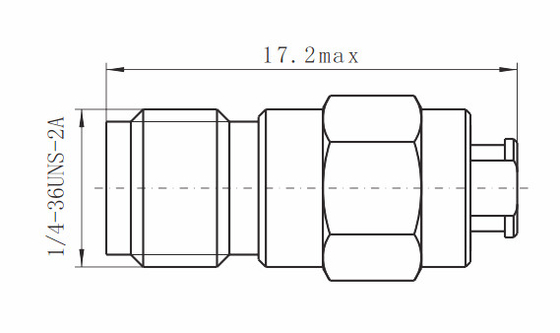

Женский соединитель серии k 2.92mm RF нержавеющей стали для CXN3506/MF108A
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| материал: | нержавеющая сталь | Род: | Женщина |
|---|---|---|---|
| Название продукта: | 2,92 мм, тип К, СМК | Ключевые слова: | Кабельный соединитель |
| Элемент: | Соединители миллиметрового диапазона | Плакировка: | Покрытый никель |
| Приложение: | RF | Поверхностная плакировка: | Запассивируйте |
| Выделить: | Розетка K 2,92 мм РЧ разъем,CXN3506 2 |
||
Мужской прямоугольный коаксиловый разъем нержавеющей стали k (2.92mm) RF для кабеля CXN3506/MF108A
Сборки кабеля и соединители элиты Сиань электронные прямоугольные обеспечивают превосходное электрическое представление от DC до 40GHz. Никакая потребность пожертвовать представление для космоса, эти высокопроизводительные соединители не компактна в размере и имеет выдающую стойкость. В настоящее время доступный для типы кабеля CXN3506 и MF108A и в серии SMA и 2.92mm.
Серии k (2.92mm) соединитель точности конструированный для пользы с применениями микроволны требуя превосходного представления до 40GHz. Оно может скрещивани-над с серией соединителя SMA и 3.5mm. Соединитель серии k имеет много преимуществ, как небольшое соединение etc размера, облегченных, высокочастотных и надежных.
Спецификация:
| Импеданс | 50Ω |
| Диапазон изменения частот | DC - 40GHz |
| Оценка напряжения тока | 250 VRMS (Максимальн Уровень моря) |
| Диэлектрическое выдерживая напряжение тока | 750 VRMS (Максимальн Уровень моря) |
|
Коэффициент напряжения стоячей волны |
≤ 1,05 + 0.005f |
| Контактное сопротивление | MΩ ≤ 3,0 центрального проводника |
| Наружное mΩ ≤ 2,0 проводника | |
| Сопротивление изоляции | ≥ 5000 MΩ |
| Внутренний проводник | Мужская штепсельная вилка: Латунный, покрытое золото |
| Женский Джек: Бронза бериллия, покрытое золото | |
| Тело/раковина/снабжение жилищем |
Латунь, покрытое золото, запассивированная нержавеющая сталь, |
| Изолятор | PEI/PLF |
| Набивка | Силиконовая резина |
| Температура | -55℃ | +125℃ |
| Стойкость | 500 циклов |
| Вращающий момент | 0,79 | 1,13 N.m |
Особенности:
дизайн *Space сохраняя уменьшает стресс на соединении припоя.
*Replaces потребность для плотного загиба кабеля приспосабливать в плотное пятно.
прекращение *Standard гибкое или полужесткое кабеля.
Применение:
*Rugged высокочастотные применения RF
прототипирование *Rapid
* высокоскоростной цифровой компонентный тест
тестовые приложения *5G беспроводные
Родственные продукты:
| K-JW506G | Нержавеющая сталь k мужская прямоугольная для CXN3506/MF108A |
| K-J506G | Нержавеющая сталь k мужская для кабеля CXN3506/MF108A |
