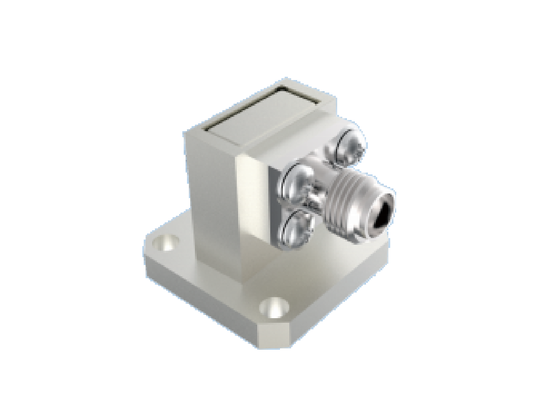

BJ320/WR 28 Волновод к 2.92 мм K тип адаптер 26.4 ГГц ~ 38 ГГц прямоугольные аэрокосмические RF-коннекторы, используемые для ка-диапазона
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | WR42 к коаксиальному радиочастотному разъему 2,92 мм | модель: | БТЖ-П1Ж-3 |
|---|---|---|---|
| Частотный диапазон: | 26,4–38 ГГц | Центральный дирижер: | Сплав меди, покрытый золотом |
| Внешний проводник: | Алюминиевый сплав, проводящее окисление естественного цвета | Структура: | Прямой угол |
| Коаксиальный порт: | 2,92 мм Тип К | Волноводный порт: | БДЖ320/ВР28 |
| Метод крепления: | Фланцевое крепление с 4 отверстиями | КСВН: | ≤1,25 |
| Вносимая потеря: | ≤ 0,25 дБ | Масса: | ≤16 г |
| Выделить: | 2.92мм радиочастотный адаптер,Ка-диапазонный аэрокосмический радиочастотный разъем,адаптер прямого угла 26 |
||
Описание продукта:
Водопровод к K-типу (2,92 мм РЧ-коннектор) ммВолна
Компания Elite Electronics производит волноводитель аэрокосмического класса для коаксиального адаптера, доступный в двух конструктивных типах: конечный запуск и прямоугольный тип.В прямоугольные волноводные порты входят: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34), BJ320 ((WR28), BJ400 ((WR22), BJ500 ((WR19), BJ620 ((WR15), BJ740 ((WR12), BJ900 ((WR10),BJ 1200 ((WR8) Коаксиальный интерфейс покрывает SMA, 2,92 мм, 2,4 мм и 1,85 мм, 1,0 мм, 0,8 мм серии. Каждый волновод порт поддерживает полную пропускную способность волновода.компактные габариты, отличные электрические характеристики с хорошей консистенцией и легкий вес (≤20 г), эти продукты широко используются в различных типах космических аппаратов.
2.92мм RF соединительТакже известный как разъем типа K, разъем типа K - это широко используемый разъем миллиметровой волны с максимальной частотой до 40 ГГц.соединители для установки на фланцеОн имеет диэлектрический интерфейс воздуха, полностью взаимозаменяем и совместим с разъемами серии SMA и 3,5 мм, предлагая ключевые преимущества, включая компактный размер,легкая конструкция, высокая частота работы и стабильная, надежная связь.
Размер контурыиз волноводов WR28 до 2,92 мм RF соединителей:
Номер модели:BTZH-P1J-3
Больше соединителей с волноводами.Пожалуйста, не стесняйтесь связаться с нами для каталога продукции. |Доступные индивидуальные решения
Применение:
Xi'an Elite Electronics - это Ведущий производитель системных решений взаимосвязипреимущественно используется в аэрокосмической, авиационной, навигационной, радиолокационной, коммуникационной и измерительной отраслях,электроникиПоля. Наши высококачественные продукты используют лучшие материалы и строгие процессы, чтобы обеспечить долговечность и надежность в суровой среде.
Упаковка и перевозка
Опаковка:
Вволновод WR 28 к коаксиальному 2,92 мм RFсоединителитщательно упакована в картонную коробку для обеспечения ее защиты во время транзита.
Перевозка:
Мы отправляем...волновод WR28 к коаксиальному K-типу 2,92 мм RFсоединителиИспользуя надежную курьерскую службу для обеспечения безопасной и быстрой доставки нашим клиентам.
Сравнение порта с волноводом
|
Б.Д. (китайский стандарт) |
WR | Частота (GHz) | Внутренняя ширина | Внутренняя высота | Общая частота |
| BJ70 | WR137 | 5.388.17 | 34.85 | 15.8 | Группа C/X |
| BJ84 | WR112 | 6.57 ¢9.99 | 28.5 | 12.62 | X-диапазон |
| BJ100 | WR90 | 8.20 ¢ 12.50 | 22.86 | 10.16 | X-диапазон |
| BJ120 | WR75 | 9.84 ¢ 15.00 | 19.05 | 9.525 | Низкая частота. |
| BJ140 | WR62 | 11.90 ¢ 18.00 | 15.8 | 7.9 | Ку-группа |
| BJ180 | WR51 | 15.80 ¢ 24.00 | 12.95 | 6.48 | Ку высокая/К низкая частота. |
| BJ220 | WR42 | 18.00 ¢ 26.50 | 10.67 | 5.33 | К-диапазон |
| BJ260 | WR34 | 21.70 ¢ 33.00 | 8.636 | 4.318 | Низкая частота. |
| BJ320 | WR28 | 26.50 ¢ 40.00 | 7.112 | 3.556 | Ка |
| BJ400 | WR22 | 33.00$50.00 | 5.69 | 2.845 | Ка Высокая частота. / U |
| BJ500 | WR19 | 39.20 ¢ 59.60 | 4.775 | 2.388 | Ультрафиолетовая полоса |
| BJ620 | WR15 | 500,0075 фунтов.00 | 3.759 | 1.88 | Группа V |
| BJ740 | WR12 | 60.50 ¢ 91.90 | 3.099 | 1.549 | Группа E |
| BJ900 | WR10 | 75.00 ¢ 110.0 | 2.54 | 1.27 | Группа W |
| BJ1200 | WR08 | 92.20 ¢ 140.0 | 2.032 | 1.016 | Ф-диапазон |
